什么是瓊脂糖凝膠電泳?



瓊脂糖凝膠電泳是一種電泳形式，用于根據核酸（DNA或RNA）片段的大小進行分離。當施加電流時，帶負電的DNA/RNA通過瓊脂糖凝膠的孔隙向凝膠帶正電的一端遷移，較小的片段遷移較快。由此產生的條帶可以用紫外線（UV）光來觀察。



瓊脂糖凝膠電泳的工作原理是怎樣的?



瓊脂糖是瓊脂的一種成分，它形成了一個由螺旋狀的瓊脂糖分子組成的三維凝膠基質，這些螺旋狀的瓊脂糖分子在超線圈束中被氫鍵固定，有通道和孔隙，分子能夠通過。當加熱時，這些氫鍵斷裂，使瓊脂糖變成液體，并允許它在復位前被倒入模具。









瓊脂糖在凝膠中的百分比影響了孔的大小，從而影響了可能通過的分子的大小以及通過的速度。瓊脂糖的百分比越高，孔徑越小，因此能夠通過的分子越小，遷移速度越慢。



在分子生物學實驗室中，0.7~1%的瓊脂糖凝膠通常用于日常的DNA分離，對0.2~10kb范圍內的片段提供良好、清晰的區分。較大的片段可以用較低百分比的凝膠來解決，但它們會變得非常脆弱且難以處理，而較高百分比的凝膠會對小片段提供更好的分辨率，但很脆且可能凝固不均勻。



由于DNA在肉眼中是不可見的，在凝固過程中，一種夾層染料如溴化乙錠(EtBr)被納入凝膠中。這與DNA結合，并在紫外線下發出熒光，從而使DNA片段可以被觀察到。存在的DNA越多，條帶就越亮。



與加載染料混合的樣本被放置在凝膠的一端，凝膠被浸泡在運行緩沖液中。然后電流通過凝膠槽兩端的電極穿過凝膠。









瓊脂糖凝膠放置在緩沖液槽中，樣品與加載染料混合后放置在凝膠一端的孔中，施加電流使帶負電的DNA向正電極(陰極)移動



當樣品運行得足夠遠以獲得足夠的分離時，將凝膠從槽中取出并放在一個紫外光箱上。然后，夾層染料可以使樣品條帶可視化，并通過與已知條帶大小的DNA marker進行比較來確定其大小。遷移距離和片段大小之間的關系是非線性的，增加了包括尺寸標記作為指導的重要性(圖3)。

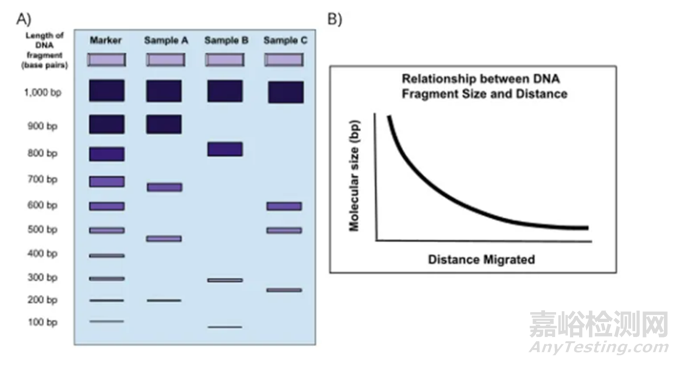

A)圖片左側描述了DNA電泳的典型結果。在左邊，有一個尺寸標記，用來作為樣品DNA片段長度(以堿基對為單位)的參考。標記的右邊是三個樣品。圖片顯示了較小的DNA片段如何在瓊脂糖凝膠中比較大的DNA片段移動得更遠。



B) 圖片右側的圖表顯示了DNA片段的大小與遷移距離之間的非線性關系。這是一條負的曲線，當DNA片段變大時，它們在凝膠中遷移的距離就會減少。



DNA凝膠電泳的步驟



在選擇、設置、運行和分析瓊脂糖凝膠的過程中，有一些關鍵步驟，我們現在將介紹這些步驟。



確定所需的凝膠百分比



0.7-1%的瓊脂糖凝膠通常對大多數應用來說是足夠的，但重要的是選擇一個適合你的樣品和預期片段大小的百分比。將瓊脂糖粉末與用于運行凝膠的相同類型的緩沖液結合起來，加熱使混合物融化，避免沸騰。



下表為不同瓊脂糖凝膠濃度所對應的線性DNA最佳分辨范圍：









三乙酰-乙二胺四乙酸(EDTA)(TAE)或三硼酸-EDTA(TBE)[5]通常是首選的緩沖液，因為三酸溶液是微堿性條件下的有效緩沖液，可保持DNA去質子化并溶于水。EDTA是一種螯合劑，能使可能損害被分析的DNA的核酸酶失活。



凝膠澆注



選擇所需尺寸的凝膠澆注模具和梳子，為所有樣品和marker提供足夠數量的孔，以及容納每個待裝樣品數量的孔容量。用鑄造框架或膠帶固定模具的兩端，以便在凝膠凝固時將其固定。



在模具的底部加入DNA夾層染料，如果使用的是EtBr，通常濃度為0.2-0.5 µg/ml。EtBr是一種誘變劑的證據目前仍有爭議，但因此，許多實驗室已經轉而使用替代品[6]，如GelRed。



加入凝膠，注意不要過度填充模具，并確保夾層染料均勻混合。凝膠太熱時不要倒入，否則模具可能會變形或破裂。



將樣品/marker與加載染料混合



加載染料具有多種功能，它們可以讓用戶看到他們原本無色的樣品在哪里，使其更容易將樣品準確地移入孔中，從而減少孔間樣品交叉污染的可能性。



當凝膠運行時，染料與樣品一起遷移，使用戶能夠知道樣品在凝膠中的位置，并防止樣品跑得太遠而流失到緩沖液中。沒有加載染料的DNA樣品在加載時也會傾向于分散到運行緩沖液中，因為它們的密度較小。



因此，大多數加載染料含有甘油或Ficoll，這使得樣品-染料混合物更密，所以它沉淀在孔的底部。溴酚藍是一種流行的著色劑選擇，但有些也含有額外的染料，如二甲苯氰醇。雖然可以購買加載染料，但許多實驗室選擇自己制作。



如果你的樣品量非常小(例如，少于5 µL)，在這個階段加入一點水可能是有利的，這樣更容易有效和均勻地裝載到凝膠孔。



同樣，如果你預計某些樣品中的DNA濃度比其他樣品高得多，那么在這個階段也可能有必要向這些濃縮樣品的樣品-染料混合物中加水。



如果你不這樣做，在可視化過程中，這些條帶給出的強信號可能會掩蓋較弱的條帶，或者需要對強條帶進行過度曝光以觀察較弱的條帶，在凝膠圖像上形成明亮、扭曲的區域。



凝膠裝入



從設定好的凝膠上取下澆注框/膠帶，并將其放入凝膠槽中，確保孔位于負電極(一般為黑色)，將運行緩沖液(TAE或TBE)注入槽中，使凝膠被淹沒。



小心地取下梳子，輕輕地將樣品-染料(如果使用水)混合液移入孔中。盡量避免用移液器吸頭接觸孔的邊緣，因為它們可能會破裂，使一個樣品跑到下一個孔中。過量的孔會產生同樣的結果。DNA的樣本量過大也會在運行過程中減慢DNA的遷移。



裝上標記marker，最好是在樣品行的兩端各裝一個。凝膠不一定總是在一條完美的直線上運行，所以在兩端各裝一個marker可以更容易確定存在的片段的大小。有多種marker可供選擇，并且標明了不同的尺寸，選擇一個最適合你期望的尺寸。



凝膠運行



將蓋子放在電極黑對黑、紅對紅的罐子上，并將電極插入一個電源盒，也是黑對黑、紅對紅，這與凝膠罐一起構成了凝膠電泳儀。



確保電極和蓋子的方向正確，否則你的樣品會從孔中倒流到運行緩沖液中。設定凝膠運行的時間和電壓，120V、35分鐘是一個很好的近似值，但是這應該根據所使用的凝膠比例和預期分離的片段大小進行調整，以獲得良好的電分離。



在瓊脂糖凝膠上施加電流會使其發熱，電壓越高，發熱越多，所以當運行低百分比的凝膠時，最好使用較低的電壓以防止熔化。



增加電壓以使凝膠運行得更快是很誘人的，然而，這可能會導致【笑臉凝膠】，即帶子在兩端向上彎曲，使其難以確定正確的帶子大小。這是指凝膠開始輕微融化，使條帶運行不均勻。這也會導致條帶出現涂抹狀和不清晰的情況。



可視化



一旦樣品在凝膠上運行了大部分(染料前部會使其可見)，關閉電源。



戴上手套，輕輕地將模具中的凝膠從槽中取出，排掉多余的運行緩沖液，并將其轉移到一個適當?shù)娜萜髦械淖贤庀渲校员氵M行可視化。更換手套以防止凝膠或運行緩沖液中的夾層染料污染周圍的表面、門把手等。



如果下游應用需要DNA片段，可以用手術刀小心地從凝膠中切除相應的條帶，同時將其放在黑暗房間的紫外光箱上。確保你戴上紫外線面罩，并在燈箱開啟時保持皮膚覆蓋，以防止紫外線對皮膚或眼睛的傷害。



凝膠電泳結果的判讀



瓊脂糖凝膠可以在暗室中的紫外光箱上進行觀察，或者使用與相機相連的獨立燈箱。



無論使用哪種系統，紫外光從下面照射凝膠，DNA條帶由于與它們結合的夾層染料而發出熒光，可以用帶有專門的紫外線過濾器的照相機來記錄。

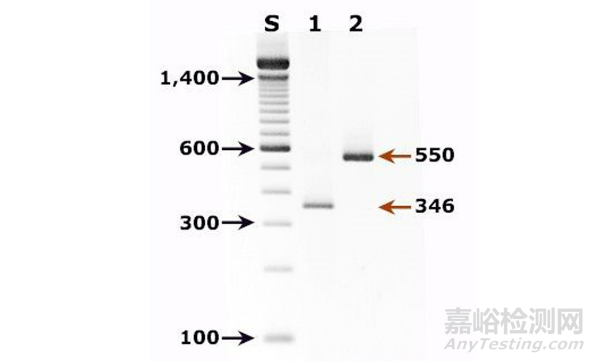

標記物marker有一份說明書，表明它們包括的每個條帶的大小。通過將其與樣品通道中的條帶進行比較，可以確定條帶的大小。樣品之間DNA的相對數量也可以進行比較，因為較高的DNA濃度會產生較亮的條帶。圖中顯示了一個例子。







瓊脂糖凝膠電泳的技巧



膠液的制備



稱取0.4g瓊脂糖，置于200ml錐形瓶中，加入50ml0.5×TBE 稀釋緩沖液，放入微波爐里加熱，直到瓊脂糖全部熔化，取出搖勻，此為0.8%瓊脂糖凝膠液。總液體量不宜超過錐瓶的50%容量。否則會溢出來的。加熱過程中要不時搖動，使附于瓶壁上的瓊脂糖顆粒進入溶液。加熱時應蓋上封口膜，以減少水分蒸發。



膠板的制備



倒膠時的溫度不可太低，否則凝固不均勻;



速度也不可太快，否則容易出現氣泡;



待膠完全凝固后撥出梳子，注意不要損傷梳底部的凝膠。



加樣



注意上樣時小心操作，避免損壞凝膠或?qū)悠凡鄣撞磕z刺穿。



電泳



加完樣后，合上電泳槽蓋，立即接通電源。控制電壓保持在60-80V，電流在40mA以上。當溴酚藍條帶移動到距凝膠前沿約2cm時，停止電泳。



染色



未加EB的膠板在電泳完畢后移入0.5μg/ml 的EB 溶液中，室溫下染色20-25 分鐘。



觀察和拍照



在波長為254nm 的長波長紫外燈下觀察染色后的或已加有EB 的電泳膠板。DNA 存在處顯示出肉眼可辨的桔紅色熒光條帶。紫光燈下觀察時應戴上防護眼鏡或有機玻璃面罩，以免損傷眼睛。



瓊脂糖凝膠電泳問題點及分析



加樣孔有熒光

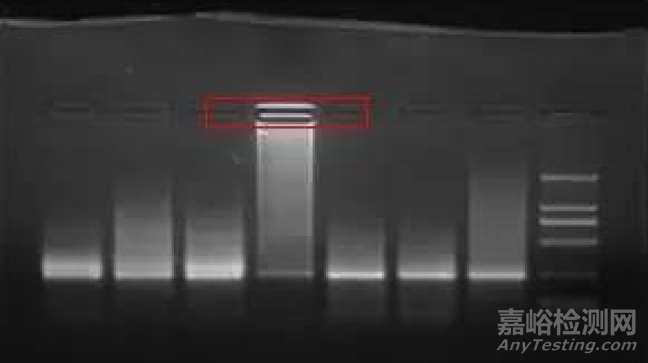

下圖的紅框部分就是一個典型的加樣孔有熒光的例子。發生這種現象可能的原因如下：







首先一定有DNA 的滯留，其次多含蛋白質殘留;如果是比較特殊的樣品，其雜質也可能導致熒光。蛋白質幾乎不會被EB 染色，能出現熒光，則一定含有核酸。非常巨大的基因組DNA (>50kb)，如果使用普通的瓊脂糖電泳，往往不能電泳出孔，單獨就可能滯留在加樣孔中產生熒光。



更多的時候，是比較大的DNA 與殘留的蛋白質結合后，電泳不能出孔而在孔中產生熒光。酶反應產物，如果沒有經過純化去除酶，也非常容易在孔中出現熒光，其原因是酶與核酸幾乎都有比較強的結合能力(基因組DNA 的PCR 產物電泳往往在孔中都有熒光，而且熒光強度與體系的特異性成反比。)。如果是植物樣品，還可能由其它雜質殘留引起。



那么，這么多種可能性，到底是什么東西殘留呢?



按照經驗是：蛋白質殘留的熒光有點發悶，其它雜質殘留亮得很刺眼，且薄得銳利。如上面那個例子，這么亮，這么銳利，肯定不會是蛋白質啦。



總RNA 非變性電泳顯示28S 不如18S 亮



如下圖所示，18S 明顯地比28S 亮了。







如果28S 和18S 的條帶清晰無彌散，那么多提示28S 沒有被EB 飽和。RNA 殘留多時，基因組DNA 的電泳也會有相似現象。



解決方法：簡單的補染就可以解決此問題。再次電泳時，或者降低上樣量，或者直接增加膠中EB 的量。保證28S 比18S 亮堂很多很多。



降解



降解的現象，情況是比較多的總結如下：主帶不再突出，向小片段方向發生彌散，亮度比較均衡地衰減。



如果同時還伴隨下列的一個或者多個現象，則需要更進一步的檢測：加樣孔非常的亮、彌散發生在主條帶位置的上下兩個方向、從加樣孔即開始發生彌散。

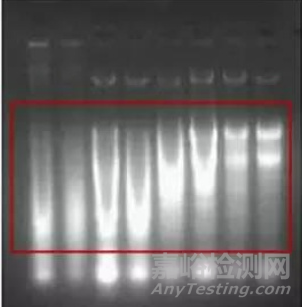

如下圖所示，紅框里面的就是典型的降解的現象。







其實，以現在的裂解液的裂解能力而言，降解的發生主要是在徹底勻漿之前，只有極少量由不干凈的溶解液導致。



以總RNA 抽提為例，總RNA 的質量由高到低依次為懸浮細胞、貼壁細胞、組織。徹底裂解懸浮細胞的時間最短，徹底裂解組織的時間最長，這就是降解多發生在徹底勻漿之前的一個佐證。再看一看新鮮樣品和冷凍保存樣品，非常嚴格的冷凍保存和勻漿操作的確可以確保冷凍樣品的核酸的質量;但是，有許多實驗室并不具備嚴格的保存手段，實驗人員的操作也并非完美，其結果就是核酸的降解。



事實上，RNA 抽提受的影響因素太多，就以基因組DNA 的抽提為例看一看吧。



假定消化使用的是含蛋白酶K的溶液，無論你使用的是新鮮樣品還是冷凍保存樣品，如果混勻徹底，可以預期的降解為：細胞：不應該降解，碾碎的組織：不應該降解，大塊組織：部分降解。



如果電泳發現新鮮的細胞和碾碎的新鮮組織發生了降解現象，該現象是假象;如果電泳發現冷凍的細胞和碾碎的冷凍組織發生了降解現象，該現象不是假象，就是樣品在保存中已經降解了。說得更極端一點，即使蛋白酶K失活了，消化試劑的裂解能力也足以保證細胞的基因組DNA 在抽提過程中間不被降解。



那么，如何才能減少或者杜絕核酸降解呢?



那就是：一定要將重點放在樣品被徹底勻漿之前，其次就是要縮短樣品從脫離原來的生存環境或者低溫到被徹底勻漿之間的時間，越快越好。
