在現代電子工業中，鎳金鍍層因其出色的焊接性能和保護作用，被廣泛應用于元器件和印制電路板(PCB)的表面處理。然而，當鍍層工藝存在缺陷時，不僅無法達到預期的保護效果，還可能引發嚴重的焊接質量問題。本文通過一系列精密的分析手段，對鎳金鍍層焊接不良的失效案例進行了深入研究，揭示了失效的原因，并提出了相應的改進措施。

鎳金鍍層的重要性

鎳金鍍層由鎳和金兩種金屬構成，鎳層作為阻擋層，防止銅原子和金原子間的相互擴散，避免孔隙和氧化問題的發生，從而保持焊接面的可焊性。金層則因其優異的導電性、抗氧化性和穩定性，為焊接面提供了額外的保護。然而，多層金屬鍍層的工藝要求較高，任何工藝缺陷都可能導致焊接質量問題。

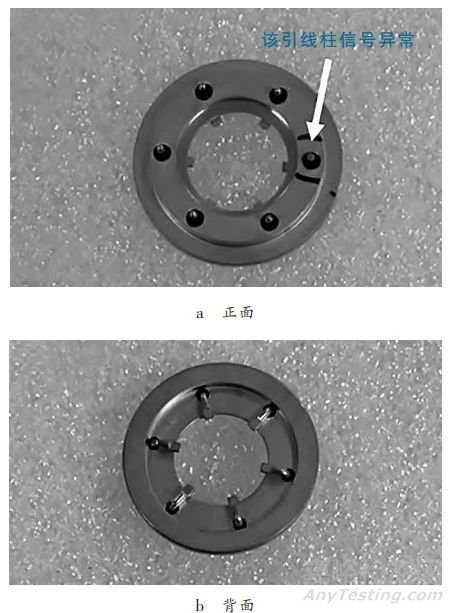

失效樣品的外觀

分析手段

為了深入探究鎳金鍍層焊接不良的原因，研究人員采用了多種分析手段。金相切片技術用于觀察引線柱焊點的橫截面，揭示了焊接質量的微觀結構。SEM&EDS技術則用于分析焊點表面和截面的微觀組織形貌及成分，提供了元素分布和化學狀態的詳細信息。FIB技術通過離子束剝離表面原子，加工出微、納米級的表面形貌，為觀察提供了更高的精度和清晰度。金鑒實驗室提供的Dual Beam FIB-SEM業務，包括透射電鏡(TEM)樣品制備，材料微觀截面截取與觀察、樣品微觀刻蝕與沉積以及材料三維成像及分析等。

研究發現

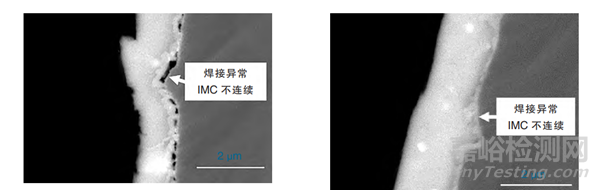

研究結果顯示，引線柱的金層和鎳層之間存在污染物，這些污染物導致金層與鎳層之間的結合力下降，最終導致金層脫落，鎳層裸露。在焊接過程中，由于污染物的阻隔，焊料無法與鎳層形成連續的金屬間化合物(IMC)，導致引線柱潤濕不良，焊接質量下降。這種潤濕不良的焊接質量問題進一步導致了產品輸出信號的階躍跳變，影響了產品的可靠性。

污染物來源分析

研究人員對污染物的來源進行了分析，提出了幾種可能的原因。首先，鍍鎳槽中可能存在油或其他有機物，這些物質可能在電鍍過程中附著在產品表面。其次，產品在鍍鎳后可能被手觸摸，從而引入了污染物。此外，如果鍍鎳后的產品清洗不徹底，殘留的Ni2+在進入鍍金液時，可能會因pH值升高而水解生成氫氧化鎳等堿式鹽，這些物質也會附著在鍍件表面，成為污染物。

改進建議

針對上述分析結果，建議生產廠家對鍍鎳金工藝過程進行全面排查和改善。首先，應檢查和清潔鍍鎳槽，確保槽內無油或其他有機物。其次，應加強操作人員的培訓，避免用手直接觸摸鍍鎳后的產品。此外，應優化清洗流程，確保產品在進入鍍金液前徹底清洗干凈。通過這些措施，可以減少污染物的產生，提高焊接質量，從而提升產品的可靠性。

結論

鎳金鍍層焊接不良的失效案例進行分析，揭示了污染物在鎳金鍍層中的危害，為電子裝聯工藝和電子元器件可靠性研究提供了寶貴的經驗和改進方向。通過改進鍍鎳金工藝，可以有效提高焊接質量，確保電子產品的可靠性和穩定性。
