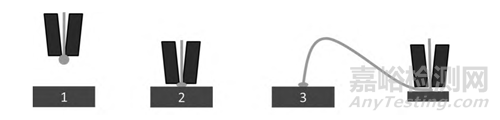

金線引線鍵合技術是半導體封裝領域中的關鍵環節，它依賴于良好的導電性和穩定性。在半導體封裝載體印制線路板（PCB）中，表面涂覆方式和工藝控制能力對于引線鍵合封裝的良率至關重要。本文將探討化學鎳鈀金（ENEPIG）產品在引線鍵合過程中的常見失效問題，并通過系統的機理分析和試驗驗證，找出影響化學鎳鈀金產品引線鍵合可靠性的關鍵因子，并提出相應的管控制方案。下面是金線引線鍵合微觀示意圖：

化學鎳鈀金及引線鍵合工藝概述

化學鎳鈀金工藝是為了解決傳統化學鎳金工藝中金層和鎳層相互擴散導致的黑盤問題而引入的。與傳統工藝相比，化學鎳鈀金工藝在鎳層和金層之間增加了一個致密的鈀層，有效阻止了金層和鎳層的相互擴散。這種工藝不僅保持了良好的焊接性能，還提高了產品的可靠性。

引線鍵合過程是通過金屬線將芯片與載體印制線路板連接起來，實現電性導通。金線因其優異的導電、導熱和耐腐蝕性能，成為封裝領域的主流材料。引線鍵合的微觀結構包括金線與化學鎳鈀金焊盤兩部分，通過引線鍵合形成焊點。

引線鍵合可靠性控制點

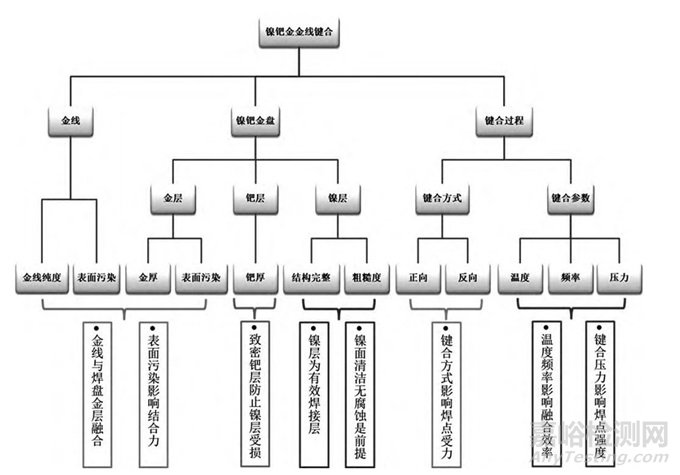

為了更清晰地理解影響金線引線鍵合可靠性的因素，需要對化學鎳鈀金金線引線鍵合的影響因素進行樹狀圖分析，深入分析各因子的作用及關鍵控制點。

化學鎳鈀金金線引線鍵合失效模式

引線鍵合的品質通常通過鍵合后的拉力測試來確認。測試中，如果拉力大于3克且失效模式正常，則認為鍵合效果合格。常見的失效模式包括金線拉脫、金層拉脫以及銅鎳層間分離。金鑒實驗室作為國內領先的光電半導體失效分析科研檢測機構，具備Dual Beam FIB-SEM業務，包括透射電鏡( TEM)樣品制備，材料微觀截面截取與觀察、樣品微觀刻蝕與沉積以及材料三維成像及分析等。

引線鍵合拉力失效關鍵因子梳理

失效模式的分析指向了金線與化學鎳鈀金金層融合不足的問題，這可能與金鍍層的破壞、鍍層性能發揮受阻有關。關鍵影響因素包括金層厚度、鈀層厚度、化學鎳鈀金焊盤的表面粗糙度等。

金線引線鍵合過程控制點

金線引線鍵合過程的控制點包括鍵合壓力、打線方式等。通過DOE交叉驗證，發現鍵合壓力和打線方式均與金線引線鍵合不良率有明顯相關性。正向打線方式和適當?shù)逆I合壓力有助于提高鍵合良率。

結論與展望

化學鎳鈀金工藝在金線引線鍵合領域的應用具有性能和成本優勢，但其優勢的發揮依賴于對制程機理和鍵合過程的深入理解。通過對化學鎳鈀金制程和金線引線鍵合機理的細致分析，可以快速有效地識別和解決過程中的異常，提升化學鎳鈀金金線引線鍵合的可靠性。

未來的研究可以進一步探索不同材料和工藝參數對引線鍵合可靠性的影響，以及如何通過先進的檢測技術和智能化工藝控制來進一步提高封裝的質量和效率。隨著半導體技術的不斷進步，化學鎳鈀金工藝和引線鍵合技術將繼續在提高半導體封裝可靠性方面發揮關鍵作用。

在半導體封裝的作用

在半導體封裝過程中，金線引線鍵合技術扮演著至關重要的角色，它不僅關系到芯片與印制線路板之間的電性連接，還直接影響到最終產品的性能和可靠性。隨著電子設備向更小型化、更高性能的方向發展，對引線鍵合技術的要求也越來越高。因此，深入研究和優化引線鍵合工藝，對于提升半導體封裝水平具有重要意義。

化學鎳鈀金作為一種先進的表面處理技術，其在引線鍵合中的應用可以有效提高焊點的穩定性和可靠性。通過在鎳層和金層之間引入鈀層，不僅可以防止金層和鎳層的相互擴散，還可以提高焊點的機械強度和電導性能。然而，要充分發揮化學鎳鈀金的優勢，還需要對引線鍵合過程中的各種參數進行精確控制。

引線鍵合過程中的拉力測試是評估鍵合質量的重要手段。通過分析拉力測試結果，可以識別鍵合過程中可能出現的問題，如金線拉脫、金層拉脫以及銅鎳層間分離等失效模式。針對這些失效模式，需要從金層厚度、鈀層厚度、焊盤表面粗糙度等多個角度進行綜合分析，找出影響鍵合可靠性的關鍵因素。

在引線鍵合過程中，鍵合壓力和打線方式是兩個關鍵的工藝參數。鍵合壓力直接影響焊點的形成和穩定性，而打線方式則關系到金線與焊盤的接觸和熔合效果。通過DOE交叉驗證，可以確定這兩個參數對鍵合良率的影響程度，并據此優化工藝條件，提高鍵合質量。
