案例問題

某企業品管部門發現某產品模印的保護接地符號與GB/T 5465.2-2023標準中5019規定的符號相比有點“走形”，如圖1所示，要求設計部門整改。

圖1 某產品出現走形的保護接地符號    （圖源：實拍）

圖2 GB/T 5465.2-2023標準中5019接地符號

設計部門為了修改模具，問有沒有標準具體規定接地符號的尺寸。例如圓圈直徑10mm時，三條橫線長度是多少？定位尺寸是多少？

案例分析

對于符號在實際生產過程中會根據實際位置進行相對應放大或縮小調整的情況，GB/T 23371.1-2013《電氣設備用圖形符號基本規則第1部分：注冊用圖形符號的生成》標準8.3條款注釋中提到“實際應用時，可通過調整比例，放大或縮小圖形符號的尺寸。”。

可以將標準的接地符號復制到畫圖軟件，鎖定縱橫比例后再按比例進行放大縮小，使得圓圈外徑為10mm，再用軟件“測得”各線段的定位尺寸、長寬尺寸，筆者完成的尺寸標注情況如圖3所示。

說明：圓圈外徑10mm

圖3 保護接地符號圖例

標準條款

GB/T 5465.2-2023 《電氣設備用圖形符號第2部分:圖形符號》

5019

保護接地

Protective earth;protective ground

標識在發生故障時防止電擊的與外保護導體相連接的端子，或與保護接地電極相連接的端子。

GB/T 23371.1-2013  《電氣設備用圖形符號基本規則第1部分:注冊用圖形符號的生成》

8.2基本圖型的應用

原形符號宜按下述原則放入基本圖型：

a)由單一幾何形狀組成的原形符號，如圓、正方形或矩形，宜使用圖3中基本圖型的相應幾何形狀。

b)對于其他的原形符號，宜注意確保其具有相同的視覺效果和一致性，并與GB/T5465.2和ISO 7000中的相關符號一致。

c)基本圖型中的關鍵元素是邊長為公稱尺寸50mm的基本正方形②。基本圓③與矩形⑤和矩形⑥具有近似的面積。因此，為了獲得與邊長50mm的基本正方形②相同的視覺效果，沒有外展部分的圓宜繪制在基本圓③上，而矩形宜繪制在長方形⑤和⑥上。帶有外展圖形符號元素的圓宜繪制在圓④上。

d)在符合上述原則的基礎上宜將原形符號設計得盡可能大，但不宜超出八邊形⑧線寬的一半以上。特殊情況下，當有必要將符號元素組合時，原形符號可以擴展到八邊形⑧外，但不應超出邊長75 mm 的正方形①。

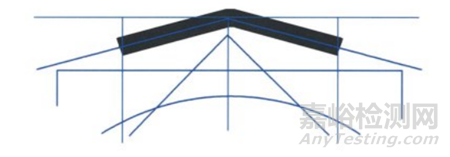

e)原形符號的線條宜盡量集中在基本圖型的線上，但線條的外邊界不應超出邊長75mm的正方形①，如圖6所示。

圖6 線條不允許超出基本圖型的示例

8.3 原形符號的規格

原形符號是含有角標的圖形符號圖樣,如圖8所示。角標與圖3中邊長75mm的正方形①的拐角一致：這些角標用于幫助精確定位及確定原形符號的比例。

每個角標均由長度6mm的垂直線和水平線組成，在基本圖型中勾畫出其拐角。

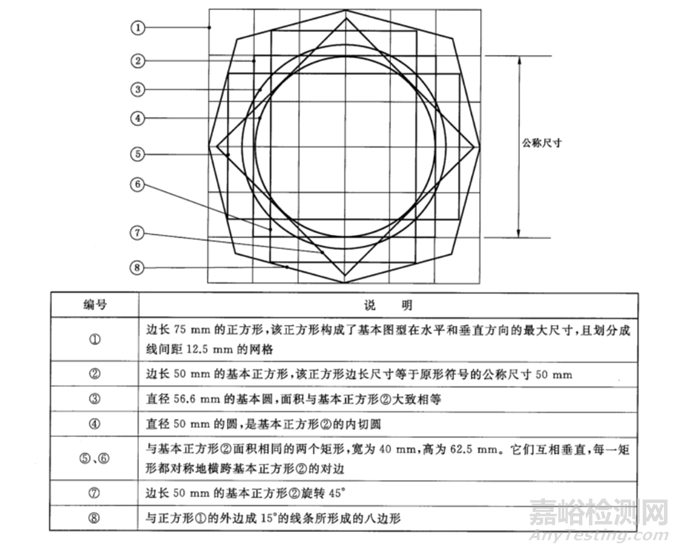

圖3 基本圖形

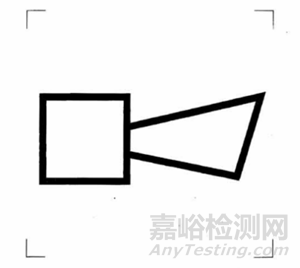

GB/T5465.2-2008(5014):喇叭

圖8原形符號示例

注：實際應用時,可通過調整比例，放大或縮小圖形符號的尺寸，參見GB/T 23371.3。
