ZL114鋁合金是在ZL101鋁合金的基礎上，通過添加更多的鎂元素發展起來的。ZL114鋁合金的合金元素含量更高，因此其力學性能較ZL101鋁合金更好。憑借較好的抗熱裂性、焊接性能、力學性能及鑄造性能，該合金廣泛應用于航空航天領域的薄壁結構件。 目前 ,有關 ZL114A合金的熱處理研究主要集中在固溶處理、時效處理，以及時效過程中第二相的析出順序，而自然時效或停放效應對性能的影響卻鮮有研究。

目前有關停放效應的研究主要針對的是Al-Mg-Si系變形鋁合金。王雪玲等研究了人工時效前停放時間對6082-T651鋁合金板力學性能和顯微組織的影響，發現在工業生產條件下，人工時效前的停放時間不宜超過4h。李學睿等研究發現，Al-Mg-Si系鋁合金在固溶淬火后停放一段時間再進行人工時效時，其第二相的析出序列為過飽和固溶體→原子團簇/溶質原子偏聚區(GP 區) → β″相，最佳的停放時間約為6h。寇琳媛等、張洪輝等、馬超研究了停放時間對6061鋁合金晶粒度、彈性及塑性階段變形行為和力學性能的影響，均發現停放效應會使合金強度降低，并根據各自的合金狀態提出了合適的停放時間。周明琢等研究發現，6000系鋁合金的自然時效硬化速率與鎂硅質量比關系不大，自然時效會使彌散第二相粗化，合金的強度降低。除了Al-Mg-Si系鋁合金，其他系列變形鋁合金也有類似的研究。蓋洪濤等研究發現，2024鋁合金擠壓型材淬火后停放8h再進行時效處理，其強度、斷后伸長率均大幅增大。譚鑫等研究發現，Al- Zn-Mg鋁合金不經過室溫停放時的性能最優，室溫停放的時間會影響后續人工時效GP區的形核。宋偉苑等研究發現，室溫停放時7055鋁合金晶內會預先析出GP區，停放48h時鋁合金的綜合性能最優。蹇海根等研究發現，當淬火后的停放時間控制在2h以內或者24h以上時，B93пч鋁合金的力學性能和電學性能較為穩定。

ZL114鋁合金與6xxx系變形鋁合金的主要合金元素均為鎂、硅元素，時效強化相均為Mg2Si相，而已有研究認為停放時間對6xxx系鋁合金的性能有一定的影響，因此推測停放時間也會對ZL114鋁 合金的力學性能產生一定的影響。基于此，作者對低壓鑄造ZL114A鋁合金先進行固溶處理，再進行不同時間的自然時效處理，同時對自然停放不同時間的合金進行人工時效處理，研究了自然時效過程中合金硬度的變化以及停放時間對人工時效后合金力學性能的影響規律，以期為 ZL114A合金產品的實際 生產應用提供試驗參考。

1、  試樣制備與試驗方法

試驗材料為尺寸為 80mm×50 mm×20 mm 的低壓鑄造 ZL114A鋁合金，化學成分如表1所示，顯微組織如圖1所示，可見鑄態合金基體為等軸樹枝狀組織，主要由 α-Al相、多邊形初生硅相、細小的 Mg2Si相和共晶相組成，晶粒大小在幾十微米到幾百微米之間，晶間共晶相呈連續網狀，寬度可達幾十微米甚至近100 μm。鑄態 ZL114A鋁合金的硬度為40. 4 HBW，抗拉強度和屈服強度分別為126.0，66.0 MPa，斷后伸長率高達14. 7%。

表 1  ZL114A鋁合金的化學成分

圖 1  ZL114A鋁合金的鑄態組織

使用井式循環空氣電爐先對試驗合金進行(540±5)℃×14.5h固溶處理，再進行不同時間(1~8215h)的自然時效處理。對停放1~100h的試驗合金進行(170±5)℃×4h人工時效處理。固溶處理裝爐溫度不高于200 ℃，時效處理裝爐溫度不高于100℃。

對試樣上下表面進行打磨后，用HP-250型布 氏硬度計測硬度，載荷為2500N，保載時間為5s，每塊試樣至少測3次取平均值。按照 GB/T 228.1-2010，在人工時效處理后的試驗合金上截取如圖1所示的拉伸試樣，采用萬能試驗機進行室溫拉伸試驗，拉伸速度為1mm·min-1，相同處理下的試驗合進行3次試驗，平均值。

圖 2  拉伸試樣的尺寸

 2、  試驗結果與討論

2. 1   自然時效過程中的硬度變化

由圖3可以看出：在自然時效過程中，隨著時間的延長，試驗合金的硬度整體呈升高趨勢。在自然時效初期，合金的硬度以較快的速率提升，在自然時效5h后硬度達到81.4 HBW，比自然時效1h后的硬度(72.0 HBW)提高了13.1%；隨后，硬度的增加速率逐漸減慢，自然時效96h后的硬度為 86. 9HBW，比自然時效1h后高出了20.7%；當自然時效時間為8215h時，試驗合金的硬度為 91.8HBW，比自然時效1h后高出了 27.5%。人工時效后合金的硬度在110 HBW 以上，對比可知自然時效的效果遠遠達不到人工時效的效果。

圖3 自然時效過程中試驗合金硬度的變化曲線

2.2  停放時間對人工時效后力學性能的影響

由圖4可以看出，隨著停放時間由0延長至100h，人工時效后試驗合金的抗拉強度和屈服強度均呈先增大后降低再增大的趨勢。當停放時間為10h時，抗拉強度和屈服強度均最大，分別為355.0，303.3MPa，比停放時間為1h時分別提高了約1.9%和12.3%，可見屈服強度對停放時間的敏感性較高。當停放時間約為50h時，抗拉強度和屈服強度降低至最小值，分別為336.7，261.7 MPa，比停放1h時分別降低了3.3%和 3.1%。斷后伸長率隨停放時間的變化趨勢與強度相反，即呈先降低后增大再降低的趨勢。

圖 4  人工時效處理后試驗合金的強度和斷后伸長率隨停放時間 的變化曲線

2.3   自然時效過程中第二相的析出行為

結合固體與分子經驗電子理論(EET)，對合金中析出的第二相的最強鍵鍵能、界面能及結合能進 行計算，以便對停放效應對合金力學性能的影響進 行分析。根據 EET理論中普遍應用的鍵距差法計算出試驗合金中GP區和亞穩相的最強鍵鍵能、界面能及結合能，結果如表2和表3所示。界面能反映第二相形核的難易程度，其數值越小，第二相越容易形核；結合能在一定程度上反映第二相的穩定程度，其數值越大，第二相越穩定。固溶處理后合金基體中存在大量空位，溶質原子不斷向空位擴散偏聚，為彌散第二相的析出創造條件。當合金未經停放直接進行人工時效處理時，由于人工時效溫度高于室，第二相的形核驅動力顯著增加，因此界面能低的β″相與界面能高的β'相均可以形核析出。此時合金的析出序列為過飽和固溶體→β'相和固溶體→ pre-β″相。此時合金基體中彌散析出相為過渡 β'相和 β″相。固溶處理后的合金在自然停放過程中(停放時間短于10h)，由于室溫下的形核驅動力低，因此高界面能的相無法析出。β″相的界面能是pre-β″相的2倍，β'相的界面能遠超過pre-β″相，因此在停放過程中，原子團簇會偏聚形成pre-β″相(也屬于GP區的一種)。在隨后的時效處理過程中，β″相以pre-β″相為形核核心析出，合金的析出序列為過飽和固溶體→ pre-β″相/GP區→β″相。β″相比 β'相的彌散強化效果更為顯著，因此在停放時間不超過10h時，合金的強度提高，斷后伸長率降低，這與文獻中的機理與結論類似。固溶 處理后試驗合金中的空位和溶質原子(鎂、硅原子) 呈雙重過飽和狀態，從熱力學的角度看這是一種不穩定的狀態，在停放過程中合金會發生自然時效，鎂、硅原子不斷偏聚形成GP區；部分GP區的結 合能較低，如 MgSi的結合能僅為-625.4 kJ·mol-1，處于不穩定的狀態，在后續人工時效時部分GP區重溶于固溶體中，而由于人工時效溫度較 固溶溫度低得多，固溶過程十分緩慢，達不到初始的 固溶狀態。因此，與固溶后立即時效處理的合金相比，停放時間超過10h后強化效果降低，塑性提高。當停放時間超過50h后，合金的強度又有所回升，這是因?yàn)樵谕７胚^程中，小于臨界尺寸的GP區長大到了穩定的晶核尺寸，如Al6MgSi的結合能達到-2674.9 kJ·mol-1，因此在后續人工時效處理時，GP區不會發生重溶，合金的強度提高，塑性降低。

表 2  試驗合金 GP區的最強鍵鍵能及結合能

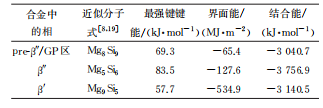

表 3  試驗合金亞穩相的最強鍵鍵能、界面能以及結合能

 3、   結  論

(1) 在自然時效過程中，試驗合金的硬度整體呈升高趨勢。當自然時效時間延長至8215h，硬度升高至91.8HBW，低于人工時效后合金的硬度(110HBW 以上)，可見自然時效效果遠低于人工時效效果。

(2) 在停放時間為 0~100h時，隨著停放時間的延長，人工時效后試驗合金的抗拉強度和屈服強度先升高，在停放10h時達到峰值，分別為355.0，303.3 MPa，隨后降低，在停放50h時降至最低值，分別為336.7，261.7 MPa，隨后又有所升高。斷后伸長率的變化規律與強度的變化規律相反。

(3) 試驗合金在自然停放過程中形成界面能較低的pre-β″相，隨后進行人工時效時形成強化效果更為明顯的β″相，這是試驗合金的強度在停放 10h內升高的原因；而后強度降低的主要原因?yàn)椴环€(wěn)定GP區在人工時效時發生重溶；當停放時間超過50h后，GP區長大到了穩定的晶核尺寸，在后續人工時效時不會發生重溶, 因此強度有所回升。
