上拉電阻和下拉電阻是電路設計中常見的元件，它們主要用于確定輸入引腳的默認電平狀態，防止信號線在未被驅動時處于高阻態（即浮空狀態），從而避免不確定的邏輯狀態。

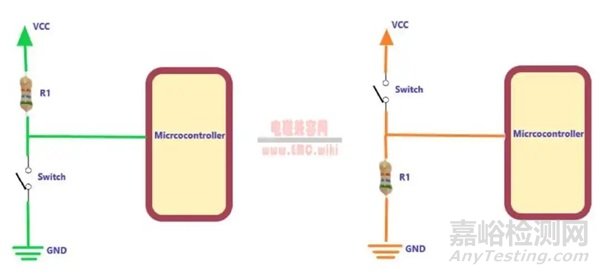

上拉電阻：

通常連接在電源（Vcc）和信號線之間。當信號線沒有被其他設備驅動時，上拉電阻會將信號線的電壓拉高至接近電源電壓，使信號線保持在高電平狀態。上拉電阻常用于開集輸出、漏極開路輸出或數字輸入引腳，以確保在沒有外部信號時，引腳能穩定地處于高電平。

下拉電阻：

與上拉電阻相反，下拉電阻連接在信號線和地（GND）之間。它的作用是當信號線沒有被驅動時，將信號線的電壓拉低至接近地電平，使信號線保持在低電平狀態。下拉電阻同樣適用于開集輸出、漏極開路輸出或數字輸入引腳，確保在沒有外部信號時，引腳能穩定地處于低電平。

單片機輸出IO接口接上拉電阻或下拉電阻對電磁兼容性（Electromagnetic Compatibility, EMC）有著重要的意義。EMC是指設備或系統在其電磁環境中能正常工作且不對該環境中的任何事物構成不能承受的電磁干擾的能力。選擇使用上拉還是下拉電阻，主要取決于具體的應用場景和電路設計需求。例如，在某些微控制器的GPIO配置中，可以選擇內部的上拉或下拉電阻，以適應不同的輸入模式。在設計中合理使用上拉或下拉電阻，可以提高電路的穩定性和抗干擾能力。

在單片機系統中，上拉和下拉電阻有助于改善EMC性能，主要通過以下幾個方面：

1、減少輻射發射：

當IO引腳處于高阻態或浮空狀態時，可能會產生不穩定的電壓波動，這會導致輻射發射增加。上拉或下拉電阻可以固定引腳的電平，減少這種不穩定狀態，從而降低輻射水平。

2、抑制瞬態噪聲：

上拉和下拉電阻可以作為濾波器的一部分，幫助吸收或衰減快速變化的信號邊緣，從而減少高頻噪聲和瞬態干擾。這有助于減少傳導發射和提高系統的抗擾度。

3、防止寄生振蕩：

在一些情況下，長的信號線或引腳可能充當天線，收集外部電磁場并引起寄生振蕩。上拉和下拉電阻可以提供阻尼效果，抑制這些振蕩，減少電磁干擾。

4、限流保護：

在IO引腳與外部電路連接時，上拉或下拉電阻可以限制故障條件下的電流，防止過大的電流通過引腳，這有助于保護單片機免受損壞，同時減少潛在的電磁干擾源。

5、改善信號完整性：

上拉和下拉電阻有助于形成更清晰的邏輯電平，尤其是在信號線上存在負載的情況下。這可以減少信號反射和振鈴現象，提高信號質量，間接提高了EMC性能。

6、防止開關噪聲：

當單片機IO口頻繁切換時，可能會產生開關噪聲。上拉或下拉電阻可以幫助平穩電壓過渡，減少開關噪聲對其他電路的影響。

總之，上拉和下拉電阻通過穩定IO引腳的狀態，限制電流，以及改善信號質量，有助于減少電磁干擾的產生和提高系統對外部電磁干擾的抵抗力，從而提升整體的EMC性能。在設計中，選擇合適的電阻值對于平衡信號質量和EMC性能至關重要。
