雙金屬復合材料能夠滿足單一材料無法實現的功能，廣泛應用于注塑機等領域。隨著現代工藝技術的不斷發展，制備雙金屬復合材料的手段也越來越豐富，如：離心澆鑄、重力鑄造、半連續鑄造、消失模鑄造、擠壓鑄造及激光熔覆工藝等，在運用這些工藝時經常會產生裂紋、疏松、結合層結合不良、氣孔等制造缺陷，導致雙金屬材料無法正常投入使用，嚴重影響生產的安全穩定,因此分析復合材料缺陷的產生原因至關重要。

     雙金屬復合機筒用離心澆鑄工藝制造，其結合了基材和合金層的特性，離心澆鑄后合金層與基材結合良好，合金層致密，硬度符合要求。在對某雙金屬復合機筒內壁進行鏜孔后，發現機筒開裂(見圖1)，其內孔直徑為60mm，將其編號為試樣1。在使用雙金屬復合機筒的過程中，發現機筒注射端發生了漏料現象 (見圖2)，其內孔直徑為63mm，將其編號為試樣2。研究人員采用一系列理化檢驗方法對機筒開裂的原因進行分析，以避免該類問題再次發生。

1、理化檢驗

1.1 低倍組織檢驗

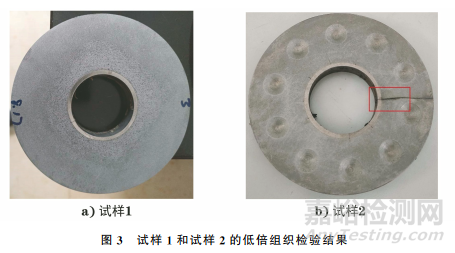

     對試樣1和試樣2進行低倍組織檢驗，結果如圖3所示。由圖3可知：試樣1和試樣2的基體組織致密，冶金質量良好。

1.2 化學成分分析

     分別在試樣1和試樣2的基體上取樣，對試樣進行化學成分分析，結果如表1 所示。分別在試樣1和試樣2雙金屬層上取樣，對試樣進行化學成分分析，結果如表2所示。由表1，2可知：試樣1和試樣2基體的主要化學成分符合技術要求，試樣1 和試樣2雙金屬層的主要化學成分與供應商的配方吻合。

1.3 金相檢驗

     分別在試樣1和試樣2雙金屬層上取金相試樣，對試樣進行金相檢驗，結果如圖4，5所示。由圖4，5可知：試樣1和試樣2的開裂均起始于雙金屬層，雙金屬層組織熔合不良，表面及內部都有較為嚴重的疏松和縮孔缺陷。

2、工藝分析

     雙金屬機筒離心澆鑄工藝流程為：機筒管內壁清理→混料→填料封堵→上機加熱→快速離心→降溫→慢速離心→出料鋸端面→機械加工等。雙金屬機筒離心澆 鑄工藝的主要控制參數為合金粉末混料、合金粉末加熱溫度以及澆鑄轉速。

2.1 合金粉末混料

     在離心澆鑄前將合金粉末與硼砂按一定比例混合，目的是控制離心澆鑄的加熱溫度，混料起到助熔劑的作用，較輕的硼砂可以結合合金粉末中的雜質，將雜質帶到雙金屬層表面，并在加工時將其去除。粉末和硼砂的混合比例不當或硼砂有質量問題，會使金屬粉末的熔化溫度升高，導致金屬粉末中的雜質很難被去除，進而產生合金層結合不良、疏松、孔隙等缺陷，也可能會導致合金與基體結合不良。

     對試樣1使用的硼砂和四硼酸鈉標準試樣進行紅外光譜分析，結果如圖6所示。由圖6可知：對試樣1使用硼砂與四硼酸鈉標準試樣紅外譜圖中的吸收峰無法對應，對試樣1使用硼砂的主要成分不符合四硼酸鈉標準。

      對試樣2使用的硼砂進行紅外光譜分析，結果如圖7所示。由圖7可知：對試樣2使用的硼砂與四硼酸鈉標準試樣的吸收峰一致，可以判斷試樣2使用的硼砂正常。

2.2 合金粉末加熱溫度

      合金粉末加熱溫度設定是雙金屬層離心澆鑄的重要步驟之一，適合的溫度和保溫時間直接影響合金粉末熔化的程度，也與基體金屬的性能有關。過低的溫度和較短的加熱時間會使合金粉末無法充分熔化，導致合金粉末離心澆鑄時無法充分熔合，在凝固時產生疏松、縮孔、裂紋等缺陷。過高的加熱溫度不利于合金粉末的凝固，使冷卻速率變慢，材料易產生偏析缺陷，也會導致基體組織產生過熱、過燒等不可逆的缺陷。將加熱溫度控制為1160~1200℃，保溫時間為70 min。對試樣1和試樣2的加熱過程進行核查,發現試樣2在雙金屬機筒加熱時有突發斷電的情況，導致雙金屬機筒加熱溫度不足，保溫時間較短，進而產生疏松缺陷。

2.3 離心澆鑄轉速

     轉速是離心澆鑄的重要參數。過高的轉速會加大對設備精度的要求，以保證管內壁厚均勻一致；設備易產生振動以及較大的離心力，使凝固后的合金產生裂紋；合金層元素組成不同，導致偏析現象嚴重。過低的轉速不利于金屬粉末的凝固結合，易產生氣孔、疏松等缺陷。離心澆鑄轉速公式如式(1)所示。

     按照雙金屬機筒材料特性和澆鑄設備的性能要求，將G設定為20~60，試樣1，2的內孔半徑分別為3，3.15cm，轉速為772~1337r/min，用于澆鑄的雙金屬均為同種鐵基粉末，其密度為7.85g/cm2。選用G為30時，得到試樣1，2的離心轉速分別為945，923r/min，符合轉速要求。

3、結論與建議

     (1)兩件雙金屬機筒尺寸相近,制作時間不同，試樣1開裂發生在離心冷卻后,試樣2開裂發生在使用一段時間后，試樣1，2的合金層均存在大量疏松缺陷。

     (2)對試樣1，2的各工藝環節進行了溯源，發現試樣1使用的硼砂質量不滿足要求，試樣2的加熱保溫時間不足。

      (3)試樣1開裂的原因?yàn)榍捌诤辖鸱勰┗炝现信鹕百|(zhì)量較差，不能起到助熔和浮渣的作用，導致合金層在離心澆鑄時發生開裂。試樣2開裂的原因是澆鑄過程中離心溫度較低，導致合金層融合質量較差，合金層內部存在大量疏松缺陷，在壓力作用下，試樣2發生開裂現象。

     (4)對試樣1更換質量合格的硼砂，得到了較為致密的雙金屬層，后續未再次出現開裂現象。對試樣2加強監測，控制加熱保溫設備，后續也未出現上述開裂現象。

作者：翁文淵，吳偉峰，王挺，田光儉

單位：海天塑機集團有限公司

來源：《理化檢驗-物理分冊》2024年第3期
