血管介入器械在研發期間需要做一系列的模擬使用測試，這時需要使用到血管模型進行對應的測試，在研發期間是很重要的一步，因為采用合適的血管模型進行產品的模擬使用評價能夠在研發前期發現一些器械性能的相關問題，以便于研發人員進行改善。
1、技術審評要求
近年來，醫療器械審評中心對于血管介入產品的模擬使用性能異常關注，是審評經常關注的點之一；在器械研發過程中，模擬使用測試一般在研究性資料中體現；
在國家藥品監督管理局醫療器械技術審評中心（CMDE）共性問題答疑環節中有以下兩個與血管模型相關的問題，分別為：（1）適用于冠狀動脈的介入器械，如何選擇模擬使用血管模型？（2023.04.21號發布）；（2）適用于神經血管的介入器械，在體外模擬使用研究中如何選擇血管模型？（2023.05.22號發布）；
隨著CMDE器械審評的專業性與規范性不斷提高，血管介入器械在設計開發階段中使用血管模型進行模擬使用性能評價變得越來越多普遍，同時也慢慢變成審評比較關注的點，因此在設計開發過程中使用血管模型做好模擬使用性能評價是相當重要的，其可以在研發階段通過模擬使用評價對器械關鍵性能進行客觀的評估，并及時發現器械存在的缺陷，并能夠在設計開發階段有充裕的時間對器械有待提高的性能進行改善，當然在這個過程中選擇性能優異的3D血管模型就顯得格外重要，對血管模型的要求是能夠盡可能的與真實人體血管接近，這是能夠獲得良好模擬使用評價的前提條件。
2、如何選擇血管模型
1.1-冠脈介入器械體外模擬使用時選擇血管模型的依據
可參考ASTM F2394標準；平板PCI定制模型需要滿足ASTM F2394-07(2013) 標準，符合國內《預裝在輸送系統上的球囊擴張血管支架穩固性能標準測試方法》YY/T 0807-2010 標準，可用于冠狀動脈介入器械測試驗證、模擬測試及培訓演示；模擬冠狀動脈血管解剖結構的模型需能反映冠狀動脈不同臨床應用場景下的解剖結構特征，考慮管腔直徑、彎曲半徑、彎曲走形、彎曲數量、血管長度、血管內表面摩擦系數、模型材料等；
圖1，ASTM F2394-07標準冠脈血管模型之一
圖2，ASTM F2394-07標準冠脈血管模型之一
申報資料需對模擬冠狀動脈血管解剖結構的模型進行描述，建議提供模型的圖片和示意圖，明確模型的材料、關鍵尺寸（如長度、管腔直徑、彎曲半徑等）。同時建議提供冠狀動脈血管解剖的模型選擇的支持性資料，如圖像信息和適用人群的解剖數據相關文獻等；

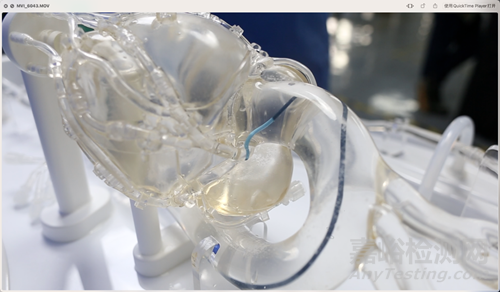

圖3，使用血管模型進行冠脈導管模擬使用測試
1.2-神經介入器械體外模擬使用時選擇血管模型的依據
模擬神經血管解剖結構的模型需能反映神經血管不同臨床應用場景下的解剖結構特征，如考慮管腔直徑、彎曲半徑、彎曲走形、彎曲數量、血管長度、血管內表面摩擦系數、模型材料等。其中，模擬神經血管解剖結構的模型需從近端穿刺介入位置開始（如橈動脈、股動脈），至少包括頸內動脈虹吸段，兩個180度彎型，兩個360度彎型。
申報資料需對模擬神經血管解剖結構的模型進行描述，建議提供模型的圖片和示意圖，明確模型的材料、關鍵尺寸（如長度、管腔直徑、彎曲半徑等）。同時建議提供神經血管解剖的模型選擇的支持性資料，如圖像信息和適用人群的解剖數據相關文獻等。
圖4，使用血管模型進行顱內取栓支架取栓模擬測試
圖5，使用血管模型進行顱內血栓抽吸導管/遠端通路導管到位模擬測試
1.3-血管模型在研發過程中的重要性
從以上兩個咨詢的共性問題中可以看出，技術審評中心對于血管介入產品模擬使用血管模型具有明確的要求，其最終的目的是希望能夠在更大程度上使用血管模型來模擬人體真實環境，以達到提前評估器械風險的目的，提前發現器械在設計開發中存在的缺陷，從而降低器械在用于患者時出現與器械相關的不良事件，從而使患者能夠最大程度的獲益。
1.4-國內外血管模型供應商
國外血管模型供應商有：美國UB、美國Flocel、瑞士Elastrate、美國BDC，國內有上海璞臨醫療科技；據小編了解，國內璞臨醫療的模型水平已經比肩國外同類模型，數據仿真度以及部分性能還要更好，這無疑對國內血管介入器械的研發來說是一個利好，能幫助器械廠商縮短器械研發周期。
3、結語
血管介入模型是血管介入器械研發過程中必須要用到的工具之一，其可以在一定程度上達到模擬真實血管的作用，在器械研發過程中起到至關重要的作用。
