前言導讀
血管鈣化（vascular calcification）是動脈粥樣硬化、高血壓、糖尿病血管病變、血管損傷、慢性腎病和衰老等普遍存在的共同的病理表現。
主要表現為血管壁僵硬性增加，順應性降低，易導致心肌缺血、左心室肥大和心力衰竭，引發血栓形成、斑塊破裂，是心腦血管疾病高發病率和高死亡率的重要因素之一；亦是動脈粥樣硬化心血管事件、腦卒中和外周血管病發生的重要標志分子。
血管鈣化是指鈣質物沉積在血管壁的一種病變，會導致血管壁變硬，順應性降低。根據《冠狀動脈鈣化病變診治中國專家共識（2021版）》，冠狀動脈鈣化隨年齡增加而增加。此外，外周動脈的鈣化也是常見問題。無論是冠狀動脈還是外周動脈的鈣化，都是介入治療中非常棘手的病變。
冠狀動脈血管內碎石術（IVL）是一種基于治療泌尿結石的碎石理念創新性研發的系統，它在工作原理上區別于傳統的鈣化病變治療技術，主要通過在球囊低壓擴張時向病變提供未聚焦、圓周和脈沖式的機械能，以高效和安全地破壞淺表與深層鈣化，從鈣化病變內部造成鈣化斑塊多發、微小的碎裂，使鈣化斑塊松散卻不影響血管內膜的完整性，達到鈣化斑塊修飾的效果，擴大管腔面積，改善血管順應性，為后續的支架置入和展開提供充分的條件。
由于振波能量僅對堅硬的鈣化部分發生作用，對健康的柔軟的血管壁沒有損傷，所以對健康血管基本沒有傷害，安全性較高。
隨著經皮冠狀動脈介入治療（PCI）的不斷發展，介入治療更多涉及到更為復雜的病變，而冠狀動脈鈣化病變經常貫穿于各種復雜病變，增加了PCI的難度，是心血管介入醫師所面臨的主要挑戰之一，尤其是嚴重鈣化病變，或伴有扭曲、成角、彌漫的嚴重鈣化病變，手術即刻的并發癥以及早期和晚期主要不良心血管事件的發生率明顯升高。
根據鈣化病變的嚴重程度，可選擇非順應性球囊、刻痕切割球囊、旋磨旋切球囊、激光消融導管以及沖擊波碎石系統。沖擊波碎石技術是一項應對嚴重鈣化病變的創新型技術，比其他技術更安全、有效和簡便。

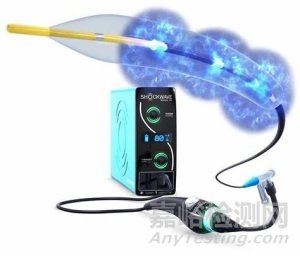

以血管內碎石術（“IVL”）領域知名產品ShockWave 為例，筆者對沖擊波球囊導管的工作原理進行簡單的闡述：

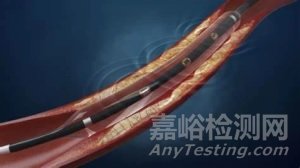

Shockwave血管內沖擊波技術的靈感來源于腎結石體外沖擊波治療，通過球囊導管把脈沖聲壓波輸送至鈣化部位，把鈣化的斑塊“震松”，使血管恢復彈性及血流，重塑病變血管的同時，避免了對血管內膜的損傷。
產品由球囊、導管軸、導管座、充盈端口、導絲出口、連接器和脈沖發射器組成。
產品基于體外碎石沖擊波原理改進而來，將聚焦式高強度 能量改為發散式低強度能量，通過血管內導管方式導入外周血管對鈣化病變部位進行松解，以緩解血管狹窄程度或便于后續治療。
產品導管上含有若干液電式能量波源（脈沖發射器），通過接受發生器傳遞的電能轉化為機械能向外輸出沖擊波能量。能量波源外部含有球囊，與球囊加壓裝置配合使用可用于擴張狹窄部位血管，球囊內部可注入生理鹽水/造影劑的混合液用于傳遞沖擊波能量。
市場競爭激烈
據悉，美國ShockWave公司的IVL產品于2023年內在中國全面商業化。目前已有十多家國產企業正在開發。中薈醫療已獲取國產器械第一張證，其他國產器械即將陸續取證。
沛嘉醫療
除了用于冠脈鈣化和外周鈣化病變之外，沖擊波技術還可以用于瓣膜鈣化，沛嘉醫療就是這個細分賽道的先行者。沛嘉醫療的TaurusWave沖擊波瓣膜治療系統是一款用于治療鈣化性主動脈瓣狹窄的非植入沖擊波球囊，率先將沖擊波技術引入心臟瓣膜鈣化性狹窄的治療。通過球囊震裂鈣化結構或者把鈣化部位重構，提高瓣膜植入的成功率，目前已經完成的3例臨床均展現出良好的安全性及治療效果。
TaurusWave®和Shockwave®的臨床數據對比
樂普醫療
樂普醫療Angiocrack™脈沖聲波球囊系統針對外周尤其下肢動脈病變，已于2022年2月完成首例腘動脈嚴重鈣化病變開通手術，由北京大學第三醫院李選教授團隊使用樂普醫療自主研發的Angiocrack™脈沖聲波球囊系統順利完成。
Angiocrack™脈沖聲波球囊系統在國內的第一例臨床應用
中薈醫療
由中薈醫療研發生產的C-Wave外周震波導管系統也是適用于中到重度鈣化病變的外周血管系統，由震波導管、尾線及震波發生器組成，有效改善鈣化病變的管腔準備效果。
C-Wave®外周震波系統
微創 冠脈
微創旋律™的冠脈沖擊波球囊導管系統是一款用于鈣化病變治療的產品，可以在球囊低壓擴張下向鈣化斑塊發射非聚焦、脈沖式的沖擊波，實現高效碎裂深層鈣化的同時不損傷血管內膜，能夠改善血管順應性，方便后續器械通過和支架擴張貼壁。為了進一步提升安全性，該器械通過新型脈沖電極設計進一步減小通過外徑，并應用了多層耐刺破球囊，獨特的壓力檢測功能可以提升能量傳遞效率，豐富的型號規格也可以應對更多樣的臨床使用需求和場景。
微創旋律™冠狀動脈沖擊波球囊導管系統
譜創醫療
譜創醫療針對動脈血管鈣化的治療，推出了Sonico血管內液電沖擊波球囊導管系統，利用聲波能量直擊內膜和中膜內的鈣化斑塊，并360度發射沖擊波能量均勻地震裂環形鈣化斑塊，恢復血管順應性。
Sonico液電沖擊波球囊導管系統
賽禾醫療
賽禾醫療自主研發的冠狀動脈沖擊波碎石系統由“LiqMagic C14沖擊波冠脈球囊導管”和“ISL100 Pro體內沖擊波治療儀”兩部分組成（如下圖所示），該系統利用了一種創新的血管鈣化斑塊壓裂技術，將傳統液電碎石術和球囊血管成形術實現了技術融合，創造性地應用于冠狀動脈中血管鈣化病變的治療，通過對血管管腔進行預處理，壓裂存在的鈣化斑塊，使血管順應性得到明顯改善。
Shockwave多項重要專利被無效
2018年12月，美國頗具特點的知名心血管醫療器械Cardiovascular Systems（CSI）向美國專利局（USPTO）專利審判和上訴委員會（PTAB）提交了知識產權申請，質疑Shockwave發布的三項專利的有效性。CSI要求PTAB重新考慮美國專利商標局頒發這些專利的原始決定，并要求每項專利的所有權利要求無效。
Cardiovascular Systems是一家創新型醫療器械公司，專注于開發和商業化創新的解決方案，用于治療血管和冠狀動脈疾病。該公司的Diamondback 360是用于治療血管鈣化疾病，該器械的整個治療時間只需要幾分鐘，同時解決了許多與傳統的外科手術的局限性。Cardiovascular Systems于2023年2月被醫療器械巨頭公司雅培以8.9億美元收購。
2020年7月，Cardiovascular Systems與Shockwave的相關專利糾紛多方審查（IPR）案件相關的初步裁決陸續公布。
PTAB裁決專利US8728091B2權利要求全部無效，該專利涉及一種采用能量控制的沖擊波導管系統。
涉及用于經皮冠狀血管成形術或外周血管成形術的治療系統， 在該系統中，擴張導管用于穿過病灶以便擴張病灶并恢復在動脈中的正常的血液流動。這在當病灶是在動脈壁中的鈣化病灶時特別有用。鈣化病灶需要高壓(有時高達10-15或甚至30個大氣壓)來破碎鈣化斑塊并將其推 回到血管壁中。采用這種壓力會對血管壁產生創傷，這可導致血管反彈、 解剖、形成血栓以及高水平的再狹窄。
當暴露到高壓中時，不同心的鈣化病灶可對血管的游離壁造成過度壓力。充脹到高壓的血管成形術球囊可具 有球囊將膨脹達到的特定的最大直徑，但在血管中的同心病灶下的開口通 常將小得多。當增加壓力以打開血液通路時，球囊(在破開前)將被限制 到在鈣化病灶中的開口的尺寸。隨著壓力積累，在鈣化病灶破碎或裂解以 前，非常大量的能量存儲在球囊中。然后該能量釋放并造成球囊快速膨脹 到其最大尺寸，并且可施壓并損傷血管壁。
因此，在本領域技術中需要能夠控制施加于電弧沖擊波發生器的電極 的能量。更特別地，需要控制施加的能量以確保適當?shù)臍馀莺蜎_擊波形成， 而同時節約電極材料并確保組織安全。本發明處理這些以及其它問題。
PTAB裁決專利US9642673B2權利要求全部無效，該專利涉及一種具有多個沖擊波源的沖擊波球囊導管。
在沖擊波瓣膜成形術中，沖擊波的撞擊強度隨著從沖擊波源點到瓣膜的距離而削弱。更具體地，沖擊波的撞擊強度與從沖擊波源點到瓣膜的距離的平方成反比。因此，當施加沖擊波時，期望此時通過能使沖擊波源與被治療的瓣膜部位之間的距離最小化來使沖擊波的效力最大化。
血管成形術存在類似問題。其中，靜脈或動脈的鈣化區域可擴展到靜脈或動脈的一定縱向距離上。這種情況下，血管成形術球囊內的點沖擊波源將由于從沖擊波源到鈣化區域的各個部分的不同距離而不會在鈣化區域的范圍內一致地有效。
因此，本發明通過提供可能的最有效的瓣膜成形術和血管成形術治療而解決了該問題和其它重要問題。
PTAB裁決US8956371B2權利要求部分無效，該專利涉及一種沖擊波球囊導管系統，屬于Shockwave早期基礎原理性專利，僅保留一項權利要求5：該對電極設置在導絲管腔的附近和外側。
作為行業內的領頭羊Shockwave的核心技術專利在美國被無效，顯然的，國內企業迎來利好。Shockwave的原理性專利和核心技術專利的無效，其在國內布局的同族專利在相關對比文件涉及的現有技術影響下權利穩定性可能大打折扣。
客觀來講，IVL賽道上，國內企業相關產品和Shockwave是相似甚至是一致的，坊間也一直有侵權的質疑，這次美國企業Cardiovascular Systems在美國的一番操作著實幫了大洋彼岸各個企業的大忙！
國產器械春天是否將至
目前IVL賽道上，但已有十多家國產企業正在開發，內卷嚴重，競爭激烈已白熱化，雖然國內雖僅有一家獲批用于治療冠狀動脈疾病的本土沖擊波球囊治療系統，但是相關利益方已在該產品賽道的專利戰場上展開廝殺，暗戰不斷，競爭和內卷程度可見一斑。
請求人王瀛已針對沛嘉、賽禾、中薈發起了多輪專利無效，顯然采用了“稻草人”策略，其背后明顯代表了國內某家企業。不過通過Shockwave相關專利的無效，其背后的采用的對比文件已經出現，且各個國內企業技術路線與Shockwave具有相似性，Shockwave本身就是最好的最接近現有技術，可以說目前各個國內企業專利已處于明牌階段，難度以及侵權風險已經顯著下降了，其實大家不要出昏招就足矣了，希望IVL賽道上的各位老板能明白這句話的意思。
不過筆者需要特別說明的是，Shockwave肯定不會坐以待斃，一定會有所動作，這一點非常值得關注。
筆者依然認為，隨著國內重視程度不斷提高的情況下，中國公司蓄勢待發，在一片被普遍看好的市場中開始暗流涌動，但是隨著各個“卡脖子”技術不斷攻克，更多的國產IVL一定會在近幾年實現重大突破和陸續問世。
國外巨頭公司和國內新興企業在知識產權方面布局更加緊密，IVL賽道上的各個國內廠商之間的競爭也會逐漸激烈，屆時相關知識產權問題也必將會成為各大IVL廠商的研究重點課題，后續相關產品的的研發和專利事務值得持續關注。
最后，筆者還需要特別強調的是，對于醫療器械領域的專利工作而言，需要務必重視保護范圍的恰當性。對于醫療器械而言，對于保護范圍的恰當性更加重要，因?yàn)榇砣恕彶閱T等因?yàn)楣ぷ鲿r間、所學專業、醫療經驗等原因，導致一些案件的權利要求保護范圍的確立難免存在偏差，這就很大程度上取決于醫療器械企業IPR的把控，IPR從中起到了定海神針的作用，作為紐帶橋梁將保護范圍落實到恰當。而且從近兩年國內醫療器械公司發起的專利訴訟來看，有相當一部分專利均是宣告全部無效，顯然我們以IPR為代表的從業者對于醫療器械專利的保護范圍恰當性還有很大的學習提高空間，對于醫療器械專利而言，尤其是Me too和Me better的階段的產品，權利要求不必拘泥形式上的大，應當做好現有技術的檢索，把控好區別技術特征，研判好實際解決的技術問題，做好顯而易見性的判斷，把實際的必要技術特征作為重點進行闡述，做好權利要求清楚簡要和說明書的完整的把控。
參考資料：醫心、Shockwave、健適醫療、智慧醫械、醫械知識產權、網絡公開資料等。
