鋰電池材料的原子結構和電子結構直接決定了電池的性能。透射電子顯微鏡具有原子尺度的空間分辨能力，可以獲取原子尺度上的結構扭曲和電子結構變化，在鋰離子電池材料的研究中起到了至關重要的作用。
鋰電池材料TEM分析方法
TEM 模式表征
TEM 模式主要分為像模式和衍射模式兩類。像模式通常用來觀察樣品的形貌。此外，運用高分辨透射電子顯微術（HRTEM），可以得到原子尺度分辨率的結構圖像。衍射模式通常使用選區電子衍射（SEAD）方法，獲得選定區域的電子衍射結果，可以分析選定位置的結晶性和相結構信息。
（a）TEM明場照片
（b）選區電子衍射圖像及高分辨照片
圖1 三元材料TEM表征效果
STEM 模式表征
STEM 模式通過匯聚的電子束在樣品表面掃描，在不同的接收角使用環形探測器接收散射電子進行成像。在鋰離子電池中廣泛使用的為高角環形暗場像（HAADF）和環形明場像（ABF）。其中HAADF對重元素敏感。ABF對輕元素敏感，可以用來對Li、O等輕元素進行直接成像，對于鋰離子電池材料的研究至關重要，如圖2所示。
(a)原始LiFePO4的ABF圖像；(b）完全脫鋰態下LiFePO4的ABF圖像；（c）半脫鋰態下LiFePO4的ABF圖像，發現了Li和Li空位的階結構。
圖2[1] LiFePO4正極材料在不同脫鋰量下的原子尺度結構
X射線能譜
樣品中被激發躍遷的電子回到基態時會發出X射線，對此X射線進行接收可以得到X射線能譜（EDS）。EDS通過接受樣品表面出射的特征X射線進行分析進而得到樣品所含元素的信息。在TEM 模式下采集能譜信息為平均結果，反應電子束照射區域的平均元素組成和比例。在STEM模式下，可以建立起元素種類與元素位置的關系，進而得到元素的分布圖，如圖3所示。
電子全息
電子全息可以研究材料的電勢分布，對于鋰電池材料具有重要意義。這里所講的全息，通常指代的是離軸全息（off-line holography），即將入射電子束一半穿過樣品一半穿過真空，進而形成物波和參考波。如圖4 所示，物波和參考波經電子棱鏡偏轉后互相干涉形成全息圖案。后期進行數據處理將圖案進行重構得到電勢分布。通過電子全息方法可以獲取電池材料在循環過程中的電勢分布變化。

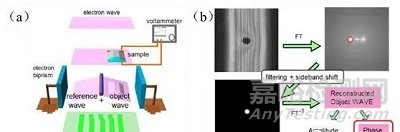

(a)物波和參考波經過電子棱鏡作用后相互干涉形成全息圖案；（b）通過對全息圖案進行傅里葉變換重構物波。重構后物波的相位即為電勢分布。
圖4[3] 電子全息原理圖
電子能量損失譜
在透射電鏡中電子束穿過樣品后會發生散射，發生彈性散射的電子能量保持不變，發生非彈性散射的電子具有能量的變化。電子能量損失譜（EELS）所分析的就是具有固定能量的入射電子與樣品發生非彈性散射后的能量損失分布。非彈性散射涉及電子與樣品原子核外的電子間的庫侖相互作用，核外電子接受入射電子能量發生選擇性躍遷，與此同時入射電子損失相應的能量。不同元素在不同狀態下發生選擇躍遷所需的能量不同，因此根據入射電子所損失的能量可以獲取樣品的元素信息與電子結構信息，這其中包括獲取樣品厚度、分辨元素種類與含量、確定元素價態等結構信息。
EELS與EDS的差異如表1所示：
圖5[4] 枝狀物附近的碳鍵環境分析
會聚束電子衍射
會聚束電子衍射（CBED）可以獲取電子軌道層次的結構信息。CBED 通過測量晶體庫侖勢（結構因子）的傅里葉系數，進而轉化成X 射線結構因子，通過傅里葉變換得到電子密度。電子衍射測量結構因子擁有能夠測低階結構因子、對電子態敏感、可實現微區精準分析等優點，保證了獲取電子密度的精確度。電子密度通過多極擬合可以得到晶體的軌道、拓?fù)鋺B(tài)等信息。LiNiO2 材料中的電荷密度與成鍵情況，如圖6 所示。由于CBED 方法需要電子束長時間、大劑量地作用在樣品上，因此目前CBED 方法無法廣泛地應用在鋰電池材料的研究中。
圖6[5]（a）LiNiO2 材料的CBED 花樣；（b）精修后實驗數據和理論計算結果的最佳擬合
冷凍電鏡
鋰電池材料通常對電子束輻照非常敏感，如金屬鋰負極和固態電解質材料等，這就限制了電鏡對很多電子束敏感材料的研究。最近美國斯坦福大學崔屹教授團隊和美國加州大學圣地亞哥分校孟穎教授團隊分別利用冷凍樣品桿在液氮溫度下對金屬鋰進行了HRTEM 表征。鋰離子電池中電解質是電池中重要的組成部分，但是由于大部分電解質都為液體，使得對液態電解質結構和性能的研究十分不足。近期得益于冷凍電鏡方法和冷凍FIB（cryo-FIB）的發展，使得在電鏡中研究液體電解質體系在不同充放電過程中的狀態成為了可能，如圖7 所示。
圖 7[4] （a）Ⅰ型織晶、SEI 膜和電解液的FIB圖像；（b）Ⅱ型織晶和電解液的FIB圖像；（c）Ⅰ型織晶、SEI 膜和電解液的HAADF Cryo-STEM 圖像；（d）Ⅱ型織晶和電解液的HAADF Cryo-STEM 圖像
原位加電
鋰電池的一生就是在充電與放電的循環中度過，所以在充放電過程中的原位表征至關重要。
2009 年Allard 等人使用微機電系統（MEMS）芯片承載樣品，設計了全新的原位樣品桿，實現了快速的加溫、冷卻過程，最高溫度可超過1000攝氏度，與此同時樣品桿穩定性足以保證在STEM下獲得原子尺度圖像；拱越等人地將芯片式樣品桿應用到了鋰離子電池材料的原位研究中，成功地在原位芯片上搭建了微觀全固態電池，并實現了原子尺度原位觀測鋰離子遷移（見圖8）并進一步將表征范圍擴展至三維原子尺度。芯片式樣品桿具有可傾轉、高穩定性、可操作性強、便于進一步加工等優點，現已成為原位研究中的主流。
（a）利用FIB 搭建的全固態鋰離子電池的SEM 圖像；（b）搭建的全固態電池示意圖；（c）原始LiCoO2 正極材料的原子尺度ABF 圖像；（d）原始LiCoO2 正極材料相應的的原子尺度HAADF 圖像。
圖 8[6] 微觀全固態電池材料的初始結構
原位變溫
溫度會對電池在實際應用中的性能產生影響，電池在高溫或低溫下的性能對電池的實際應用推廣至關重要。原位電鏡中的加熱和低溫試驗采用不同的原理。加熱即通過電流產生的熱量來控制，而低溫是通過液氮與電加熱的平衡來將樣品至于室溫至液氮溫度的區間之中。圖9 展示了電極材料在不同溫度下的結構，對于理解鋰電池在實際工作環境中的性能具有重要意義。未來希望將原位變溫和加電相結合，將對鋰電池材料的研究更加具有實際價值和意義。
（a）加熱前HRTEM 圖像；（b）100℃加熱后的HRTEM 圖像；（c）200℃加熱后的HRTEM 圖像；
（d）300℃加熱后的HRTEM 圖像。每個圖片中的插入小圖為樣品在各自溫度下的選區電子衍射花樣。
圖9[7] 過充Li0.15Ni0.8Co0.15Al0.05O2 顆粒的HRTEM 圖像
三維重構
在電鏡中獲得三維結構結構信息，通常有兩種方法，一種是在電子顯微鏡中通過傾轉樣品在不同角度記錄樣品結構信息，然后還原出樣品的三維結構；另一種是通過出射波重構方法，還原樣品的三維結構。兩種方法的原理示意圖如圖10 所示。目前原子尺度三維重構方法對于樣品的要求比較嚴苛，還沒有在鋰電池材料中應用開來。但是通過對樣品進行多取向的結構表征，已經發現了隱藏在二維投影結果背后的三維結構信息。相信隨著科技的進步，未來三維重構方法能夠在鋰電池材料的研究中取得豐碩的成果。
圖10[8][9] （a）連續傾轉樣品的三維重構方法；（b）出射波重構獲取三維結構方法
