A、B--工件彎邊長度
P'一彎邊折彎系數（折彎系數：彎一刀城一個系數）
R--彎邊圓角（一般為板厚）
T-—材料
厚度展開長度L=A+B-P’即L=25+65-5.5=84.5
按表1板厚為3下模為V25折彎系數為5.5注：
按表1，選用下模不同折彎系數不同，板厚不同折彎系數不同。
2.折彎二刀展開圖例和計算公式
A（A1）、B--工件彎邊長度
P'——彎邊折彎系數（折彎系數：彎一刀減一個系數）
R--彎邊圓角（一般為板厚）
T--材料厚度展開長度L=A+T+B-2xP’即L=50+2+50-2×3.4=95.6
按表1板厚為2下模為V12折彎系數為3.4注：
按表1，選用下模不同折彎系數不同，板厚不同折彎系數不同
3.折彎三刀展開圖例和計算公式
A（A1）、B（B1）-一工件彎邊長度
P'——折彎系數（彎一刀減一個系數）
R--彎邊圓角（一般為板厚）
T—-材料厚度展開長度
L=A+T+B+T-3xP’即L=50+2+90+2-3×3.4=133.8
按表1板厚為2下模為V12折彎系數為3.4注：
按表1，選用下模不同折彎系數不同，板厚不同折彎系數不同
4.折彎四刀展開圖例和計算公式
A（A1）、B（B1）-一工件彎邊長度
P'——折彎系數（彎一刀減一個系數）
R--彎邊圓角（一般為板厚）
T—-材料厚度展開長度
L=A+T+B+T-3xP’即L=50+2+90+2-3×3.4=133.8
按表1板厚為2下模為V12折彎系數為3.4注：
按表1，選用下模不同折彎系數不同，板厚不同折彎系數不同
5.折彎四刀展開圖例和計算公式
A、B（B1）—一工件彎邊長度
P’—-彎邊折彎系數（折彎系數：彎一刀減一個系數）
R--彎邊圓角（一般為板厚）
T-—材料厚度
展開長度L=A+A+B+T+T-4xP’即L=25+25+100+1.5+1.5-4×2.8=141.8
按表板厚為1.5下模為V12折彎系數為2.8注：
按表1，選用下模不同折彎系數不同，板厚不同折彎系數不同
6.折彎六刀展開圖例和計算公式
A（A1）、B（B1）一工件彎邊長度
P'—彎邊折彎系數（折彎系數：彎一刀減一個系數）
R--彎邊園角（一般為板厚）
T一材料厚度
L=A+T+A+T+B+B1+B1-6xP’即
L=50+1.5+50+1.5+150+20+20-6×2.8=276.2
按表1板厚為1.5下模為V12折彎系數為2.8注：
按表1，選用下模不同折彎系數不同，板厚不同折彎系數不同。
7.折彎180°展開圖例和計算公式
A、B-一工件彎邊長度
P'——打平圓角折彎系數
R--彎邊圓角（一般為板厚）
T-—材料厚度展開長度L=A+B-P’即L=25+65-1=89
按表2：板厚為2下模為V12折彎系數為板厚一半注：
按表2：選用下模不同折彎系數不同，板厚不同折彎系數不同
8.雙層折彎展開圖例和計算公式
A、B--工件彎邊長度
P1-一內彎角折彎系數
P2-一外彎角
折彎系數R--彎邊園角（一般為板厚）
T-—材料厚度
晨開長度：L1=（A-1.5）+（B-1.5）-P1即L1=（65-1.5）+（25-1.5）-3.2=83.8
L2=A+B-P2即L2=65+25-4.1=85.9
L=L1+L2-T/2即L=83.8+85.9-0.75=168.95
按表2：板厚為1.5下模為V12內角折彎系數為3.2外角折彎系數為4.1180折彎系數為0.75注：
按表2，選用下模不同折彎系數不同，板厚不同折彎系數不同；
9.雙層折彎展開圖例和計算公式
A（A1）、B1B2--工件彎邊長度
P1-—內彎角折彎系數
P2-—外彎角折彎系數
P3--90折彎系數
R--彎邊園角《一般為板厚）
T-—材料厚度
P4--180'折彎系數
展開關度：L1=A+B1-P2即L1=75+29-4.6=99.4
L2=（A1-T）+（B1-T）-P1
即L2=（37-2）+（29-2）-3.7=58.7
L3=L1+L2-P3WL3=99.4+58.3-1=156.7
L=25.5+L3-P1即L=25.5+156.7-3.84=178.36
按表2：板厚為2下模為V12內角折彎系數為3.7外角折彎系教為4.6180折彎系數；注：
按表2，選用下模不同折彎系數不同，板厚不同折夸系數不同；
10.雙層折彎展開圖例和計算公式
A、A1、A2、B1、B2、L，L1、L2、L3--工件彎邊長度
P1--內角折彎系數
R--彎邊圓角（一般為板厚）
T-—材料厚度
P2-一外角折彎系數
展開長度：L1=（A1-T）+（B2-T）-P1即L1=（35-2）+（34-2）-3.7=61.3
L2=（B1-T）+（A2-T）-P1即L2=（50-2）+（34-2）-3.7=76.3
L3=A+B1+B2-2xP2即L3=70+35+50-2×4.6=145.8
L=L1+L2+L3-2XP3即L=61.3+75.3+145.8-2x1=281.4
按表2：板厚為2下模為V12內角折彎系數為3.7外角折彎系數為4.6180“折彎系數為1注：
按表2：選用下模不同折彎系數不同，板厚不同折彎系數不同；
11.特殊角度折彎展開圖例和計算公式
A（A1）、B（B1）--工件彎邊長度
P'——折彎角折彎系數（隨角度變化且變化）
R--彎邊圓角（一般為板厚）
T--材料厚度
展開長度：L=（A-T）+（B-T）-P′=A1+B1-P”即L=（66-1）+（26-1）-2=65+25-2=88
按表3：板厚為2下模為V1260折彎系數為2注：
按表3，選用中性層做為折彎長度和寬度；

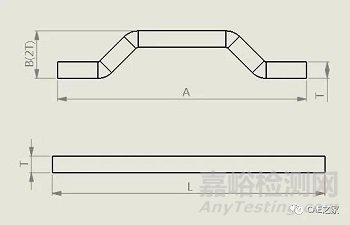

12. 壓臺階展開圖例和計算公式
A、B-—工件彎邊長度
R--彎邊圓角（一般為板厚）
T-—材料厚度展開長度：L=A+1注：
當臺階等于二個板厚，每壓一個臺階加0.5，壓二個臺階加1
附表
