采用鎢極惰性氣體保護焊(TIG)電弧增材制造技術制備釓質量分?jǐn)?shù)分別為2%，3%，10%的Mg-Gd合金，研究了釓含量對Mg-Gd合金顯微組織和力學性能的影響。結果表明：不同釓含量Mg-Gd合金的顯微組織均由鎂基體和第二相Mg5Gd組成。隨著釓含量的增加，沿晶界分布的第二相Mg5Gd的數量和尺寸增加，形狀由圓形顆粒狀向長條狀轉變，合金中氣孔數量及尺寸降低，鎂晶粒從柱狀晶向等軸晶轉變,且晶粒尺寸先減小后增大,當釓質量分?jǐn)?shù)為3%時達到最小。隨著釓含量的增加，合金的強度增大，斷后伸長率下降，斷裂方式均為韌性斷裂。
1、試樣制備與試驗方法

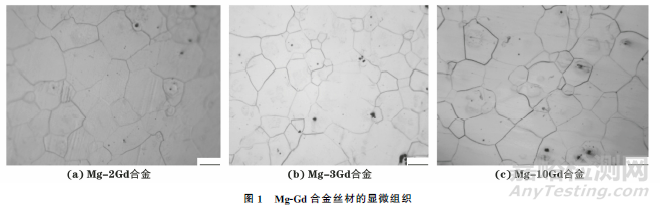

試驗材料為純度99.95%以上的純鎂與純度99%的純釓。按照釓質量分?jǐn)?shù)分別為2%，3%，10%，將純釓與純鎂熔煉成液態金屬，攪拌均勻,除去熔渣,將金屬液倒入模具得到Mg-2Gd、Mg-3Gd、Mg-10Gd合金鑄錠。通過擠壓方式將鑄錠制成直徑為1mm的絲材。沿平行于擠壓方向截取的絲材剖面顯微組織如圖1所示,可見Mg-2Gd合金、Mg-3Gd合金、Mg-10Gd合金絲材的顯微組織均主要為等軸晶粒，平均晶粒尺寸分別為95，66，67μm。
采用焊機和配套的送絲機，將3種Mg-Gd合金絲材通過逐層疊加方式制備合金試樣，焊槍完成單道次單層成形后，提高至下一層，返回初始位置，繼續進行單道次單層成形。

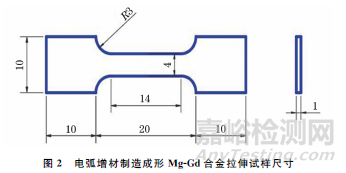

在成形合金中部截取尺寸為12mm×10mm×10mm的塊狀試樣，用多功能X射線衍射儀(XRD)分析物相組成。塊狀試樣經打磨、拋光，用體積分?jǐn)?shù)4%的硝酸酒精溶液腐蝕后，采用光學顯微鏡(OM)觀察平行于沉積方向的顯微組織。按照GB/T 6394—2002，每個成形試樣上至少選取10張不同的金相照片，采用直線截點法統計橫向(垂直于沉積方向)、縱向(平行于沉積方向)的平均晶粒尺寸，并將橫向平均晶粒尺寸與縱向平均晶粒尺寸的比值定義為長徑比。采用掃描電子顯微鏡(SEM)觀察微觀形貌，并通過背散射電子成像模式觀察Mg-Gd合金的微觀形貌，用附帶的能譜儀(EDS)進行微區成分分析。在成型合金中部沿成形方向截取如圖2所示的拉伸試樣，按照GB/T 228—2002在微機控制電子試驗機上進行室溫拉伸試驗，測試3個平行試樣。拉伸試驗結束后采用掃描電子顯微鏡觀察斷口形貌。
2、試驗結果與討論
2.1 對析出相的影響
圖片
由圖3可知，3種Mg-Gd合金的物相組成相同，主要由基體相α-Mg和第二相Mg5Gd組成，未檢測到其他相。研究表明，稀土元素釓能夠與鎂形成共晶相，共晶溫度為821K，生成的化合物為Mg5Gd。因此，加入到鎂中的稀土元素釓，部分固溶到鎂基體中形成固溶體，部分與鎂形成共晶化合物Mg5Gd。
由圖4可以看出：當釓元素質量分?jǐn)?shù)為2%，3%時，晶界處第二相呈圓形顆粒狀，而當釓元素質量分?jǐn)?shù)為10%時，晶界處的第二相變成長條狀；隨著釓含量的增多，析出的第二相尺寸增大、數量增多，形狀也越不規則。在非平衡凝固過程中，熔池溫度降低，釓的固溶度下降，釓元素富集在固/液相前沿，在凝固時，因?yàn)榫Ы缣幍尼徳睾扛撸在呌谠诰Ы绺浇纬傻诙郙g5Gd，隨著釓含量的增多，釓元素濃度增加，析出的顆粒狀第二相數量增多。此外，在熔池凝固過程中，晶內的顆粒狀第二相被生長的基體晶粒推向晶界，彼此之間相互聚集、連接，因而造成了第二相的形貌由圓形顆粒狀逐步轉變?yōu)殚L條狀，且分布較分散。
2.2 對氣孔的影響
由圖5可見，隨著釓含量的增加，氣孔尺寸減小。在WAAM過程中，氣孔形成主要有以下2個原因：(1)氫原子在固、液兩相中的溶解度存在差異；(2)絲材燃燒釋放的氣體未能在熔池凝固前逸出而形成氣孔。加入稀土元素形成的稀土化合物MG5Gd能夠不斷吸附、溶解游離態氫，達到良好的固氫作用，并且釓含量越多，Mg5Gd數量越多，固氫作用越強，氫缺陷越少，氣孔尺寸越小。此外，熔池液態金屬黏度越小，流動性越好，氣體逸出能力就越強，形成的氣孔就越小。鎂合金易氧化，因此其金屬液中常伴有夾雜物，使金屬液黏度增加。稀土元素能夠有效減少鎂金屬液中氧化物夾雜，從而降低其黏度，增加其流動性，提升氣體逸出的能力，因此氣孔尺寸減小。
2.3 對晶粒尺寸的影響

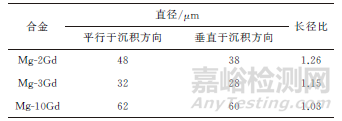

表1 電弧增材制造成形不同Mg-Gd合金的晶粒尺寸
由表1可以看出：隨著釓含量的增加，Mg-Gd合金的晶粒尺寸先減小后增大，而長徑比則逐漸接近1。長徑比接近1，說明晶粒呈等軸狀；長徑比越偏離1，則說明晶粒呈現柱狀。當釓質量分?jǐn)?shù)由2%增加到3%時，第二相Mg5Gd析出量增多，作為晶粒形核的核心促進了異質形核過程，從而細化了晶粒。但是，當釓質量分?jǐn)?shù)為10%時，在熔池凝固過程中釓元素在凝固前沿富集，形成偏析，且沿晶界分布的長條狀第二相Mg5Gd弱化了過冷效應，無法有效抑制晶粒生長，造成晶粒變粗，且晶粒傾向于向等軸晶轉變。
2.4 對拉伸性能的影響
Mg-2Gd合金、Mg-3Gd合金、Mg-10Gd合金的抗拉強度分別為176，180，241MPa，屈服強度分別為76，90，157MPa，斷后伸長率分別為12.4%，12.3%，9.0%。可見隨著釓含量的增加，鎂合金的抗拉強度和屈服強度增大，而斷后伸長率降低。加入稀土元素釓可以提升鎂合金強度，但會降低塑性。稀土元素釓對鎂合金的主要強化機制為第二相強化和固溶強化。第二相強化在很大程度上取決于第二相的尺寸及數量，Mg-10Gd合金的第二相的尺寸和數量都明顯高于Mg-2Gd和Mg-3Gd合金，極大地增加了位錯滑移阻力，并且第二相傾向于沿晶界分布，抑制位錯沿晶界移動，因此Mg-10Gd合金的強度顯著提高。釓固溶在鎂基體中，使得基體晶格畸變產生畸變應力場，在此應力場作用下，釓原子偏聚在位錯線附近束縛位錯，起到固溶強化效果。一般而言，細小的晶粒會產生更大的晶界面積和更曲折的晶界，從而阻礙位錯運動，使材料強度提升。Mg-10Gd合金的晶粒比Mg-3Gd合金的晶粒更粗大，但其強度卻更高，這是因?yàn)榫奂诰Ы绺浇尼徳丶訌?qiáng)了晶界對位錯的阻礙能力，彌補了晶粒粗大導致的阻礙位錯能力的下降，使得Mg-10Gd合金獲得較高的強度。此外，氣孔既可以成為裂紋源，也易導致應力集中而加劇微裂紋的擴展，使得材料強度降低。隨著釓含量的增加，合金中氣孔含量減少，合金強度得以提升。
由圖6可見，3種不同釓含量的Mg-Gd合金拉伸試樣斷口上都存在韌窩和撕裂棱，說明都發生了韌性斷裂。Mg-2Gd合金和Mg-3Gd合金的拉伸斷口中存在韌窩和撕裂棱數量、尺寸相似，而Mg-10Gd合金拉伸斷口中韌窩數量明顯減少。這是由于大量的釓元素增加了合金的變形抗力，使其塑性變差，初始微孔在外力作用下沿拉伸方向的擴展受阻礙，導致韌窩減少。
3、結 論
(1) 電弧增材制造成形不同釓含量Mg-Gd合金的物相均由鎂基體和第二相Mg5Gd組成，隨著釓含量的增加，第二相傾向于在晶界附近析出，隨相互聚集、連接，使形狀由圓形顆粒狀向長條狀轉變。
(2) 隨著釓含量的增加，Mg-Gd合金中的氣孔數量減少，尺寸減小，晶粒尺寸先減小后增加，當釓質量分?jǐn)?shù)為3%時，晶粒尺寸最小，晶粒向等軸晶轉變。
(3) 隨著釓含量的增加，Mg-Gd合金的抗拉強度和屈服強度增大,斷后伸長率降低。釓在鎂合金中的主要強化機制是固溶強化和第二相強化，晶界強化、氣孔減少對強度提升也具有一定的促進作用。電弧增材制造成形不同釓含量Mg-Gd合金的斷裂方式均為韌性斷裂。
