采用等離子噴涂技術在發動機活塞用ZL109鋁合金表面制備Ni60CuMo合金涂層，研究了涂層的微觀形貌、物相組成、顯微硬度以及不同條件下的耐磨性能。結果表明：涂層由富鉻區和富鎳區交替重疊構成，與基體間的結合方式為機械結合；涂層的孔隙率為2.48%，平均顯微硬度為792.91HV，約為基體的6倍以上；隨試驗溫度由25℃升高至450℃，涂層的摩擦因數和磨損質量損失均降低，450℃油潤滑下涂層的平均摩擦因數為0.037，磨損質量損失為7.35mg，僅為基體的1/4左右；隨試驗溫度的升高，干摩擦下涂層的磨損機制由剝落失效轉變?yōu)檠趸p與黏著磨損，油潤滑下由磨粒磨損轉變?yōu)槟チＤp和黏著磨損，最后轉變?yōu)轲ぶp。
PART 01
試樣制備與試驗方法
基體材料選用鑄態ZL109鋁合金，涂層原料粉選用Ni60CuMo合金粉末，平均粒徑約為95μm，微觀形貌如圖1所示,可知顆粒的形貌近似球形。對基體進行超聲清洗，再進行噴砂處理后，采用等離子噴涂設備在其表面制備Ni60CuMo合金涂層，以氬氣作為主要保護氣體，氫氣作為次要保護氣體，基于前期工作得到等離子噴涂工藝參數進行探究。
采用掃描電子顯微鏡(SEM)觀察涂層的表面和截面微觀形貌，并用SEM附帶能譜儀(EDS)進行微區成分分析。利用單晶X射線衍射儀(XRD)對粉體與涂層的物相組成進行分析。采用數顯顯微硬度儀測涂層的截面顯微硬度分布。在800倍放大倍數下隨機選取5張涂層SEM截面圖像，并對涂層截面孔隙進行灰度處理，用ImageJ2x圖像處理軟件計算孔隙率。在涂層試樣上截取尺寸為20mm×10mm×5mm的磨損試樣，經400# 、600# 、800# 、1000#的碳化硅砂紙依次打磨處理，并用酒精超聲清洗后，選用高溫摩擦磨損試驗機對涂層進行圓環式滑動磨損試驗，接觸形式為點接觸，對磨件為直徑5mm的GCr15鋼球，磨損載荷為50N，轉速為200 r·min-1，磨損時間為20min，磨損半徑為1.5mm；由于活塞服役于高溫、貧/富油狀態下，最高服役溫度在326~426℃間，因此選用溫度區間內的375℃，室溫(25℃)及苛刻服役溫度450℃作為涂層磨損試驗溫度,具體潤滑條件和試驗溫度如表1所示，潤滑油選用汽油機油，相同試驗條件下進行2次平行試驗，使用電子天平對磨損前后試樣的質量進行稱量，計算磨損質量損失。選用三維形貌儀對磨損后試樣表面三維形貌進行觀察，并采用掃描電鏡觀察磨損形貌。
表1 磨損試驗的潤滑條件和試驗溫度
PART 02
試驗結果與討論
2.1 微觀形貌與物相組成
由圖2可知：所制備涂層表面熔滴鋪展?fàn)顩r良好，熔融粒子撞擊至基體表面后經堆垛、鋪展后以放射形式、破碎形式凝固，部分熔滴包裹著未熔顆粒，而這些未熔顆粒表面熔滴的冷卻凝固使顆粒間相互結合從而形成典型層狀結構的涂層；由于部分未熔顆粒堆疊，后續的熔融粒子未能完全潤濕填充這些不規則區域，從而在涂層內部形成孔隙。基體與涂層界面處結合較致密，涂層厚度約為300μm，高倍下觀察發現涂層內部由2種顏色(深灰色、淺灰色)區域交替重疊構成，經EDS分析發現深灰色區域?yàn)楦汇t區，淺灰色區域?yàn)楦绘噮^(qū)。由EDS分析發現涂層截面無明顯的元素?cái)U(kuò)散現象，因此涂層與基體間的結合方式為機械結合；同時選區中未檢測出氧元素，說明在熔滴飛行過程中未出現氧化現象，工作氣體對熔滴起到了良好的保護作用。涂層保留了原料粉末的物相組成，均主要由γ-(Ni,Cr,Fe,Cu)固溶體、FeNi3、Cr7C3、Cr23C6、Mo2C、MoSi2、Fe2Mo等組成。

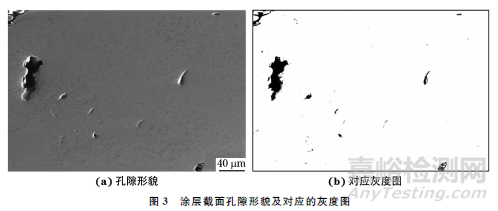

圖3為涂層截面孔隙形貌及對應的灰度圖，統計得到涂層的平均孔隙率為2.48%。涂層中孔隙形態多樣，除了分布廣泛的獨立閉合微孔外，還有少量由多個微孔交互連通的通孔。由于噴涂時熔滴包裹未熔顆粒周圍，其堆積和搭接具有隨機性，因此涂層中極易出現因填充不充分而形成的孔隙聚集現象。
2.2 硬度分布
由圖4可知，涂層截面顯微硬度呈小范圍波動，其中最高硬度可達874HV，最低硬度為735HV，平均硬度為792.91HV，基體的平均硬度約為123HV，涂層的硬度為基體的6倍以上。在涂層中分富鎳區與富鉻區，富鉻區分布不均勻，硬度測試時壓痕的隨機性使得顯微硬度出現波動。在施加載荷初期，壓痕處孔隙等微缺陷處產生應力集中而出現裂紋，在壓應力作用下壓痕長度增加，因此硬度較小。涂層的孔隙等微缺陷主要集中在涂層中間部分，因此中間部分的硬度較低。在粒子撞擊的夯實作用下涂層近表層處的加工硬化效果增強，因此顯微硬度較高。
2.3 摩擦磨損性能

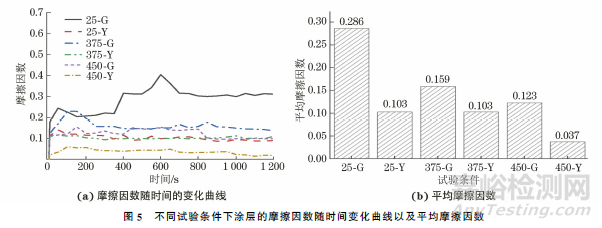

由圖5可知：在不同潤滑條件下涂層在試驗前期0~150s時間內的摩擦因數急劇增加并隨之在短時間內達到平穩狀態，而后又出現波動現象，其中干摩擦條件下涂層的摩擦因數較大，且波動較大，這是因?yàn)榇藭r(shí)涂層與對磨件間無潤滑液和保護膜，表面直接接觸，磨損劇烈。隨著試驗溫度由25℃升高至450℃，涂層的平均摩擦因數降低。油潤滑條件下涂層的摩擦因數更加平穩，平均摩擦因數偏低，并且摩擦因數達到平穩階段所需時間較短，短于100s，說明潤滑油在涂層與對磨件之間形成的油膜起到了減摩耐磨的效果；油膜使涂層與對磨件表面分離，發生流體潤滑，在壓力作用下，部分潤滑油進入涂層孔隙中起到了儲油作用，為摩擦表面持續提供油膜所需的潤滑油，使表面油膜不易破損；450℃時涂層的平均摩擦因數最低，表現出優異的減摩效果。
由圖6可以看出：涂層的磨損質量損失隨試驗溫度的升高和油潤滑條件的施加而減小，而基體的磨損質量損失隨試驗溫度升高而增大，但施加潤滑油后磨損質量損失略微減小，對比發現施加潤滑油后涂層耐磨性提升的程度比基體顯著；相同試驗溫度和潤滑條件下涂層的磨損質量損失明顯低于基體，在450℃油潤滑條件下涂層的磨損質量損失僅為7.35mg，為基體的1/4左右，說明涂層具有優異的耐磨性能。
由圖7可以發現，在450℃油潤滑條件下涂層磨痕的最大峰高為46.9μm，基體磨痕的最大峰高為155.7μm，涂層磨痕很淺，進一步說明涂層在高溫下具有優異的耐磨性能。
由圖8可知，在25℃干摩擦條件下涂層表面磨損嚴重，涂層剝落痕跡明顯，并且因涂層內硬質相分布不均勻造成其表面磨痕較粗糙。當干摩擦條件下的試驗溫度升至375℃時，對表面磨損產生的零星分布的深灰色區域進行EDS分析后，發現該區域主要為鐵的氧化物，由于涂層中鐵含量較少，而經磨損后表面鐵元素含量顯著增加，說明磨損過程中涂層表面與對磨件出現了材料轉移，隨磨損時間延長，轉移的材料逐漸積聚而形成含鐵氧化物轉移層；雖然該轉移層能夠在一定程度上緩解涂層的磨損，但由于氧化物在硬度高的同時，其脆性也較大，在高溫下的相對切向運動中易使涂層發生斷裂，轉移層也會出現剪切斷裂，從而在涂層磨損表面出現氧化物剝落的痕跡以及因切向應力作用而形成的垂直于摩擦方向的微裂紋。隨著干摩擦條件下的試驗溫度升高至450℃，磨損表面轉移層面積較大，垂直于滑動方向的裂紋寬度減小，因轉移層的磨損而在涂層表面形成碎屑。氧化物轉移層的形成說明在高溫干摩擦下涂層表現出黏著磨損與氧化磨損的復合特征。
在油潤滑條件下涂層表面的磨損程度較輕，在25℃和375℃下磨損表面出現犁溝、劃痕以及剝落顆粒損傷痕跡，在對磨件剪切應力循環作用下顆粒剝落，并在潤滑油的包裹下以及對磨件施加的正應力作用下，對涂層表面進行研磨，起到了磨料的作用；375℃下磨損表面還出現了橘皮狀氧化物碎片，這是由于在噴涂過程中部分熔滴動能不足而撞擊基體不充分，層間內聚力較差，在磨損中易發生片層狀剝落，但對磨件部分正應力發揮的“夯實”效應使橘皮狀氧化物碎片未徹底剝離于涂層表面。因此，在油潤滑條件下25℃時涂層的磨損機制為磨粒磨損，而375℃下的磨損機制為磨粒磨損及黏著磨損。450℃時涂層磨損表面更加平整，沒有明顯的犁溝、劃痕等磨粒磨損的痕跡，磨損程度最輕，此時涂層的磨損機制以黏著磨損為主。
PART 03
結 論
(1) 采用等離子噴涂技術在ZL109鋁合金表面制備的Ni60CuMo合金涂層由富鉻區和富鎳區交替重疊構成，與基體間無明顯的元素?cái)U(kuò)散現象，涂層與基體間的結合方式為機械結合；涂層的物相組成與Ni60CuMo合金粉末相同，主要由γ-(Ni,Cr,Fe,Cu)固溶體、FeNi3、Cr7C3、Cr23C6、Mo2C、MoSi2、Fe2Mo等組成；涂層結構致密，孔隙率為2.48%；涂層的平均顯微硬度為792.91HV，為鋁合金基體的6倍以上。
(2) 與干摩擦條件相比，油潤滑條件下涂層具備更平穩的摩擦因數以及更低的磨損質量損失，且隨試驗溫度的升高，摩擦因數和磨損質量損失均降低，耐磨性能更好；450℃油潤滑條件下涂層的平均摩擦因數為0.037，磨損質量損失為7.35mg，僅為基體的1/4左右，涂層具有優異的耐磨性能。
(3) 干摩擦條件下25℃磨損時涂層出現剝落失效，375，450℃磨損時涂層磨損機制為氧化磨損與黏著磨損；油潤滑條件下25℃磨損時涂層主要發生磨粒磨損，375℃磨損時的磨損機制為磨粒磨損及黏著磨損，450℃時涂層磨損表面平整，磨損機制以黏著磨損為主。
