01 案例問題

某產品銘牌上標有Ⅱ類器具符號，使用“三插插頭三芯電源軟線”的電線組件，器具輸入插口的接地懸空，如圖1所示。

圖1  器具輸入插口的接地懸空

（圖片來源于實拍）

這個結構可以嗎?

02 案例分析

筆者個人認為，該結構不妥當，理由如下：

1  銘牌上有Ⅱ類器具符號 + 三插插頭三芯電源軟線電線組件 + 器具輸入插座（懸空接地端） =  “兩不像”的產品。

如果按產品明示“Ⅱ類器具”，根據GB?4706.1-2005《家用和類似用途電器的安全 第1部分：通用要求》標準27.1條款就不應該有接地措施；如果按Ⅰ類器具，則銘牌標有Ⅱ類器具“回”符號，兩者自相矛盾。

2  筆者猜測該產品原本就不需要接地，用兩插插頭容易松動所以用了“三插”插頭。其實在GB/T?2099.1-2008《家用和類似用途插頭插座?第1部分：通用要求》、GB/T?1002-2008《家用和類似用途單相插頭插座 型式、基本參數和尺寸》標準里有符合規定的“三插插頭+兩芯電源軟線”結構，示例如圖2所示。

注：配線60227 IEC 53  2 X 1.5mm2

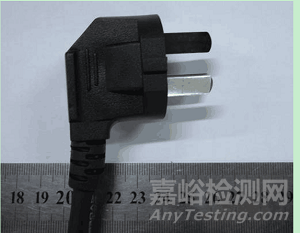

圖 2黑色接地銷片配兩芯電源軟線的250V 16A插頭

（圖片來源于實拍）

綜上所述，案例問題的結構一方面標有“回”符號明示產品是Ⅱ類器具，另一方面三插插頭+三芯電源軟線+帶接地耦合器都有“接地措施”，在產品內部接地是懸空狀態，既不符合Ⅰ類器具的規定，也不符合Ⅱ類器具的規定，標識與結構自相矛盾。

03 標準條款

GB?4706.1-2005《家用和類似用途電器的安全 第1部分：通用要求》（IEC?60335-1:2004，IDT）標準

7.1 器具應有含下述內容的標志：

——額定電壓或額定電壓范圍,單位為伏(V)；

——電源性質的符號，標有額定頻率的除外；

——額定輸入功率,單位為瓦(W)或額定電流,單位為安(A);

——制造商或責任承銷商的名稱、商標或識別標志；

——器具型號或系列號；

——GB/T 5465. 2(idt IEC 60417）的符號 5172，僅在Ⅱ類器具上標出；

——防水等級的IP代碼，IPX0不標出。

27. 1 萬一絕緣失效可能帶電的0I類和I類器具的易觸及金屬部件，應永久并可靠地連接到器具內的一個接地端子，或器具輸入插口的接地觸點。

接地端子和接地觸點不應連接到中性接線端子。

0類、Ⅱ類和Ⅲ類器具，不應有接地措施。

除非是保護特低電壓電路，否則安全特低電壓電路不應接地。

通過視檢確定其是否合格。

注1：如果易觸及金屬部件，用連接到接地端子或接地觸點的金屬部件，將其與帶電部件屏蔽開，則不認為萬一絕緣失效它們可能帶電。

注2：未經受21.1試驗的裝飾罩蓋，其后面的金屬部件被認為是易觸及金屬部件。

GB/T 1002-2008 《家用和類似用途單相插頭插座 型式、基本參數和尺寸》標準

5.6 額定電流為16A的單相兩極無接地插頭形式、參數和尺寸應與額定電流16A的單相兩極帶接地插頭形式、參數和尺寸一樣，但應不可拆線插頭。接地插銷位置為保護門驅動片，顏色為黑色，并不接導線，不標注接地符號，僅作為與插座時打開保護門的驅動裝置。
