測試性指產品能及時準確確定其工作狀態，并有效隔離其內部故障的能力。良好的測試性設計對于提高裝備的維修保障水平和戰備完好性、降低全壽命周期費用等具有重要意義。近年來，通過測試性試驗工作的推進，裝備測試性水平的摸底、增長、驗證得到了技術實踐。

本文以氣象雷達為研究對象，給出了一種氣象雷達測試性試驗方法。通過這種方法，在產品研制階段，不僅對氣象雷達測試性設計進行實際驗證，還降低了試驗的成本和風險，縮短了試驗周期，提高了試驗結果的可信度。

總體思路

氣象雷達測試性試驗方案總體流程如圖1。首先，根據氣象雷達的結構和功能進行故障模式影響與危害性（Failure Modes，Effect and Criticality Analysis，F(xiàn)MECA）分析，梳理氣象雷達的各層級的劃分以及對應的功能，分析各層級的故障模式及其對產品的影響、檢測方式、嚴酷度、故障率等，作為測試性試驗的輸入。其次，設計試驗方案。采用最低可接受值試驗方案確定初步樣本量，結合基于最小舍入誤差排序補充的按比例分層抽樣的分配法進行樣本量分配，并建立備選故障樣本庫，選取試驗樣本。在試驗過程中，根據備選樣本庫中每個試驗樣本的故障注入方式、注入成功判據、故障上報內容，來逐一進行驗證，判定故障注入有效性。最后，對試驗數據進行整理，得出故障檢測率（Fault Detect Rate，F(xiàn)DR）和故障隔離率（Fault Isolation Rate，F(xiàn)IR），對氣象雷達的測試性設計進行定性和定量評估，為測試性設計提出建議。

圖1 氣象雷達測試性試驗方法總體框圖

01FMECA分析

FMECA分析在整個測試性試驗中擔任的是測試性輸入的角色，通過分析產品的組成、結構，從不同層級分析產品的故障模式及其對產品的影響、檢測方式、嚴酷度、故障率等，對測試性試驗最終能否真實有效地反應產品測試性水平起到關鍵作用。目前FMECA分析主要有兩種方法，分別是硬件FMECA分析方法和功能FMECA分析方法，兩種分析方法最大的區別在于分析順序，前者是按照器件級、功能電路級、內場可更換單元（Shop Replaceable Unit，SRU）級、外場可更換單元（Line Replaceable Unit，LRU）級、子系統級自下而上的逐級分析；后者是從子系統級、LRU級自上而下的進行分析。

目前裝備FMECA分析一般采用的是硬件法，為確保氣象雷達測試性試驗更好地開展，本文采用了硬件法和功能法相結合的氣象雷達測試性試驗FMECA方法。首先需要確定最低約定層級，元器件的故障是產品發生故障的最終原因，因此選擇器件級作為氣象雷達的最低約定層級。參考GJB&Z 299C-2006《電子設備可靠性預計手冊》中元器件的故障模式、故障原因、故障率等，分析氣象雷達中所有元器件。特別的，天線中機械類元件的故障也需要分析。接著，將器件級的故障模式作為功能電路級的故障原因，分析功能電路級的故障模式及其對產品的影響，并以此類推向SRU級、LRU級、氣象雷達逐級分析。為了確保各層級的故障模式盡可能涵蓋所有的失效形式，結合相似產品發生過的故障模式，根據氣象雷達的功能和輸出類別對子系統、LRU級故障模式進行補充。在整個分析過程中，需要注意：1）確保故障模式描述清晰、準確；2）故障率數據來源可靠，計算精準。

02試驗方案

考慮到試驗風險、費用及時間，國內測試性試驗樣本量分配一般采用按比例簡單隨機抽樣的方法，該方法樣本量選取隨機性大，無法根據產品自身結構特點分配樣本，使樣本缺乏代表性，降低樣本量的可信度。因此本文采用的是結合基于最小舍入誤差排序補充的按比例分層抽樣的分配法，不但保證了樣本結構與產品總體一致，提高了樣本的代表性，而且可信度高。

1.樣本量確定

樣本量的確定是確定試驗所需要注入的故障模式樣本總數，即確定試驗的總規模。在現行的國家軍用標準中，對樣本量確定有詳細規定的標準有限，根據GJB2027-1994《維修性試驗與評定》的“附錄C測試性一般試驗方法”中規定，樣本量不應小于30。對于測試性試驗，樣本量若過少將無法覆蓋所有故障模式。因此在工程應用中，會根據不同產品的特點確定樣本量確定方法。常用的基于二項分布的樣本量確定方法有基于抽樣檢驗理論的樣本量確定方法、考慮雙方風險的樣本量確定方法、考慮最低可接受值的樣本量確定方法、基于截尾序貫法的樣本量確定方法。

本文的氣象雷達是一個復雜的系統，若選取功能電路級或SRU級故障模式，樣本量將達到幾千或幾萬，超出工程的承受能力，因此選取其LRU級故障模式，既滿足樣本量不小于30的要求，又能保證故障模式的覆蓋性要求。通過統計，LRU級故障模式總數為M。依據氣象雷達的功能性能設計，采用最低可接受值試驗方案確定初步樣本量：

（1）

式中：

N—故障模式初步樣本量；

c—合格判定數；

—接受概率為β時的故障檢測率；

β—訂購方風險。

根據式（1）進行計算得到滿足條件的多組樣本量（N,c），在多組樣本量中選取大于M的最小值作為初步樣本量N。

2.樣本量分配

樣本量分配是將初步樣本量分配到氣象雷達的故障模式中，確定每個故障模式需要注入的次數。樣本量的分配直接影響到試驗結果的準確性。

現行的國家軍用標準中，對裝備測試性試驗樣本分配方法有詳細規定的只有GJB2072-1994《維修性試驗與評定》，在其“附錄B維修作業樣本的選擇與分配方法（補充件）”中提供了兩種維修作業樣本的分配方法，分別是按比例分層抽樣的分配法和按比例簡單隨機抽樣的分配法。按比例分層抽樣的分配方法更能充分保證樣本結構與產品總體一致，提高樣本的代表性。氣象雷達系統復雜，具有多個LRU，樣本量最好具有代表性，因此采用按比例分層抽樣的分配方法。

設第i個故障模式的相對發生頻率為：

（2）

式中：

Qi—第i個故障模式對應的LRU數量；

Ti—第i個故障模式對應LRU的工作時間系數；

—第i個故障模式的故障率。

一般設總的預選樣本量為n初步樣本量N的4倍，則第i個故障模式的預選樣本量ni為：

（3）

對其進行四舍五入后取整數，則丨ni丨為第i個故障模式分配的樣本量。

但在使用該方法時，常會出現分配完的樣本總數不等于初步樣本量的情況，因此還需進行樣本量的補充。GJB2072-1994中給出了使用手動補充分配的方法，但氣象雷達系統的結構復雜、故障模式多，具有較大的樣本量，為了提高工程效率，因此本文采用基于最小舍入誤差排序的補充方法。

設分配后樣本總數與初步樣本量之差為：

（4）

記第i個故障模式的舍入誤差為：

（5）

當＜0時，將舍入誤差為正的故障模式自大到小進行排序，將最大的前丨丨個故障模式的樣本量補充1；若舍入誤差為正的故障模式數少于丨丨，則將所有ni加0.5，記新的樣本差為，新的舍入誤差為，重新排序，將舍入誤差最大的前個故障模式的樣本量補充1。

當＞0時，將舍入誤差為負的故障模式自小到大進行排序，將最小的前丨丨個故障模式的樣本量減少1；若舍入誤差為負的故障模式數少于丨丨，則將所有ni減0.5，記新的樣本差為，新的舍入誤差為，重新排序，將舍入誤差最小的前個故障模式的樣本量減少1。

3.備選故障樣本庫建立

備選樣本庫是指所有備選故障樣本的集合，試驗樣本都從該庫中進行選取。在測試性試驗驗證中，備選樣本庫的建立對于試驗驗證非常重要，備選樣本庫建立的合理性以及優越性，對于產品的設計缺陷能否充分暴露出來有很大的影響。氣象雷達測試性樣本庫是基于各故障模式的樣本量建立的，根據FMECA分析中該故障模式的故障原因選取合適的故障注入方式模擬該故障模式的發生，制定判定系統對故障的檢測、隔離成敗的依據。

故障注入方式的選取是測試性試驗的核心技術之一，是測試性試驗工作開展的基礎。目前故障注入方式大致分為模擬故障注入方式、硬件故障注入方式和軟件故障注入方式三種。模擬故障注入方式由于需要建立精準詳細的產品仿真模型，在工程中尚未應用。硬件故障注入有總線故障注入、探針故障注入、插拔式故障注入和轉接板故障注入，這些故障注入方法特點各異，對產品的驗證影響也不同。軟件故障注入方式，主要是根據故障模型通過修改可編程芯片的代碼來模擬芯片的一些基本故障，從而模擬由其基本故障而產生的功能故障。硬件故障注入方式會對產品造成物理破壞，影響產品后續其他試驗的結果；軟件故障注入能減少對產品的破壞，節約試驗成本，但可模擬的故障模式有限。

針對氣象雷達樣機數量有限、造價昂貴等情況，在建立氣象雷達備選樣本庫時需注意以下幾點：1）優先考慮軟件故障注入、外部總線故障注入、轉接板故障注入等對硬件不造成破壞的方式；2）在軟件注入時需要做好備份，便于注入完畢后恢復；3）對于無法注入的故障模式，為了確保試驗的覆蓋率，運用貝葉斯多樹網絡傳播算法來求解與該故障等效的其他注入點，尋找等效的方式進行故障注入。摘取了氣象雷達的備選樣本庫如表1。

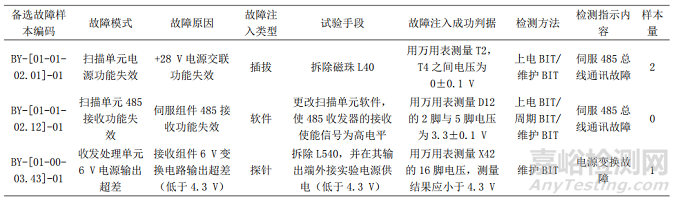

表1 氣象雷達備選樣本庫

LIBS技術在高電壓工程中的應用展望

測試性試驗實施是根據試驗方案確定待注入的故障樣本，采用合適的故障注入方法與設備，注入受試裝備中，啟動裝備機內測試、外部測試設備等對所注入的故障進行故障檢測與隔離，并記錄檢測與隔離結果的過程。在測試性試驗驗證中，試驗實施流程的制定是否合理和高效，影響著整個驗證試驗的周期和結果。不合理的試驗流程會造成產品的損壞，致使試驗結果的真實性和準確性受到影響，因此制定合理的試驗實施流程十分關鍵。

針對氣象雷達，本文制定了一套高效合理的試驗實施流程，如圖2所示。在整個試驗實施過程中，需要注意以下幾點：1）試驗前，對氣象雷達系統進行連接和測試，檢查確認氣象雷達與試驗設備或交聯環境的交聯完備無誤，確認產品狀態的完好性；2）試驗中，根據備選樣本庫中每個試驗樣本的故障注入方式、注入成功判據、故障上報內容，來逐一進行驗證，判定故障注入有效性，如果注入故障方式失敗，依據試驗流程設計，修改注入方式；3）每完成一次故障注入后都需對氣象雷達進行檢測，確保其工作狀態恢復正常，不會對下一次的故障注入試驗造成影響；4）試驗后，依據試驗設計流程，進行產品的功能性能檢查。

圖2 氣象雷達測試性實施流程

結束語

本文結合氣象雷達結構和功能特點，采用了硬件法和功能法相結合的FMECA分析法對氣象雷達進行了準確分析，并利用最低可接受值試驗方案確定初步樣本量，結合基于最小舍入誤差排序補充的按比例分層抽樣的分配法進行樣本量分配，并建立備選故障樣本庫，選取試驗樣本。制定了一套高效合理的試驗實施流程，提高試驗工作效率。利用這種方法可以準確得到氣象雷達的故障檢測率和故障隔離率的定量指標，發現氣象雷達測試性設計缺陷，為氣象雷達測試性設計改進提供依據，從而使裝備技術水平得到提高。

引用本文：

林冠，陸錫江.一種氣象雷達測試性試驗方法[J].環境技術,2022,40(01):137-141.
