本文只就所示路徑的爬電距離、電氣間隙的計算按照GB 9706.1-2020標準進行驗證，路徑的符合性或在文字中加以修改，不作判定。

我們先來看案例背景：

有上文可知：

污染等級PD2，過電壓類別II，海拔≤2000m（無需注意倍增系數），材料類別IIIb。以及防護類別和工作電壓大小如下：

A:初級到塑料外殼，2MOPP對患者的防護措施，工作電壓有效值240VAC。

爬電距離：

見表12。240V在125V與250V之間，可以直接取250V檔，比較嚴格（8.0mm）。也可以使用內插法計算，計算方式如下：

（240-125）/（250-125）*（8-6）+6=7.84mm

向上修約至大值=7.9mm

電氣間隙：

可以見得，電氣間隙直接取5.0mm即可。

綜上所述：

綜上：A：

爬電距離=7.9mm

電氣間隙=5.0mm（當然嚴于標準，取爬電距離8.0mm也是可行的）。

B:初級到次級，2MOPP對患者的防護措施，工作電壓有效值590VAC。

爬電距離：

見表12。590V在500V與660V之間，可以直接取660V檔，比較嚴格（21.0mm）。也可以使用內插法計算，計算方式如下：

（590-500）/（660-500）*（21-16）+16=18.81mm

向上修約至大值=18.9mm

電氣間隙：

可以見得，電氣間隙直接取12.0mm即可。（當然嚴于標準，取爬電距離21.0mm也是可行的）。

C:初級到次級，2MOPP對患者的防護措施，工作電壓有效值200VAC。

爬電距離：

見表12。200V在125V與250V之間，可以直接取250V檔，比較嚴格（8.0mm）。也可以使用內插法計算，計算方式如下：

（200-125）/（250-125）*（8-6）+6=7.20mm

向上修約至大值=7.2mm

電氣間隙：

可以見得，電氣間隙直接取5.0mm即可。（當然嚴于標準，取爬電距離8.0mm也是可行的）。

D:初級到次級，2MOPP對患者的防護措施，工作電壓有效值20VAC。

爬電距離：

見表12。20V在12V與30V之間，可以直接取30V檔，比較嚴格（4.0mm）。也可以使用內插法計算，計算方式如下：

（20-12）/（30-12）*（4-3.4）+3.4=3.67mm

向上修約至大值=3.8mm

電氣間隙：

可以見得，電氣間隙直接取2.0mm即可。（當然嚴于標準，取爬電距離4.0mm也是可行的）。

E:次級到次級，2MOPP對患者的防護措施，工作電壓有效值590VAC。

爬電距離：

見表12。590V在500V與660V之間，可以直接取660V檔，比較嚴格（21.0mm）。也可以使用內插法計算，計算方式如下：

（590-500）/（660-500）*（21-16）+16=18.81mm

向上修約至大值=18.9mm

電氣間隙：

可以見得，電氣間隙直接取12.0mm即可。（當然嚴于標準，取爬電距離21.0mm也是可行的）。

F:次級到次級，2MOPP對患者的防護措施，工作電壓有效值240VAC。

爬電距離：

見表12。240V在125V與250V之間，可以直接取250V檔，比較嚴格（8.0mm）。也可以使用內插法計算，計算方式如下：

（240-125）/（250-125）*（8-6）+6=7.84mm

向上修約至大值=7.9mm

電氣間隙：

可以見得，電氣間隙直接取5.0mm即可。（當然嚴于標準，取爬電距離8.0mm也是可行的）。

G:次級到次級，2MOPP對患者的防護措施，工作電壓有效值590VAC。

爬電距離：

見表12。590V在500V與660V之間，可以直接取660V檔，比較嚴格（21.0mm）。也可以使用內插法計算，計算方式如下：

（590-500）/（660-500）*（21-16）+16=18.81mm

向上修約至大值=18.9mm

電氣間隙：

可以見得，電氣間隙直接取12.0mm即可。（當然嚴于標準，取爬電距離21.0mm也是可行的）。

H:初級到AP，2MOPP對患者的防護措施，工作電壓有效值240VAC。

爬電距離：

見表12。240V在125V與250V之間，可以直接取250V檔，比較嚴格（8.0mm）。也可以使用內插法計算，計算方式如下：

（240-125）/（250-125）*（8-6）+6=7.84mm

向上修約至大值=7.9mm

電氣間隙：

可以見得，電氣間隙直接取5.0mm即可。（當然嚴于標準，取爬電距離8.0mm也是可行的）。

I:初級到患者連接，2MOPP對患者的防護措施，工作電壓有效值240VAC。

爬電距離：

見表12。240V在125V與250V之間，可以直接取250V檔，比較嚴格（8.0mm）。也可以使用內插法計算，計算方式如下：

（240-125）/（250-125）*（8-6）+6=7.84mm

向上修約至大值=7.9mm

電氣間隙：

可以見得，電氣間隙直接取5.0mm即可。（當然嚴于標準，取爬電距離8.0mm也是可行的）。

J:L 到 N，1MOOP對操作者的防護措施，工作電壓有效值240VAC。（圖中未畫出）

見表16，240V在200V與250V之間，可以直接取250V檔，比較嚴格（2.5mm）。也可以使用內插法計算，計算方式如下：

（240-200）/（20-200）*（2.5-2.0）+2.0=2.4mm

電氣間隙：

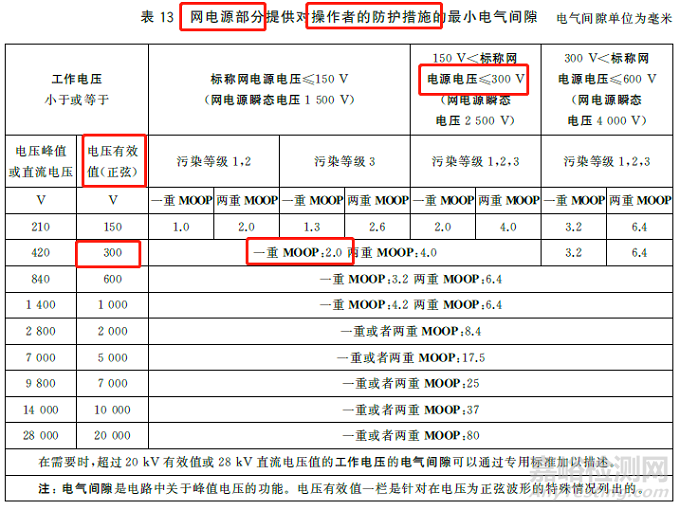

見表13,14，可以得出在2000米時候1MOOP電氣間隙是2.0mm。（當然嚴于標準，取爬電距離2.5mm也是可行的）。
