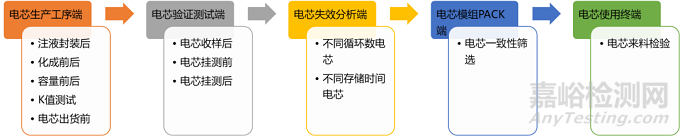

鋰離子電池的電壓和內阻是兩個重要的電池參數，準確及快速表征這兩個參數是監控電池生產穩定性及電池狀態、提升生產和測試效率的關鍵。需要測試電芯的電壓和內阻兩個參數的場景包括：
快速、準確又低成本的測試電芯的電壓和內阻，可幫助電芯企業加快研發及生產速率。本文采用一種自動測試電芯電壓和內阻的設備RO1100，它具有高集成度、高開放性、系統功能完善、最大限度的減少人為干預、快速實現電池電壓內阻測定。
圖1.電壓內阻測試：傳統方法(左)與自動化方法(右)示意圖
|
傳統測試方法 |
自動化測試方法 |
|---|---|
|
逐個電芯手動測量， 費時費力 |
設備有四通道，可一次性 對2個電芯連續測試 |
|
測試夾子的接觸力無法固定，接觸電阻波動較大， 導致測出的電阻波動較大 |
測試夾子的接觸力固定，接觸電阻固定，測出的電阻波動小 |
|
一次只能測試一個電芯， 測試效率低 |
一次可測試兩個電芯，測 試效率高，大于15個/分鐘 |
|
每次夾持測試，容易損傷極耳 |
平面接觸，對極耳損失小 |
|
需手動記錄電芯barcode 和電阻內阻數據，并上傳 至監控系統，容易出錯 |
自動掃碼電芯，自動測 試電壓內阻數據并保存 |
|
需人工判定電壓和內阻是否在規格范圍，對測試人員要求高 |
自動化軟件可設置電壓規格范圍，超出規格自動報警 |
表1.傳統方法與自動化方法對比
測試結果
對四個小軟包鋰離子電芯的電壓內阻重復性測試100次，總測試時間少于7min，從測試結果來看，內阻COV均小于0.5%，電壓COV均小于0.01%，說明重復性很好，可以幫助測試人員快速穩定的評估電芯的當時狀態。
圖2.四個電芯的電壓內阻測試結果
來源：元能科技
