S-N曲線試驗獲取

材料疲勞性能試驗所用標準試件，一般是小尺寸(3-10mm)光滑圓柱試件。材料的基本S-N曲線，給出的是光滑材料在恒幅對稱循環應力作用下的裂紋萌生壽命。

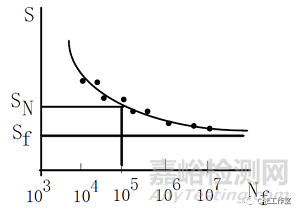

用一組標準試件（通常為7-10件），在給定的應力比R=-1下，施加不同的應力幅Sa，進行疲勞試驗，記錄相應的壽命N，即可得到S-N曲線，如下圖所示：

S-N曲線試驗獲取

由S-N曲線確定的，對應于壽命N的應力，稱為壽命為N循環的疲勞強度(fatiguestrength),記作SN。

壽命N趨于無窮大時所對應的應力S的極限值 Sf，稱為材料的疲勞極限(endurance limit )

不同材料無限壽命假設：

鋼材，107次循環；焊接件，2×106次循環；有色金屬，108次循環。

常用S-N曲線表達形式

冪函數：Sm N=C  兩邊取對數變形形式LgS=A+BLgN

材料參數 A=LgC/m, B=-1/m

指數式 ：ems.N=C

三參數式 ：(S-Sf )m.N=C

上述三個表達形式中冪函數應用最為廣發，因S-N曲線描述的是高周應力疲勞，故公式使用下限103，上限則由疲勞極限定義。
