摘要：振動、海拔、環境溫度和濕度對電路的影響，電源等對電路的影響。

一、振動對電路的影響

表現為水運、航空、陸路運輸對線路板上電子元件焊接的影響，造成虛焊。亦會造成接線端子松動、接頭松動、接插件松動等。工廠應做振動測試。

二、環境溫度和濕度對電路的影響

超低溫濕度大驅動IC損壞原因分析，電路形式：TM1638驅動PMS3231AG共陰數碼管。

1、原因分析

在電路板上溫度特性最差的是電解電容。目前，普通的電解電容一般標稱值為零下40度，在零下40度或更低溫度的時候，電解電容的特性會變得很差甚至會完全失效。這是由于在零下40度或更低溫度的時候，電解電容的電解液粘度變大甚至會出現結晶現象。

2、相應對策

1）加裝-55度的低溫電解電容，這樣在零下40～45度時（查閱氣象資料，近年東北的部分區域，冬季最冷的時候最低溫度在-40到-45度之間），電容仍能正常工作。另外，鉭電容具有非常好的低溫特性，針對氣候寒冷地區的顯示屏，可以加裝1-2個鉭電容，以保證低溫下良好的濾波特性。

2）在顯示屏內加裝溫控裝置和加熱裝置。溫控系統確保顯示屏在超低溫狀態下無法開機。在冬天嚴寒天氣時，在顯示屏開機之前，通過加熱裝置，提前一段時間（1～2個小時），對顯示屏內部進行加熱，使屏內溫度在零下25度以上，然后再打開顯示屏電源。

3）在PCB上或電源接線柱上加一個瞬態電壓抑制二極管（Transient Voltage Suppressor）簡稱TVS。TVS是一種二極管形式的高效能保護器件。在超低溫電容失效的情況下，TVS二極管能吸收高壓毛刺，避免板上器件受到損壞。5V電源電壓，TVS二極管的鉗位電壓可以選擇在7.0V左右。

3、空氣濕度大

濕度分為絕對濕度和相對濕度。溫度越低，濕度越小，空氣中的水蒸汽有部分凝結成水，故濕度降低；反之溫度越高，濕度越大。絕對濕度是指每立方米的空氣中含有水蒸氣的質量。凝露是指水蒸氣在空氣中達到飽和度的程度時，在溫度相對較低的物體上凝結的一種現象。

凝露是在濕度達到一定程度時的一種特殊現象，線路板可以刷三防漆做防護。

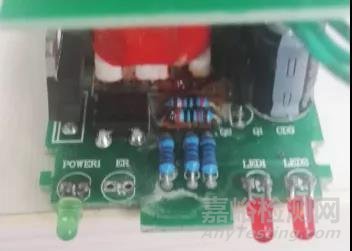

4、凝露對電路產生的影響圖片

圖1、板正面

圖2、板反面

三、高海拔對電路的影響

1、高海拔對電氣間隙的影響

海拔超過2000米時，元氣件的絕緣性能將下降，需要使用大爬距的加強型絕緣件，因此電氣間隙要大。

2、高海拔對散熱的影響

隨著海拔高度的增大，空氣的密度逐漸降低，而對流換熱能力和設備的整體熱容量也不斷的減少。因此，所有依賴于自然對流和強迫風冷散熱的設備在高海拔的情況下需要用更多的空氣流量來保持與海平面下同樣的溫升。

四、供電電路電源采用電池

1、電池介紹

1）鋰電池介紹

一次鋰電池，就是不能充電的，一次性的，而二次鋰電池又稱鋰離子電池，是可以循環充電的。

一次鋰電池，里面的鋰是金屬鋰，充電也可以的，就是因為金屬鋰太活潑，充電不安全，容易爆炸，所以當一次電池用。

二次鋰電池，里面的鋰是鋰離子或鋰聚合物，很安全。

（1）鋰原電池

也稱一次鋰電池。可以連續放電，也可以間歇放電。一旦電能耗盡便不能再用。鋰原電池自放電很低，可保存3年之久，在冷藏的條件下保存，效果會更好。將鋰原電池存放在低溫的地方，不失是一個好方法。

（2）鋰離子電池

也稱二次鋰電池。在20℃下可儲存半年以上，這是由于它的自放電率很低，而且大部分容量可以恢復。

鋰電池存在的自放電現象，如果電池電壓在3.6V以下長時間保存，會導致電池過放電而破壞電池內部結構，減少電池壽命。因此長期保存的鋰電池應當每3~6個月補電一次，即充電到電壓為3.8V~3.9V（鋰電池最佳儲存電壓為3.85V左右）、保持在40%~60%放電深度為宜，不宜充滿。電池應保存在4℃~35℃的干燥環境中或者防潮包裝。要遠離熱源，也不要置于陽光直射的地方。

鋰電池的應用溫度范圍很廣，在北方的冬天室外，仍然可以使用，但容量會降低很多，如果回到室溫的條件下，容量又可以恢復。

2、電池電壓范圍

1）12V電瓶（比如汽車應用）電壓范圍10.5V～14.5V，需要考慮后接電路的穩壓，比如UPC78M08AHF穩壓到8V。

2）3.6V鋰原電池（比如電力接地短路故障指示器應用）2.0V～3.6V，需要考慮后接電路的穩壓以及繼電器低電壓工作情況。

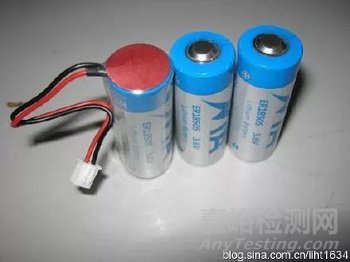

ER18505電池：

Specification

① Nominal voltage：3.6V

② Nominal capacity：4000mAh(1mA / 2.0V)

③ Discharge end-voltage：2.0V

④ Max. constant discharge current：100mA

⑤ Max. pulse current：200mA

⑥ Ambient temperature range：-40℃~ +85℃

⑦ Storage life：≥10 year, Yearly self-discharge≤1%

五、溫度對線路板自身的影響

如：焊盤不容易上錫

1）不上錫多發生在夏天，高溫空氣濕度大，將線路板從室外轉移到室內，容易導致線路板表面有濕氣。

2）線路板拆封后，SMT工廠內部環境不好或溫度高，空氣偏酸或堿，在室內高溫度的催化下極容易導致表面氧化，不易上錫。

3）SMT焊接過程中，注意人手不要觸摸線路板。

4）特別要注意，焊接完一面盡快焊另一面，否則極容易污染另一面，導致不易上錫。

5）刷完錫膏馬上過爐，否則錫膏的化學成份導致氧化焊盤，導致不易上錫。
