1、Ag離子遷移現象的發現

      （1）Ag離子的遷移現象是1954年由美國貝爾研究所的D.E.YOST把它作為PCB的一個問題提出來的。在該報告中介紹了在電話交換機或電子計算機等所使用的端子上的Ag，在絕緣板上溶解析出，由離子電導使絕緣遭到破壞的案例。

      在PCBA上應用Ag的場合如下：

      ①PCB上的印制導線及圖形采用電鍍或還原鍍工藝涂敷的Ag層；

      ②引線和端子采用Ag鍍層的元器件；

      ③為改善PCB導體的外觀、可焊性和導電性等為目的的Ag鍍層；

      ④含Ag的釬料。

      特別是在場合③的情況下，Ag不只是覆蓋在導體的表面，而且在導體的側壁也有附著。而這在PCB上留下了日后Ag遷移的危險隱患。

      （2）離子遷移發生過程可分為：

      陽極反應（金屬溶解）；

      陰極反應（金屬或金屬氧化物析出）；

      電極間發生的反應（金屬氧化物析出）。

      電子材料的離子遷移是由與溶液和電位有關的電化學現象所引起的，與從金屬溶解反應、擴散和電泳中產生的金屬離子移動反應及析出反應有關。

      特別是在高密度組裝的電子設備中，材料及周圍環境相互影響導致離子遷移發生而引起電特性的變化，已成為故障的重要原因。金屬離子的遷移現象，最典型的是Ag離子的遷移。

2、Ag離子的遷移機理

（1）Ag離子遷移發生的條件

      在PCB上含Ag的電極間由于吸濕和結露等作用吸附水分后再加入電場時，金屬Ag從一個電極向另一個電極移動，析出Ag或化合物的現象稱為Ag離子遷移。

      顯然Ag離子遷移發生的前提是：

      ①必須在兩電極間的絕緣物表面或內部存在著導電性或?qū)щ姷臐駳獗∧ぃ?/span>

      ②在兩電極間施加了直流電壓。

（2）Ag離子遷移發生機理和陽極反應

      Ag離子的遷移是電化腐蝕的特殊現象。它的發生機理是當在絕緣基板上的Ag電極（鍍Ag引腳或鍍Ag的PCB布線）間加上直流電壓時，當絕緣板吸附了水分或含有鹵素元素等時，陽極被電離，如圖1所示。

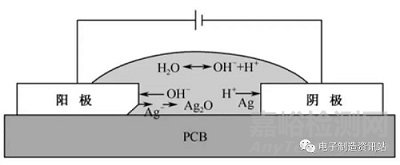

圖1Ag離子遷移機理

      水（H2O）在電場作用下被電離：

      H2O?OH-+H+

      H+移向陰極從陰極上獲得電子變氫氣（H2）向空間逸放掉，而OH-則返向移向陽極，把陽極銀溶解形成氫氧化銀，其化學反應式：

      Ag?Ag++e（氧化反應）

      Ag++OH-?AgOH（還原反應）

      由電化學反應生成的AgOH是不穩定的，很容易和空氣中的氧或合成樹脂中的基團反應，在陽極側生成氧化銀。

      2AgOH?Ag2O+H2O

      假如陽極側不斷地被溶蝕，氧化銀不斷地成長，直到抵達陰極時，便從陰極側被還原而析出Ag，其反應如下：

      Ag2O+H2O?2AgOH?2Ag++2OH-

      由于上述反應是不斷循環的，故Ag2O不斷地從陽極向陰極方向成樹枝狀生長，Ag2O在陰極不斷地被還原而析出Ag。

      Ag的遷移現象不僅沿著絕緣基板的表面發生，而且也會沿著基板的厚度方向發生，如圖2所示。

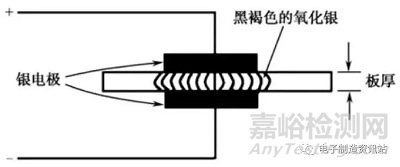

圖2 Ag離子沿厚度方向遷移

圖3 Ag離子沿表面及厚度方向的遷移現象

（3）影響因素

      ①Ag離子的遷移狀態隨有機絕緣板上的分解物的種類，施加的直流電壓的大小、水的純度、處理的溫度、濕度等的不同而不同。

      ②遷移現象的發生，還受電極間存在的一些特定離子的影響，如存在Cl-、Br-、I-、F-等鹵素離子時，遷移現象的發生將變得更容易。作為洗凈劑的有機化合物也能促進遷移現象的發生，如圖4所示。

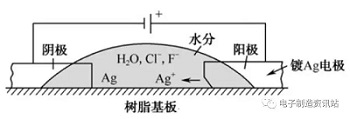

圖4 遷移還受電極間存在的一些特定離子的影響

      ③如果從材料角度來分析離子遷移，如釬料那樣在金屬中添加其他成分后形成合金材料，這時不同金屬的金屬間化合物的形成位置、穩定性及電極電位等多種因素相互影響，產生的原因更加復雜。

      ④由離子遷移發生速度較快的Ag及Cu生成穩定化合物（Ag3Sn、CuxSnx），無鉛釬料合金Sn3.5Ag和Sn0.8Cu的耐遷移特性與Sn的溶解特性相關。與SnPb釬料合金比較，在高Sn的無鉛釬料中，因?yàn)镾n形成了穩定的鈍態膜，故無鉛釬料的耐離子遷移性高。但是，Sn的鈍態膜受環境條件的影響，其穩定性也有喪失的可能。

3、Ag遷移現象對可靠性的危害

（1）是設備工作失常的潛在隱患

      電子材料的離子遷移是由與溶液和電位有關的電化學現象所引起的，與從金屬溶解反應、擴散和電泳中產生的金屬離子移動反應及析出反應等有關。特別是在高密度組裝的電子設備中，材料及周圍環境相互影響導致離子遷移發生，引起電特性的變化而成為故障的原因。

（2）絕緣電阻劣化

      Ag離子遷移對PCB絕緣性能的危害。日本學者綱島通過在酚醛紙積層PCB上的Ag電極上施加250V直流電壓，在40℃、90%RH的環境放置24h，測試得到絕緣電阻的劣化情況，如圖5所示。

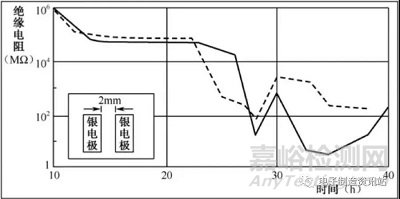

圖5 Ag導體的遷移和絕緣電阻

（3）是引發災難性事件的潛在因素

      隨著Ag遷移過程的發展，黑褐色的 Ag2O不斷朝向陰極側生長，而在陰極側不斷被還原出來的Ag反過來自陰極向陽極生長發展，如圖6所示。

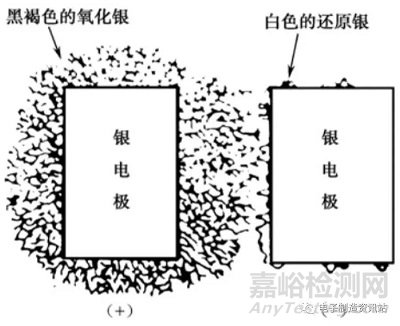

圖6 Ag從陰極向陽極方向成樹枝狀生長

      由陽極向陰極生長的Ag2O和由陰極還原向陽極遷移生長的Ag，當它們未接觸之前，電路工作尚能維持很好的穩定狀態。

      然而，樹枝狀A(yù)g2O和還原Ag的枝晶不斷生長，它們之間一旦相接觸，便會在該處產生瞬間的局部過電流（短路電流）而將其熔斷，于是絕緣電阻又恢復到發生短路前的狀態。就這樣Ag的還原生長與短路熔斷反復進行，便導致對應的絕緣板面局部炭化，而使其處于持續的電短路狀態，造成永久性破壞甚至使基材燃燒起來。
