回彈法檢測混凝土抗壓強度的基本原理：混凝土表面硬度與混凝土極限強度存在一定關系，回彈儀的彈擊重錘被一定彈力打擊在混凝土表面上，其回彈高度和混凝土表面硬度存在一定關系。這樣可以利用回彈儀測試混凝土表面硬度，并結合混凝土碳化深度從而間接測定混凝土強度。

然而，這種檢測方式得到的結果精度較低。不適用于表面和內容有明顯質量差異的構件，結果受混凝土自身原材料、施工工藝、養(yǎng)護條件等眾多因素影響較大。

但不可否認的是，回彈法用于檢測混凝土的抗壓強度已在我國得到了廣泛的應用，實踐證明，采用回彈法推定的混凝土抗壓強值，對于處理工程質量問題具有十分重要的意義。

回彈檢測方法

一、回彈儀檢定

回彈儀檢定周期為半年，當回彈儀具有下列情況之一時，應由法定計量檢定機構按行業(yè)標準《回彈儀》JJG817進行檢定：

1、新回彈儀啟用前；

2、超過檢定有效期限；

3、數(shù)字式回彈儀數(shù)字顯示的回彈值與指針直讀示值相差大于1；

4、經(jīng)保養(yǎng)后，鋼砧率定值不合格；

5、遭受嚴重撞擊或其他損害。

注意還有保養(yǎng)要求，具體詳規(guī)范！

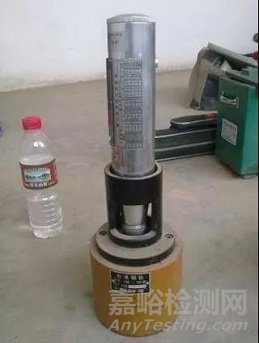

回彈儀率定試驗

二、抽檢構件數(shù)量

按批進行檢測的構件，抽檢數(shù)量不宜少于同批構件總數(shù)的30%且構件數(shù)量不宜少于10件。當檢驗批構件數(shù)量大于30個時，抽樣構件數(shù)量可適當調整，但不得少于國家現(xiàn)行有關標準規(guī)定的最少抽樣數(shù)量

三、測區(qū)布置要求

1、對于一般構件，測區(qū)數(shù)不宜少于10個。

可適當減少測區(qū)數(shù)，但不得少于5個的情況：

受檢構件數(shù)量大于30個且不需提供單個構件推定強度；受剪構件某一方向尺寸小于4.5m 且另一方向尺寸小于  0.3m 的構件；

2、相鄰兩測區(qū)的間距不應大于2m，測區(qū)離構件端部或施工縫邊緣的距離不宜大于0.5m ，且不宜小于0.2m；

3、測區(qū)應選在使回彈儀處于水平方向的混凝土澆筑側面。當不能滿足這一要求時，也可使回彈儀處于非水平方向的混凝土澆筑表面或底面；

4、測區(qū)宜選在構件的兩個對稱可測面上，當不能布置在對稱的可測面上時，也可布置在同一可測面上，且應均勻分布。在構件的重要部位及薄弱部位必須布置測區(qū)，并應避開預埋件；

5、測區(qū)的面積不宜大于0.04平方米；

6、測區(qū)表面應為混凝土原漿面,并應清潔、平整，不應有疏松層、浮漿、油垢、涂層以及蜂窩、麻面；

7、對彈擊時產生顫動的薄壁、小型構件應進行固定；

8、測區(qū)應標有清晰的編號，并宜在記錄紙上繪制測區(qū)布置示意圖和描述外觀質量情況。

四、回彈值及碳化深度測量

1、測量回彈值時，回彈儀的軸線應始終垂直于混凝土檢測面，并緩慢施壓，準確讀數(shù)，快速復位。

2、每一測區(qū)應記取16個回彈值，每一測點的回彈值讀數(shù)精確至1。測點宜在測區(qū)范圍內均勻分布，相鄰兩測點的凈距不宜小于20mm；測點距外露鋼筋、預埋件的距離不宜小于30mm。測點不應在氣孔或外露石子上，同一測點只應彈擊一次。

3、回彈值測量完畢后,應在有代表性的位置上測量碳化深度值，測點表不應少于構件測區(qū)數(shù)的30%，取其平均值為該構件每測區(qū)的碳化深度值。當碳化深度值極差大于2.0mm時，應在每一測區(qū)測量碳化深度值。

五、回彈值計算

1、從測區(qū)的16個回彈值中剔除3個最大值和3個最小值，余下的10個回彈值取算數(shù)平均值；

2、非水平狀態(tài)檢測混凝土澆筑側面時，測區(qū)的平均回彈值應進行角度修正；

3、水平方向檢測混凝土澆筑頂面或底面時，測區(qū)的平均回彈值應進行檢測面修正；

4、當檢測時回彈儀為非水平方向且測試面為非混凝土的澆筑側面時，應先對回彈值進行角度修正，然后再對修正后的值進行澆筑面修正。

六、強度換算及推定

由測區(qū)的平均回彈值和碳化深度值通過測強曲線或測區(qū)強度換算表得到的測區(qū)現(xiàn)齡期混凝土強度值。

計算流程

七、關于鉆芯取樣修正

1、需修正的情況，與下述適用條件有較大差異時：

（1）普通混凝土采用的水泥、砂石、外加劑、摻和料、拌和用水符合現(xiàn)行國家有關標準；

（2）采用普通成型工藝；

（3）采用符合現(xiàn)行國家標準的模板；

（4）蒸氣養(yǎng)護出池后經(jīng)自然養(yǎng)護7d以上，且混凝土表層為干燥狀態(tài)；

（5）自然養(yǎng)護齡期為14～1000d；

（6）抗壓強度為（10～60）MPa。

2、修正方法

在構件上鉆取混凝土芯樣：6個，100mm，高徑比1。芯樣應在測區(qū)內鉆取，每個芯樣應只加工一個芯樣。同條件試塊修正時：試塊數(shù)量6個，150mm。
