UPS，就是不間斷電源。通常是弱電機房工程子系統之一，是將蓄電池與主機設備相連接，主要用于給設備提供穩定、不間斷的電力供應。



當市電輸入正常時，UPS 將市電穩壓后供應給負載使用，此時的UPS就是一臺交流式電穩壓器，同時它還向機內電池充電；當市電中斷（事故停電）時， UPS 立即將電池的直流電能，通過逆變器切換轉換的方法向負載繼續供應220V交流電，使負載維持正常工作并保護負載軟、硬件不受損壞。



UPS 設備通常對電壓過高或電壓過低都能提供保護。下面我們一起來看下UPS的基礎知識。



01 UPS的基本原理及主要技術參數



什么是UPS？



利用電池化學能作為后備能量，在市電斷電等電網故障時，不間斷地為用戶設備提供（交流）電能的一種能量轉換裝置。





為什么需要UPS？



市電電網提供的電力供應，看上去正常，可是不可靠:表面正常的電力，實際上危機四伏。





電源中斷



數據丟失，通信中斷，商機延誤......



—— 直接損失以每分鐘5000-100000元計



設備停運，儀表失靈，手術中斷......



—— 間接經濟損失無法估量



電源污染



瞬態尖峰、電源浪涌、高壓脈沖



造成服務器、路由器、磁盤陣列 等設備硬件損壞



諧波污染、線間噪聲、頻率漂移



造成網絡傳輸誤碼率大增，數據傳輸速度低下



UPS的四大功能



不停電功能——解決電網停電問題



交流穩壓功能——能解決網壓劇烈波動問題



凈化功能——解決電網與電源污染問題



管理功能——解決交流動力維護問題



UPS系統結構





監控平臺也是UPS的最重要組成部分之一







UPS主要技術參數



輸入特性：



1、輸入電壓范圍   輸入電壓范圍寬可減小電池放電機會，延長電池壽命。



2、輸入功率因數   功率因數低，輸入無功功率大，諧波電流污染電網，影響干擾其它設備。



3、主電源頻率允許范圍。



4、輸入電流諧波分量。（PFC、6/12脈沖變壓器）



輸出特性：



1、靜態穩定度。大型為1%，中小型為2%。



2、輸出瞬態特性。大型5%，中小型8%。



3、輸出過載能力。（如：過載125% 5MIN;150% 10S)



4、輸出功率因數。（0.8、0.9、1）



5、輸出電壓諧波失真度。典型3%以內。



02 UPS相關配置及計算



UPS系統基本由以下部分組成：



 UPS主機



必選功能件(如BCB BOX等)



蓄電池



配套電池柜/架, 電池開關等



功能選件( 如防雷, 監控,諧波治理，上出線等)



需要進行的計算：



UPS主機容量計算與選擇



UPS后備電池的容量計算與選擇



UPS容量計算與選擇



首先獲得負載的總功耗,并統一單位到KVA



例如:一般個人計算機負載約200VA，小型服務器負載約1500VA，大中型服務器負載約3000VA



電流I(A安培)及 功耗W（瓦特）與VA的轉換關系



VA= I*220



VA= W/0.8(計算時通常考慮20KVA以下為0.7，20KVA以上為0.8)



考慮到UPS運行在60-80%的區間是最佳運行狀態,一般建議在計算時將上面的結果除以0.8再一次放大



然后在產品手冊中選取最靠近的功率產品



采用恒功率模式計算方式



   W/cell ＝ PL/(N×6×η)

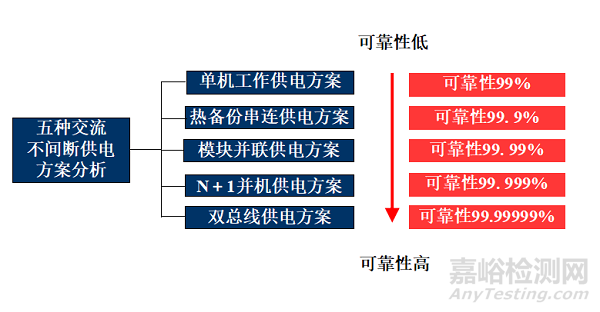

03 UPS供電方案介紹



集中供電方式：



優點：可以實現網絡設備資源的等電位控制，減小傳輸誤碼率。



缺點：初期投資大，單機故障影響大。



分散供電方式：



優點：方案布置靈活，故障影響小。



缺點：如整個設備不能保持同地線，易引發干擾。





單機供電



UPS解決方案中最簡單的一種



每一分散地點交流供電系統容量多為6KVA以下



各點交流負載獨立地由一臺UPS提供動力保護



市電通常就近采用插座輸入



主從機串聯“熱備份”



適合于中小型網絡、服務器群、辦公、儀表等應用場合



由UPS主機、UPS從機、電池系統、配電系統組成



配電設計和工程施工簡單





優點：



兩臺甚至多臺UPS基本處于相對獨立、互不干擾的運行狀態。



對于UPS同步跟蹤性能要求較低。



采用不同型號、不同容量UPS構成串聯熱備份方式。



缺點：



從機長期處于空載運行狀態、效率低。



從機電池組長期處于浮充狀態，得到定期帶載放電維護機會少，會影響電池壽命。



從機必須有良好的帶階躍負載能力。



長期運行，主機逆變器=靜態旁路轉換功能良好是關鍵



無擴容功能。



相對于“并聯”冗余系統平均無故障時間偏低。



模塊并聯供電



全部交流負載集中供電，由1臺模塊化并聯UPS供電



模塊化UPS包括：機架、可并聯功率模塊、可并聯電池模塊、充電模塊等



適合于中小型網絡、服務器群、辦公、儀表等應用場合



由機架、UPS功率模塊、電池模塊、配電系統組成



功率模塊配置為N+1冗余，減少了MTTR



共用輸入、輸出、并聯的電池系統、控制系統



N+1直接并聯冗余



適合于中大型網絡、數據中心、大樓集中供電、工業廠礦等應用場合



由直接并機的N+1臺UPS、電池模塊、配電系統組成



系統N+1冗余，可靠性高于單機UPS



易于擴容，維護便捷



是應用最為廣泛的方案





優點：



完善的鎖相同步技術保證多臺UPS直接并聯時可均分負載電流。



良好的擴容性能（N+1）



避免了“串聯”熱備份方式的缺點。



缺點：



對設備本身同步鎖相技術要求高



對設備制造技術要求高——輸出阻抗接近。



對逆變器輸出電壓調節性能要求高——分相調節



UPS必須同型號、同容量。



多臺并聯時，旁路也需增加“均流電感”





雙母線



解決單母線運行方式存在的單點“瓶頸”問題。進一步提高系統可靠性。系統配置復雜，投資大，安裝調試要求高。
