如果您要進行可靠的溫度測量，就需要為您的應用選擇正確的溫度傳感器。熱電偶、熱敏電阻、鉑電阻(RTD)和溫度IC是測試中最常用的溫度傳感器。

圖1  各種流行溫度傳感器的優點和缺點

 熱電偶

熱電偶是溫度測量中最常用的傳感器。其主要好處是寬溫度范圍和適應各種大氣環境，而且結實、價低，無需供電，尤其最便宜。熱電偶由在一端連接的兩條不同金屬線(金屬A和金屬B)構成，如圖2所示。當熱電偶一端受熱時，熱電偶電路中就有電勢差。可用測量的電勢差來計算溫度。

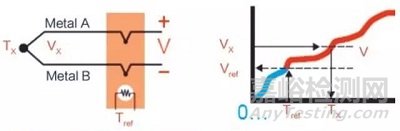

圖 2  熱偶電路圖(左)和熱偶電壓— 溫度曲線例子(右)

由于電壓和溫度是非線性關系，因此需要為參考溫度(Tref)作第二次測量，并利用測試設備軟件和∕或硬件在儀器內部處理電壓—溫度變換，以最終獲得熱偶溫度(Tx)。Agilent34970A和34980A數據采集器均有內置的測量了運算能力。

簡而言之，熱偶是最簡單和最通用的溫度傳感器，但熱偶并不適合高精度的應用。

熱敏電阻

熱敏電阻是用半導體材料，大多為負溫度系數，即阻值隨溫度增加而降低。溫度變化會造成大的阻值改變，因此它是最靈敏的溫度傳感器。但熱敏電阻的線性度極差，并且與生產工藝有很大關系。制造商給不出標準化的熱敏電阻曲線。

圖3  熱敏電阻電路圖

熱敏電阻體積非常小，對溫度變化的響應也快。但熱敏電阻需要使用電流源，小尺寸也使它對自熱誤差極為敏感。

熱敏電阻在兩條線上測量的是絕對溫度， 有較好的精度，但它比熱偶貴，可測溫度范圍也小于熱偶。一種常用熱敏電阻在25℃時的阻值為5kΩ，每1℃的溫度改變造成200Ω的電阻變化。注意10Ω的引線電阻僅造成可忽略的0.05℃誤差。它非常適合需要進行快速和靈敏溫度測量的電流控制應用。尺寸小對于有空間要求的應用是有利的，但必須注意防止自熱誤差。

測量技巧

熱敏電阻體積小是優點，它能很快穩定，不會造成熱負載。不過也因此很不結實，大電流會造成自熱。由于熱敏電阻是一種電阻性器件，任何電流源都會在其上因功率而造成發熱。功率等于電流平方與電阻的積。因此要使用小的電流源。如果熱敏電阻暴露在高熱中，將導致永久性的損壞。

鉑電阻溫度傳感器

與熱敏電阻相似，鉑電阻溫度傳感器(RTD)是用鉑制成的熱敏感電阻。當通過測量電壓計算RTD溫度時，數字萬用表用已知電流源測量該電流源所產生的電壓。這一電壓為兩條引線(Vlead)上的壓降加RTD上的電壓(Vtemp)。例如，常用RTD的電阻為100Ω，每1℃僅產生0.385Ω的電阻變化。如果每條引線有10Ω電阻，就將造成26℃的測量誤差，這是不可接受的。所以應對RTD作4線歐姆測量。

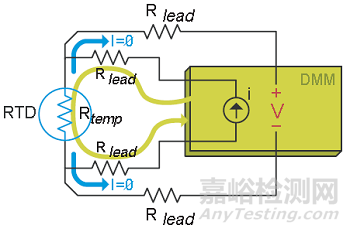

圖4  RTD需要用4線測量

RTD是最精確和最穩定的溫度傳感器，它的線性度優于熱偶和熱敏電阻。但RTD是最貴的溫度傳感器。因此RTD最適合對精度有嚴格要求，而速度和價格不太關鍵的應用領域。

測量技巧

使用5mA電流源會因自熱造成2.5℃的溫度測量誤差。因此把自熱誤差減到最小是極為重要的。

4線測量更為精確，但需要兩倍的引線和兩倍的開關。

溫度IC

溫度集成電路(IC)是一種數字溫度傳感器，它有非常線性的電壓∕電流—溫度關系。有些IC傳感器甚至有代表溫度、并能被微處理器直接讀出的數字輸出形式。

圖6  電流傳感器(左)和電壓傳感器(右)

有兩類具有如下溫度關系的溫度IC：

電壓IC: 10 mV/K。

電流IC: 1μA/K。

溫度IC的輸出是非常線性的電壓∕℃。實際產生的是電壓∕Kelvin，因此室溫時的1℃輸出約為3V。溫度IC需要有外電源。通常溫度IC是嵌入在電路中而不用于探測。

溫度IC缺點是溫度范圍非常有限，也存在同樣的自熱、不堅固和需要外電源的問題。總之，溫度IC提供產生正比于溫度的易讀讀數方法。它很便宜，但也受到配置和速度限制。

測量技巧

溫度IC 體積較大，因此它變化慢，并可能造成熱負載。

把溫度IC用于接近室溫的場合。這是它最流行的應用。雖然測量范圍有限，但也能測量150℃的高溫。

小結

我們已討論了各類常用溫度傳感器的優點和缺點。如果您了解必須的權衡，為您的應用仔細選擇正確的傳感器，您就能避免常見的缺憾而實現可靠的溫度測量。
