GB/T228.1-2010《金屬材料拉伸試驗第1部分：室溫試驗方法》發布后，如何執行第10.3款要求的方法A和第10.4款要求的方法B，一直是各試驗室和試驗機制造廠家關注的焦點。作為試驗機制造廠家，應領會貫徹標準，將其應用到試驗設備中，成為理論聯系實際的橋梁。

圖1拉伸試驗中測定各參數時應選用的應變速率范圍

GB/T228.1—2010第10.3.1款總則中寫道：“方法A是為了減小測定應變速率敏感參數（性能）時的試驗速率變化和試驗結果的測量不確定度”。從試驗設計的角度來看，統一的試驗條件，是減小測量不確定度和提高各試驗室數據可比性的基本要求，方法A在此邏輯上是完全正確的，并在圖1中給出了拉伸試驗中測定上屈服強度ReH、下屈服強度ReL、屈服點延伸率Ae、規度塑性延伸強度Rp、規定總延伸強度Rt、抗拉強度Rm、最大力塑性延伸率Ag、最大力總延伸率Agt、斷后伸長率A、斷裂總延伸率At和斷面收縮率Z時應選用的試驗速率范圍。

在方法A和方法B實際執行過程中，很多細節問題都是值得認真探討的。例如方法A和方法B各種方法的適用范圍、各種速率的切換時機、設備的剛性對試驗結果的影響、試樣不均勻變形對控制的影響等問題，都需要仔細探討。來自深圳萬測試驗設備有限公司的黃星、張列民、王敏三位研究人員在執行GB/T228.1—2010的過程中總結出了一些想法建議，現提出供GB/T228.1—2010修訂參考。

01拉伸過程中平行段不同位置應變速率不均勻現象及其影響

在金屬拉伸試驗中，引伸計測量的是標距內的平均工程應變，力傳感器測量的是整個試樣平行段的應力。如果試樣是均勻變形的，則僅測量試樣標距內的應變就可以推測出整個平行段的應變，但實際情況并不完全如此。以螺紋鋼試樣為例，通過視頻引伸計多點跟蹤相鄰橫肋（橫肋的原始間距約為9.7mm）的距離變化，觀測螺紋鋼試樣在平行段的不同位置是否產生同樣的應變，如圖2所示。

圖2螺紋鋼試樣在平行段不同位置不同時間的應變

由圖2可知，螺紋鋼試樣中間取的9個相鄰橫肋之間的應變是有差異的，特別是在屈服階段。因此，螺紋鋼試樣在整個拉伸過程中，平行段各位置的應變速率并不完全一致。在屈服階段，特別是在出現上屈服的時候，如果引伸計標距外率先出現屈服，引伸計標距內還在彈性階段，可能會出現引伸計所測得的應變瞬間變小、應變速率瞬間為負值的情況，應力-應變曲線會出現如圖3所示的隨機往復現象。

圖3螺紋鋼試樣應力-應變曲線在上屈服時出現的隨機往復現象

拉伸過程中平行段不同位置的應變速率不均勻現象，會導致標距的應變速率和夾頭的分離速率不成線性，因此要實現方法A1（應變速率控制），就對伺服控制系統提出了較高的要求。同理，采用方法A2（根據平行長度估計的應變速率換算的橫梁位移控制），也無法獲得標距內應變速率的穩定。這種情況在平行長度Lc與引伸計標距Le相差越大時越明顯。因此，試樣在Lc/Le小于等于1.5時，使用方法A1的可行性較高，如加工的圓棒形、啞鈴形試樣；而螺紋鋼等線材試樣的Lc/Le遠大于1.5，使用方法A1的難度相對較高，不建議采用。

02不同的屈服形式對控制的要求

金屬材料呈現連續屈服時，試樣的應力-應變曲線通常是一條連續平滑的曲線。采用應變速率控制方式(方法A1)可以獲得滿意的控制效果，如圖4所示。

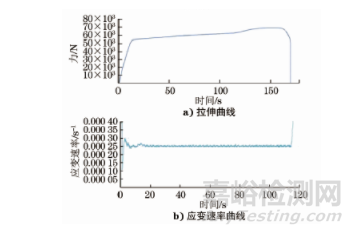

圖4螺紋鋼試樣連續屈服的拉伸曲線和應變速率曲線

金屬材料呈現不連續屈服特別是鋸齒狀屈服時，試樣的應力和應變均會發生頻率較高且幅度不確定的波動。此時采用閉環的方式去控制應力或應變速率，要么抑制了這種波動，要么系統產生共振，都會導致材料上屈服強度和下屈服強度出現大的波動，如圖5所示。因此，對金屬材料的不連續屈服階段，不宜采用閉環的應力或應變速率控制，而應該采用開環的位移控制。

圖5螺紋鋼試樣不連續屈服的拉伸曲線和應變速率曲線

03試驗機的剛度及其影響

試驗機的剛度由機架剛度、機架各部件安裝間隙、夾頭結構、鉗口齒形、鉗口夾持力、油缸面積、活塞桿位置及液壓油牌號等多種因素共同決定。例如，雙空間液壓機的油缸活塞伸出較多時，油缸的剛性會降低；鉗口齒在高的夾持力的作用下，咬入試樣的深度越深，咬入的面積越大，則鉗口和試樣形成的摩擦副剛度越大；楔形夾具夾持試樣越薄，夾塊伸出楔形槽越多，夾具的剛度越小。這些試驗機的機械結構及其狀態，導致了試驗機剛度的不確定性和非線性。因此，試圖用剛度修正的方式讓方法A2的橫梁位移速率控制下的實際應變速率能夠在標準要求的±20%內，是難以實現的。即使是按照GB/T228.1—2010最新征求意見稿的附錄F《考慮試驗機系統變形情況補償橫梁位移速率的估算》進行試驗，也只能讓實際應變速率盡量接近所需的應變速率，而無法準確達到±20%的要求。以60t雙空間液壓試驗機為例，在對直徑為12mm，平行段長度為170mm的螺紋鋼試樣進行試驗時，其屈服段的應變速率為0.00025s-1，換算出橫梁位移速率為4.5mm·min-1，但在實際試驗過程中，實際的應變速率僅僅約為設置速率的1/7。

縱向坐標橫梁位移/變形等于實際的橫梁位移速率相對于實際的變形速率的倍率。該值如果比較穩定，則可以通過柔度修正的方式讓橫梁位移速率控制方式（方法A2）下實際的應變速率達到方法A1的要求，而實際情況是該倍率在10~27范圍內不規則的波動。如果按照GB/T228.1—2010最新征求意見稿附錄F的方式，以最理想中位值來進行平均剛度修正，也可能會導致實際的應變速率產生±43%的波動幅度。

拉伸試驗機配置平推液壓夾具的萬測單空間液壓機或電子萬能試驗機的剛性相對較好，該機架的裝配間隙小，平推夾具采用水平對置的橫向油缸，在試驗前一次夾緊試樣，拉伸過程中鉗口不隨著試驗力的增大而產生滑移，因此其剛度較高，在試驗過程中的變化也較小，用應變速率換算為橫梁位移速率時相對于剛度低的設備會更準確一些。因此，建議在采用方法A2的時候，盡量采用剛度較高的試驗設備用于試驗。

04基于應力速率的試驗速率控制方式（方法B）

黃星、張列民、王敏三位研究人員認為，基于應力速率的試驗速率控制方式會對大家的應用形成誤導。

其一，只有在彈性段才能實現準確控制的應力速率，后續屈服階段，無論是連續屈服還是不連續屈服，如果仍要維持相應的應力速率，都違背了屈服的定義，因?yàn)榍A段是塑性變形而力不增加的階段。強行采用應力速率進行控制，只會導致試驗機夾頭用極快的分離速率產生的沖擊效應維持應力速率，顯然，這會使得屈服段應力曲線產生較大波動，導致上下屈服等特征點的偏離，甚至試驗機失控。

其二，除了上屈服強度外，其他的特征點都是在規定的應變速率下獲取的，和應力速率基本沒有關系。即使是上屈服強度，GB/T228.1—2010也是說“在彈性范圍和直至上屈服強度，試驗機夾頭的分離速率應盡可能保持恒定并在表3規定的應力速率范圍內”，表明試驗機夾頭的分離速率應盡可能保持恒定，用夾頭位移速率控制，只是要確保此時的應力速率在表3范圍內即可。

在實際操作中，一般在彈性段采用應力控制方式，采用自動偵測微屈服或者設定固定的應力值或應變值作為切換點。在屈服前，自動切換成即時速率的位移控制，并用此橫梁位移速率拉伸至屈服結束。此方法速率切換并無速度差形成的沖擊，非常好地滿足了方法B的各項要求。

該方法還有一個優點，試驗開始時存在一定的夾持間隙，特別是楔形鉗口會出現較大的滑移，采用應力控制可以高速拉過彈性段，因此比位移控制有更高的試驗效率。此方法無需進行柔度修正，且試驗速率范圍要求較寬，也不需要夾持引伸計，傳統的剛度較小的試驗機均可采用此方法進行試驗，特別適合建設工程監督檢驗使用。

方法B的弊端是速率范圍過于寬泛，最高速率和最低速率差一個數量級，這似乎違背了減小測量不確定度和提高各試驗室數據可比性的基本原則。因此，建議統一按照0.00025s-1的應變速率，根據材料已知的彈性模量，推算出所需的應力速率作為引導。例如，碳鋼按照(50±20%)MPa的應力速率進行引導，在彈性段快要結束時切換為即時速率的夾頭位移，然后按照這個位移速率拉伸至屈服結束。

三位研究人員建議，將方法B改為基于應力速率引導的試驗速率控制方式。

05基于應變速率估算和橫梁位移控制方法（方法A2）

方法A2從控制上來說，是一種最簡單的速率控制方法，其控制信號反饋元件為拉線編碼器（一般用于液壓機）或者是伺服電機內置的編碼器，這兩種元件換算出的位移分辨力高，抗干擾性能好，且不存在用引伸計夾持不當引起的滑移導致的變形突變對控制帶來的失控風險，反饋信號的質量好。而執行元件采用大致穩定的閥開度或者固定的伺服電機轉速即可實現。因此，各試驗機廠家均可較好地實現該方法，各試驗室也因?yàn)樵摲椒ㄐ阅芊€(wěn)定而樂于使用。但該方法的最大問題是柔度的修正，而柔度似乎又難以修正，這就給實際應用帶來了一定的麻煩。

在某省建工系統組織的試驗室能力驗證中，作業指導書建議的速率是按照0.00025s-1換算的橫梁位移速率，這導致實際的應變速率大大低于標準所要求的速率。某些試驗室按照日常所用的20mm·min-1（試驗室按照經驗估測設置）測得值是正常的，而嚴格按照作業指導書通過0.00025s-1換算出的3mm·min-1所得的結果出現了結果偏小離群的情況。柔度修正又沒有可行的依據，因?yàn)闊o法得到柔度值這個參數，只能給出粗略經驗值。而不修正則可能導致實際應變速率過小而結果超差。

研究人員認為可以按照方法B的思路，將方法A2變?yōu)榛趹?yīng)變速率引導的試驗速率控制方式。建議統一按照0.00025s-1的推薦應變速率，對試樣的彈性段進行應變控制作為引導，在彈性段快要結束時切換為即時速率的夾頭位移，然后一直按照這個位移速率拉伸至屈服結束。通常，在試樣拉伸至快要進入屈服時，試驗機間隙和楔形鉗口的滑移等基本結束，屈服時力值的變化不大，試驗機的剛度在此時變化較小。因此，進入屈服后的應變速率會較為接近設定值（相對于不做剛度修正的試驗機而言），這種控制方式是一種自適應的方式，滿足于各種不同尺寸的試樣和不同剛度的試驗機任意組成的系統。

如此一來，方法A2和方法B從形式上是接近統一的，既能夠解決這兩種形式現存的柔度修正問題，又能夠在實際控制速率上接近設定值，因此采用兩種方法得出的試驗結果具有可比性。

06基于應變速率的試驗速率控制方式（方法A1）

GB/T228.1—2010討論稿中的最新規定，“除非另有規定，否則可以用任何方便的試驗速率達到相當于預期屈服強度一半的應力”。也即是在彈性段的前半段可以用任何控制方式進行試驗，這一點和方法B完全統一。后半程的彈性段直至屈服結束，對于連續屈服的試樣，應全程采用應變控制或采用換算的橫梁位移控制，進入硬化段后轉為換算的橫梁位移。對于不連續屈服的試樣，則應按照方法A2進行試驗。這樣方法A1的適用范圍比較狹窄，只有連續屈服的試樣才應進行屈服結束前的全程應變控制。在實際的工程檢測中，客戶送樣數量有限，且難以判斷是否連續屈服，按照討論稿附錄F的方式去估算補償橫梁位移也不現實。嚴格來說，要想完全符合標準的唯一選擇是方法B。

比較上述3種速率控制方法，方法A1應變速率控制精度最高，方法A2為開環控制，應變速率與設備柔度有關，方法B要求最為寬泛，因此應變速率的控制精度最低，具體見表1。

表1  3種試驗速率（推薦）控制方法比較

07關于控制速率切換時機問題

在GB/T228.1—2010的10.3.2款中規定，上屈服強度或規定延伸強度(Rp，Rt和規定殘余延伸強度Rr)的測定采用速率為基于引伸計反饋的應變速率·eLe，從文字來看就是存在錯誤的。有上屈服強度的肯定是不連續屈服試樣，既然不連續屈服那就應該采用平行長度估計的應變速率·eLc進行控制。因此，具有連續屈服特征試樣在執行方法A1進行試驗時，在彈性段直至規定延伸強度等測定完成采用引伸計反饋的速率進行控制，隨后切換成橫梁位移速率完成后續試驗。具有不連續屈服特征試樣在執行方法A2進行試驗時，在彈性段直至屈服結束采用平行長度估計的應變速率·eLc（推薦·eLc=0.00025s-1）換算的橫梁位移速率，在進入硬化段后切換成·eLc=0.0067s-1換算的橫梁位移速率完成后續試驗。

在執行方法B時，“在彈性范圍和直至上屈服強度，試驗機夾頭的分離速率應盡可能保持恒定并在表3規定的應力速率范圍內。”其后無論是測下屈服還是規定塑性延伸強度Rp、規定總延伸強度Rt和規定殘余延伸強度Rr，也都是“通過調節屈服即將開始前的應力速率來調整，在屈服完成之前不再調整試驗機的控制”。測定屈服強度或塑性延伸強度后，試驗速率可以增加到不大于0.008s-1的應變速率（或等效的橫梁位移速率）。

無論是方法A，還是方法B，其實真正的控制速率切換點都只有一個，即在測定屈服強度或塑性延伸強度后，最大力到來之前。由于這兩段速率相差甚大（0.0067/0.00025=26.8），因此對試驗效率的影響很大。常規的做法是設置一個固定的位移、變形或者應變作為切換條件，但對于不連續屈服的試樣，因?yàn)椴恢狼c(diǎn)延伸率有多大，所以會盡量設置得較大，就會導致在0.00025s-1的速率下運行時間較長，導致試驗效率大大降低。例如按照標準推薦的速率進行螺紋鋼試樣拉伸試驗，所需時間一般約為2min；如果采用萬測試驗機配備的軟件自動偵測屈服結束作為切換點，則試驗時間可以縮短至60~70s，試驗效率能夠提升近一倍。

表2  3種試驗速率（推薦）控制方法應用推薦

綜上，根據各控制方式的不同特點，總結出建議適用范圍，見表2。根據表2所示，幾種常見的應用場景建議采用方法如下。

(1)在材料研究過程中，試樣為啞鈴形棒材或者板材時，且標距與平行段長度相差較小時，若能夠確定是連續屈服試樣，建議采用方法A1；否則采用方法A2或方法B。

(2)在鋼廠厚板試驗室，由于大量采用雙面銑床，且板材的厚度相差較大，因此都采用較大的統一的平行段長度試樣。另外鋼廠的試驗機通常都是平推液壓夾具，因此采用方法A2的試驗數據穩定，試驗效率高。

(3)在建設工程檢測單位，螺紋鋼拉伸試驗量非常大，且配置較多的是剛度較小的雙空間楔形夾具的液壓試驗機，通常采用方法B。

08結論和建議

方法A1的控制精度最高，但是應用場景較為狹窄；方法A2性能穩定，應用方便，但柔度修正難以準確執行；方法B應用范圍最為寬泛，但速率控制要求最低，試驗結果的離散度最大。

建議方法B名稱改為“基于應力速率引導的試驗速率控制方法”，方法A2名稱改為“基于應變速率引導的試驗速率控制方法”。通過應力或應變速率的引導，并在屈服前切換成切換點即時速率的方式，可以較好地自適應地解決試驗機柔度修正問題。建議開展驗證試驗，并在新版標準中推薦。
