一、 電器分類



-按觸電類別分類：

O 類電器

OI 類電器

I 類電器

Ⅱ類電器

Ⅲ類電器

- 按使用類型：

便攜式器具：小于18kg或正常使用時可移動

手持式器具：屬于便攜式器具，正常使用時握在手中

駐立式器具：非便攜式器具

駐立安裝式器具：正常使用時固定安裝于支架上或固定安裝于特殊位置

嵌入式器具：正常使用時該器具安裝于廚柜內或墻中預留的壁室內或打算安裝在其他器具內。

 按其他類別：

電熱器具：裝有電熱元件而不帶有電動機的器具。

電動器具：裝有電動機而不帶有電熱元件的器具。

聯合型器具：裝有電動機和電熱元件的器具



 1. 概述

-家用電器的分類（觸電類別）

O類電器

依靠基本絕緣防止觸電的電器。它沒有接地保護，在基本絕緣損壞的情況下，便依賴于周圍環境進行保護的設備。

一般這種設備使用在工作環境良好的場合。

 O類設備的安全程度不高。所以O類電器已日漸減少

OⅠ類電器

這類電器有接地端子。可以接地或不接地使用。

當用于干燥環境(如需要全天候保持干爽的木質地板的室內)時，可以不接地，否則應予接地.

Ⅰ類電器

防觸電保護＝基本絕緣＋接地

有接地端子和接地線，使容易觸及的導電部分在基本絕緣失效時，也不會成為帶電體。

接地線時，須使用外表為黃綠雙色的銅芯絕緣導線。在器具引出處應有防止松動的夾緊裝置，接觸電阻應不大于0.1歐。

安全程度較高。

（常見于水壺,電燙斗,三文治機,多士爐,烤箱,咖啡壺,冰箱,洗衣機等）

Ⅱ類電器

防觸電保護＝基本絕緣＋附加絕緣, 或加強絕緣

不僅僅依賴基本絕緣，而且還具有附加的安全預防措施。一般是采用雙重絕緣或加強絕緣結構。

沒有接地。

Ⅱ類電器常見于手持式攪拌機、打蛋機，風筒，手持式按摩器，洗腳盆等產品

Ⅲ類電器

產品通過安全超低電壓(SELV)實現觸電防護。

依靠隔離變壓器獲得安全特低電壓供電來進行防觸電保護。同時在電器內部的電路的任何部位，均不會產生比安全特低電壓高的電壓。

要求：在任何情況下，兩個導體間或任一導體與地之間，均不得超過交流(50～500Hz)有效值50V。

代表產品：充電電池類產品，用USB線類產品

2. 總結：如何區分I類和II電器



I類電器：

其電擊防護不僅依靠基本絕緣；而且還包括一個附加安全防護措施的電器。其防護措施是將容易觸及的導電部件連接到設施固定布線中的接地保護導體上，以使得萬一基本絕緣失效，易觸及的導電部分不會帶電。



II類電器：

其電擊防護不僅依靠基本絕緣；而且提供如雙重絕緣或加強絕緣那樣的附加安全防護措施的電器。此類電器沒有保護接地或依賴安裝條件的措施。



二、電器測試方法

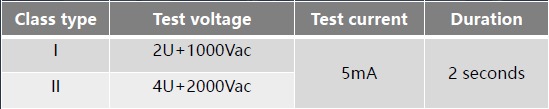

1 、高壓測試儀（Hi-pot  tester）



IEC60335   Table 7

高壓測試標準:(燈具)

IEC standard(IEC60598)

UL standard(UL1598/UL153)

DC高壓:

-對于某些產品，如果工廠提出耐壓測試可能會損害產品而不同意做耐壓測試

-可以建議改用DC電壓來測試，測試方法和AC相似，

-DC電壓應為AC 的√2倍，1.414倍



注意事項：

如果產品使用了電源開關，開關應被置于閉合狀態

測試時高壓棒應該盡可能觸及到絕緣相對薄弱的地方或者可能接觸的金屬部件，比如金屬外殼，金屬網罩，外殼螺絲，電源線入口處，電源開關，指示燈，馬達外殼，以及部件的接合處等等

變壓器（火牛，適配器）的高壓測試，高壓儀的高壓輸出端連接變壓器的輸入端，高壓儀的低壓輸出接變壓器的輸出端。



2. 接地測試（Earth Continuity Test）



接地測試標準:

IEC standard (家用電器)

IEC standard (燈具)

UL standard(燈具)

注意事項：

試驗中接地通路有無損壞

接地線的絕緣是否由于高溫而變色或熔化。

焊接的接地連接在測試中是否熔化

（如果發現上述中某一問題，接地通路則視為不可靠連接，不符合要求）



3. 功能測試（Function check)

3.1 測什么

-說明書，彩盒

-客人特殊要求

-器具應具備的功能

 3.2 怎么測

-依據說明書的操作方法

-客人要求的測試方法

 3.3 不良品的判斷

4. 功率測試（Power consumption check）

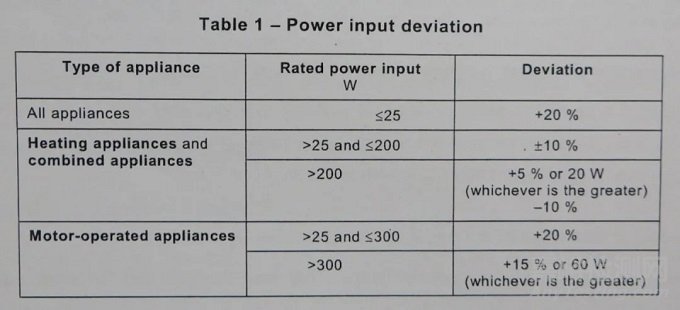

器具在額定電壓和正常溫度下，輸入功率和額定輸入功率之間的偏差不應大于下表所示

5 銘牌測試（Rubbing test for rating label）

EN:

-汽油（脂肪族溶劑己烷，正己烷），水，棉布，1000g砝碼

-水，15次；酒精，15次。頻率，1秒1次

-經過以上測試，銘牌標識仍應清晰易讀（印刷是否有脫落，棉布上不能有脫落的顏料），銘牌應不能輕易揭下并且不應有卷邊的情況。

UL:

-手指

-4磅（18N，1.81kg）10次。頻率，1秒1次

-經過以上測試，銘牌標識仍應清晰易讀（印刷是否有脫落，棉布上不能有脫落的顏料），銘牌應不能輕易揭下并且不應有卷邊的情況。

6 絲印測試（Adhesive Test for printing）

 通用標準

Use 3M 600 (or same performance tape) tape for an adhesion test on all painting, foil stamping, UV coating, printing. no more than 10% area peel off required

7 電源線拉力測試（Power cord strain relief）

IEC

IEC60335-1(Household appliances),IEC60950-1(IT product)

IEC60598-1 (Luminaires)

IEC60065 (AV product):

UL

-For luminaires: 35lbs (UL1598)

-For household appliances: 35lbs （UL982,UL1082,UL1026,UL1083,UL1278,UL484,UL859,UL1005)

-For steam iron: 20lbs (UL1005)

 -申請UL60065/UL60950的相關產品，測試方法等同于IEC60065/IEC60950

測試方法

-在電線與產品外殼交匯的地方作個標記（在電源線上）

-在距離電源線出口20cm的位置（UL為1 inch）處打個結（用于掛砝碼或拉力計）

-IEC:將拉力計掛在電源線的結上，用指定的力度拉伸電源線25次，頻率大約是1秒1次

 UL: 指定重量的砝碼掛在電源線的結上，時間為1分鐘。

判定

-IEC:電源線位移不超過2mm

-UL: 燈具（UL1598，UL153）：電源線位移不超過1.6mm

申請了UL60065,UL60950的產品：電源線位移不超過2mm

家用電器：不應有任何位移（UL982,UL1082,UL1026,UL1083,UL1278,UL484,UL859,UL1005）

 8 穩定性測試（Stability Test ）

IEC:

燈具：6°

家用電器：10°（包括自帶支撐底府的電熨斗）

加熱器具：15°（如果傾倒，則要做溫升測試）

UL:

燈具：8°

具有玩具形狀的燈具：15°

電熱器具：15°

電風扇，暖風機，馬達類食物處理器：10°

注意事項：

測試時產品電源線插頭不與電源連接。

有門的產品，要測試開門和關門的情況。

有液體容器的產品，要測試容器裝滿和容器空置的情況。

對帶有滑輪的產品，測試時要將滑輪鎖定。

9 老化測試（Power on check）

9.1 全負載

9.2 時間2~4小時（或是相當于2~4個小時的循環）

9.3 有些產品是開一定時間停一段時間

10 拆機檢查（Critical Component Verification Check）

-內部結構檢查

-內部配線，螺絲，焊接，元器件的裝配等

走線位應光滑，沒有銳邊利角

配線就加以保護，不得接接觸毛刺，散熱片等，以免損壞絕緣。

配線穿過的金屬零件的小孔，其表面要光滑、平整或是有套管。

面線就有效地防止配線與運動部件接觸。

-關鍵元器件的確認（核對零件清單）

三、電器測試標準

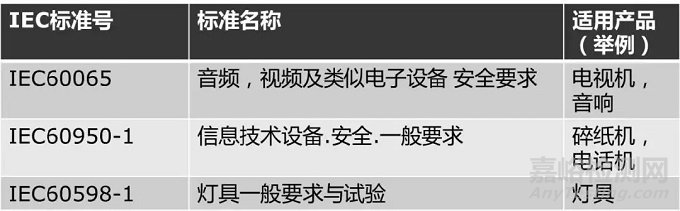

 IEC 標準目錄（部分）
