隨著國內社會經濟的快速發展，鍋爐、壓力容器等承壓特種設備在石油、化工、電力、燃?xì)?、供熱等領域的應用越來越廣泛。由于使用環境復雜，受溫度、壓力、介質等因素的影響，承壓特種設備用材料的力學性能、安全狀態、使用壽命均會隨著時間的增加而變化。為保證設備的安全運行，應做好設備制造、安裝、運行等各個環節的檢驗工作。顯微組織是力學性能的評價依據，通過金相檢驗來分析材料顯微組織成為評價設備安全狀況的重要方法。對于不允許破壞性取樣的顯微組織檢驗，只能通過現場金相檢驗的方法，利用便攜式金相顯微鏡或金相復型技術對材料的顯微組織進行分析。當檢驗一些形狀復雜、空間位置受限的部件，便攜式金相顯微鏡無法放置使用時，利用金相復型技術進行金相檢驗就展現出了很好的優勢。

1、試驗原理

金相復型技術也叫金相復膜或復膜金相，其是在透射電鏡復型方法的基礎上產生的。檢驗時，不是直接觀察材料本身，而是借助一種中間媒介物質所制成的材料表面的浮雕，通過對浮雕的觀察，間接地了解材料表面的顯微組織情況。復型時，先要確定檢驗部位，然后對確定好的檢驗部位進行打磨、拋光、浸蝕以得到滿足要求的檢驗面，之后用溶劑將已制好的復型膜片軟化使其具有一定的流動性，再將復型膜片與檢驗面相接觸，并加壓使復型材料充滿在檢驗面圖像的浮雕之間，從而復印出材料的顯微組織圖像。

2、試驗方法及注意事項

2.1、復型材料的選擇

     復型材料的選擇應遵循以下幾個原則：

 · 1 · 復型材料應是無定型化合物且比較純凈，這樣即使是在高倍成像時，也不顯示其本身的任何結構細節，不會干擾對材料表面顯微組織形貌的觀察析；

 · 2 · 復型材料在固化前應具有良好的流動性，能充分填充曲率半徑很小的凹凸表面，把組織形貌真實、清晰地復制下來；

 · 3 · 添加染色料以提高復型觀察時的反差，染色料應能完全溶于溶劑且不會明顯減弱溶劑的溶解能力。為使復型材料具有流動性并能與檢驗面緊密貼合，還需選用能快速將其溶解并易于揮發、干燥的溶劑。

為了獲得良好的復型材料，研究人員也做了大量探索。醋酸纖維素(AC紙)+丙酮類材料因其具有現場操作方便、覆膜時間短及效率高等優點，被大量研究并廣泛使用。CB/T 3694-1995《現場金相復型檢驗方法》中采用7~10g醋酸纖維素溶于100mL的丙酮制備復型薄膜。DL/T 884-2019《火電廠金相檢驗與評定技術導則》中復型材料也推薦使用醋酸纖維素薄膜。為了便于現場復型操作，一般需要將復型材料制成薄厚均勻的膜片，并裁成小片，用潔凈的容器密封保存?zhèn)溆?。如果膜片厚度不均，會使膜片各部分在溶劑中的溶化能力不同和?nèi)應力不同，導致干燥時的收縮變形也不同，從而導致復型后的顯微組織形貌失真。膜片太薄，在溶化和手指按壓時容易出現破損現象；膜片太厚，則膜片太硬，復型時不能與檢驗面完全貼合，影響顯微組織的清晰、真實顯示。AC紙厚度一般要求30~100μm。膜片應裁剪成合適大小，太小則可觀察和分析的區域太小，太大則不易貼平，且取下后容易卷曲，一般剪成邊長為10~20mm的小片。常用的AC紙如圖1所示。

圖1 AC紙示意圖

2.2、檢驗面的準備

2.2.1 、確定檢驗部位

現場金相復型無需破壞取樣，只需按要求在設備部件表面選取檢驗部位。檢驗部位應根據檢驗?zāi)康拇_定，選取的側重點應在那些容易出現或已經出現問題的部位，選取原則為：

01、在設備缺陷處取點以分析缺陷成因，如表面裂紋處[如圖2a)所示]；

02、在設備溫度、壓力較高的部位取點以分析材料是否劣化，如鍋爐高溫過熱器管、集箱、主蒸汽閥門等部位[如圖2b),c),d)所示]；

03、在設備應力集中部位取點以了解是否存在疲勞和裂紋，如主蒸汽管彎頭背弧面處[如圖2e)所示]；

04、在硬度值反常部位取點以檢查是否存在淬硬組織，如硬度異常的焊縫[如圖2f)所示]；

05、在設備變形較嚴重的部位取點以觀察組織是否變化，如鍋筒底部鼓包處[如圖2g)所示]；

06、對于裝腐蝕性介質的設備，應在腐蝕嚴重部位取點以檢查是否有晶間腐蝕或應力腐蝕裂紋等材料劣化現象，如液化石油氣罐腐蝕嚴重處[如圖2h)所示]。

圖2 現場金相復型檢驗常見部位示意圖

承壓特種設備運行過程中受溫度、壓力、腐蝕介質等因素影響，其組織容易劣化出現蠕變變形、裂紋等缺陷，有必要通過金相檢驗評估其組織狀態，因此金相檢驗一般選在材料相對較差、運行條件相對較惡劣的部位。如TSG G 7002-2015《鍋爐定期檢驗規則》要求對過熱器、再熱器集箱和集汽集箱、過熱器和再熱器管、鍋爐范圍內管道和主要連接管道及閥門等部件的顯微組織進行抽檢。金相復型技術操作簡單、快捷，原則上可在任何需要檢驗的部位進行，因此獲得廣泛的應用。如高溫過熱器管的金相檢驗，由于過熱器管管徑較小，管束密集，且位于爐膛內，操作空間受限，積灰多，現場金相顯微鏡難以擺放固定，且受積灰影響很難觀察到清晰、真實的顯微組織形貌。但通過金相復型技術就能獲得真實的顯微組織圖像。

2.2.2 檢驗部位的打磨、拋光

現場檢驗部位的打磨、拋光宜采用便攜式的打磨機，如圖3a)所示。先用砂輪片粗磨，將表面的油污、附著物、氧化皮等去除，露出金屬基體，并打磨出硬幣大小的平面作為檢驗面。當同時檢驗焊縫及熱影響區時，還應把焊縫余高磨平。粗磨時應注意打磨的深度，打磨太深會損害設備部件，太淺，則無法露出部件真實組織。打磨應以去除表面銹蝕、氧化物、油污等并剛好露出金屬基體為標準。

粗磨后為細磨，一般用帶黏性的金相砂紙黏在打磨機上進行打磨，并選擇不同粒度的砂紙從粗到細進行打磨。每更換一種砂紙，打磨方向應轉動90°，以消除上一道砂紙的打磨劃痕。最后進行拋光以徹底去除劃痕、污染和變形層。現場金相檢驗多采用機械拋光，涂上金相研磨膏后使用絨布進行拋光。傳統磨拋方法是通過頻繁更換砂紙來處理檢驗面，過程繁瑣、費時且效率低，傳統磨拋耗材如圖3b)所示。目前市面上有售特殊磨料制成的打磨頭和拋光頭，如圖3c)所示，只需一次細磨和一次拋光就可以得到滿足要求的檢驗面，整個過程只需1~2min。對于不銹鋼和高合金耐熱鋼等難以打磨、拋光的金屬，采用化學拋光或電解拋光方法效果更好。如在對P91鋼進行現場金相檢驗時，用一種化學拋光試劑進行拋光，其操作簡單，制樣速度快，拋光后試樣表面不易產生變形層。整個磨拋過程應保證檢驗表面為一個平面，避免出現多個面影響顯微組織觀察。磨拋過程中還應注意連續磨拋時間和按壓力的控制。連續磨拋時間過長會使表面過熱，使得組織氧化；按壓力太大，會增大劃痕深度，進而增加打磨深度和變形層深度。

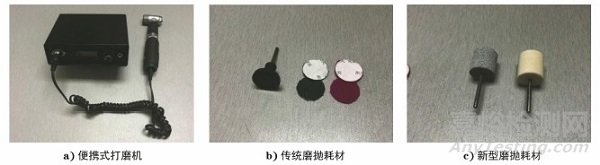

圖3 檢驗面磨拋工具

2.2.3  拋光面的浸蝕

浸蝕前先用經無水乙醇浸泡的棉球?qū)⒈砻媲逑锤蓛?，避免殘留的拋光物質和灰塵影響檢驗面的均勻蝕刻?，F(xiàn)場化學浸蝕時，一般采用擦拭法，用浸有浸蝕劑的脫脂棉球，均勻擦拭檢驗面。浸蝕時間要比常規金相檢驗略長，以提高復型襯度，但不能過長，防止浸蝕過度。對于碳鋼和低合金耐熱鋼，使用體積分?jǐn)?shù)為4%的硝酸酒精溶液浸蝕5~15s。對于不銹鋼等難浸蝕材料，使用現場便攜式的電解拋光腐蝕裝置，可達到良好的拋光和蝕刻效果。浸蝕后應迅速用無水乙醇清洗干凈并用洗耳球吹干表面，避免浸蝕液殘留導致腐蝕殘?jiān)⒁簼n及灰塵附著。

2.3、復型

復型前應確保檢驗面干凈，為此，可以在檢驗部位放置一個防塵隔離箱，以避免周圍積灰反復掉落的干擾。復型前還需使用乙醇進行清潔并用洗耳球吹干。復型時先在檢驗面或復型膜片上均勻滴加適量溶劑，并將復型膜片迅速平整地覆蓋在檢驗面上，2~3s后再用潔凈手指輕壓膜片使其與檢驗面緊密貼合，同時將多余的溶劑以及復型里的氣泡擠出。注意不要用力過大，否則膜片容易變形過大甚至破損。復型干燥后用鑷子夾住復型材料的一角揭起，使之與檢驗面分離得到金相復型片。揭起過程用力應均勻，且一氣呵成，避免停頓使膜片形成折痕。為了便于膜片揭起，復型時可以留一角彎曲，使其不與金屬表面黏合。為防止金相復型片變形、污染，可以將其包在鏡頭紙或夾在干凈紙本間，還可以使用特定的復膜樣本夾存放。自帶黏膠層的醋酸乙烯脂-乙烯醇共聚物復型膜片如圖4所示，復型后揭下可直接平整地貼在載玻片上，不僅能保護金相復型片，還能提高工作效率。復型時應做好詳細記錄，任何與復型有關的現場過程和現象都應記錄下來，如檢驗部位名稱及編號、打磨及浸蝕程度、幾次復型情況、金相復型片唯一性標識等。

圖4 帶黏膠層的復型膜片

2.4、顯微組織觀察

金相復型片可以在現場便攜式金相顯微鏡下觀察，也可以帶回試驗室在臺式金相顯微鏡下觀察。觀察時，復型片應展平，為此，可以把復型片黏貼在玻璃片上，也可以用壓平器壓到白色橡皮泥上，還可以用輔助觀察裝置來實現快速、有效的觀察。觀察時，可將金相復型片噴碳、鉻、金等材料后再觀察，以增大襯度。

2.5、復型過程注意事項

在復型過程中還應注意以下幾點。

01、溶劑滴加要適量。溶劑太少，復型材料不能完全貼合于金屬表面，致使金相復型片不平整，無法將顯微組織形貌完全復制下來；溶劑太多，會使復型材料溶解過度而損壞，溶劑流淌到附近待貼復型材料處，或在按壓膜片時黏連手指，導致復型效果不好，得不到真實的顯微組織形貌。

02、貼上復型材料后，干燥時間要合適。干燥時間應視環境溫度及所用的復型材料而定。如室溫下AC紙10min左右可干透。如果在未干之前揭膜，會把部分復型材料留在材料檢測面，觀察金相復型片時將看到一個個亮點，照片上則表現為黑色斑點，而不是真實的金屬材料顯微組織形貌；干燥時間過長，復型片可能會自動從金屬材料表面脫落，致使復型片被污染或丟失，導致復型失敗，復型片自然脫落后還會彎曲變形，很難平整展開。

03、同一檢驗部位應多次復型，將最初的幾個舍去，避免檢驗面不潔造成誤差，將最后幾次復型留作觀察更為真實、可靠。

04、金相復型得到的是材料表面的浮雕，從金相復型片上看到的碳化物顆粒比實際尺寸略大，蠕變孔洞尺寸可能比實際尺寸小，這種尺寸變化在分析、評定時應加以考慮。

05、復型后應對檢驗面進行適當防護。金相復型雖不破壞設備，但也是微創，材料表面的鈍化層被打磨掉了，使其容易被氧化和銹蝕，應及時做好防銹、防氧化等處理。

3、金相復型技術的優缺點

金相復型技術在應用中表現出的優點為：(1)可不破壞工件檢驗；(2)復型材料和設備簡單，操作便捷，可在現場制作金相復型膜片；(3)復型不受工件尺寸和形狀限制，凡人手可及的部位均可復型；(4)復型可長期保存，不會銹蝕，可重復觀察。

同時金相復型技術存在的不足之處為：(1)只能對工件表面的顯微組織形貌進行觀察，無法觀察截面的顯微組織形貌，如脫碳層深度測定；(2)復型只能對材料表面凹凸變化的浮雕進行復制，無法對拋光面進行觀察，如對浸蝕前拋光面上的非金屬夾雜物分析和對灰鑄鐵及球墨鑄鐵石墨形態、大小的分析；(3)目前所用復型材料多為有機物，具有一定毒性。

4、結語

金相復型技術以其特有的優點進一步擴大了現場金相檢驗的領域，提高了工作效率，為特種設備檢驗和安全評估提供了更多的評價依據，有效減少了安全事故的發生，從而得到了越來越廣泛的應用。在今后的研究和應用中，無毒、健康、環保的復型材料及金相復型技術將是發展方向。
