位錯對材料性能非常重要。本文提出一種特制的掃描電子顯微鏡裝置，對雙層石墨烯中的位錯成像，并同時在納米尺度原位操縱位錯，可以直接揭示線張力、位錯相互作用、節點形成等位錯的基本特性。

晶體固體的拓?fù)淙毕菔俏锢韺W(xué)和材料科學的基礎研究，因?yàn)樗鼈兛梢詮母旧细淖儙缀跞魏尾牧系男再|(zhì)。尤其重要的是線缺陷（也稱為位錯），對材料塑性有重要作用，也對電子和光學性能有巨大的影響。

自20世紀30年代發現這些缺陷以來，理解和控制這些缺陷的發生和行為，一直是人們關注的焦點。隨著二維材料的出現，人們又重新燃起了這種興趣。在二維材料中，一個單一的拓?fù)淙毕菥涂梢愿淖冋麄€系統的功能，甚至產生新的物理現象。

來自德國弗里德里希-亞歷山大大學的Erdmann Spiecker等研究者，提出了一種利用特制的掃描電子顯微鏡裝置，可以實現在納米尺度上直接操縱位錯的方法。相關論文以題為“In situ manipulation and switching of dislocations in bilayer graphene”發表在Science Advances上。

論文鏈接：

https://advances.sciencemag.org/content/4/8/eaat4712.full

晶體中的拓?fù)渚€缺陷稱為位錯，是材料科學研究中最基本和最吸引人的現象之一。它們不僅是塑性的主要載體，而且對材料的電學和光學性能有很大的影響。在二維材料時代，位錯決定物理性質的能力變得更加重要，因?yàn)橐粋€單一的缺陷可能會改變整個材料的行為。例如，在含有面內位錯的最薄材料雙層石墨烯中，這些缺陷可以充當谷極化的輸運通道，反射等離子體激元，并誘導線性磁阻。

在這里，研究者報道了通過原位掃描電子顯微鏡(SEM)直接操縱獨立雙層石墨烯中的單個位錯，可以揭示基本位錯現象如線張力、位錯相互作用和節點形成等。此外，平面外位錯還具有作為平面內位錯錨點和交換位點的獨特能力。

由于該儀器腔室大，允許同時成像和使用微操作器。圖1C顯示了SEM腔內的一般設置：低能量(500V至30 kV)電子探針在樣品上掃描，與石墨烯的相互作用導致含有形貌信息的二次電子發射，而透射的電子攜帶著晶體學的信息，并通過它攜帶著形貌學的信息。

圖1 位錯操縱概述

研究者通過進一步研究，平面外位錯陣列的位錯構型(見圖2A)，發現了一種切換機制。在每個面外位錯上，有兩個面內位錯，其中一個主要為螺型，另一個主要為線型。圖2B顯示了以線厚度表示的位錯的交替特性。在雙層石墨烯的第一層，存在完美型的平面外位錯。圖2(D到G)顯示了一個現場操作實驗的畫面，其中觀察到了轉換相互作用。這種轉換，是基于位錯在面外位錯處的位錯線的重組，使不同疊加的空間受限區域能夠連接和分離。

首先，面內位錯C和D附著在II上。在操作開始時，第一次切換相互作用被誘導，導致A和D附著在II上，而C現在附著在I上(見圖2E)。通過進一步移動機械手(圖2F)，產生了額外的轉換相互作用：現在，A和B附著在II上，而C和D附著在I上。E被II局部吸引，從位錯線靠近面外位錯的彎曲可以看出，形成了能量上有利的亞穩交點。機械手的移動，進一步誘導了涉及到這個交點的位錯線的重新排列：E在II到III之間的跨段與A的整個長度重新組合，形成一個新的位錯線附著在III上。E的其余部分現在只固定在II上。IV沒有表現出任何轉換行為，因?yàn)闄C(jī)械手僅僅輕微地影響附著在其上的面內位錯(G和H)，也展示了如何局部控制這些相互作用的發生。

圖2 位錯陣列被固定在平面外位錯上的轉換相互作用。

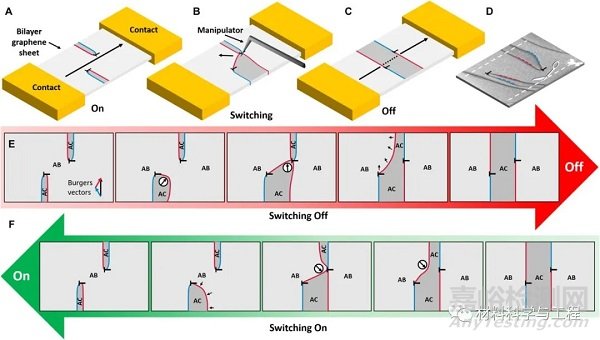

圖3 一個具有潛在功能性質和開關過程的拓?fù)溟_關的原理圖表示。

綜上所述，研究者利用一種新的方法來對獨立雙層石墨烯中的位錯成像，并同時在納米尺度上操縱它們，包括拓?fù)淙毕莸幕咎匦裕缇€張力、位錯相互作用和節點形成，都可以在原位直接揭示。此外，還發現了可移動的面內位錯與固定的面外位錯之間的相互作用，從而改變了具有相同堆垛順序(AB或AC)的雙層石墨烯區域的互連性。在這些發現的基礎上，研究者提出了具有預期功能特性的可逆“拓?fù)溟_關”的布局。
