磁粉檢測主要用于檢測鐵磁性材料及其制件的表面和近表面缺陷，是控制產品質量及保證設備安全運行的重要手段。

為確保磁粉檢測的靈敏度和檢測的可靠性，國內外磁粉檢測標準都規定進行磁粉檢測前，需先用標準試塊進行綜合性能驗證，以檢查磁粉檢測設備的功能、磁粉性能、磁懸液、檢測方式、磁化方式、磁化規范及操作人員操作方法等綜合指標，然后再進行磁粉檢測。由此可見標準試塊質量與性能的重要性。

在標準GB/T 23906-2009《無損檢測 磁粉檢測用環形試塊》、JB/T 6066-2004《無損檢測 磁粉檢測用環形試塊》 和GB/T 15822.2-2005《無損檢測 磁粉檢測 第2部分：檢測介質》中規定了B型標準試塊、E型標準試塊和1型磁粉試塊這3種磁粉檢測用標準環形試塊是磁粉檢測最常用的標準試塊。

環形試塊

GB/T 23906-2009和JB/T 6066-2004標準中均規定了磁粉檢測用環形試塊的技術要求。

鋼制標準環形試塊分交、直流兩種。

直流環形試塊稱為B型標準試塊，由工具鋼制成,其形狀和規格如圖1所示。試塊上加工有直徑為1.78mm的12個通孔，第一個孔中心距離試塊表面為1.78mm；從第二個孔起，每個孔距離試塊表面的距離依次增加1.78mm，相鄰兩個孔間距離為19mm。

圖1 B型標準試塊結構示意

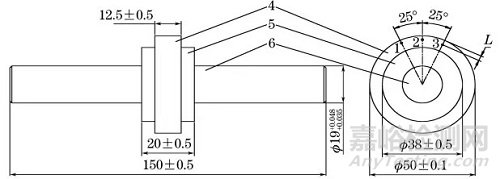

交流環形試塊稱為E型標準試塊，由含碳量不大于0.15%的軟鋼制成, 其形狀和規格如圖2所示。鋼環上加工有直徑為1mm的3個通孔，孔中心距離試塊表面分別為1.0，1.5，2.0mm。

圖2 E型標準試塊結構示意

在使用標準鋼制環形試塊時，需使用直(交)流電磁化試場，被周向磁化的環形試塊上的圓孔缺陷產生漏磁場，能在環表面對應的通孔上方形成清晰的磁痕。

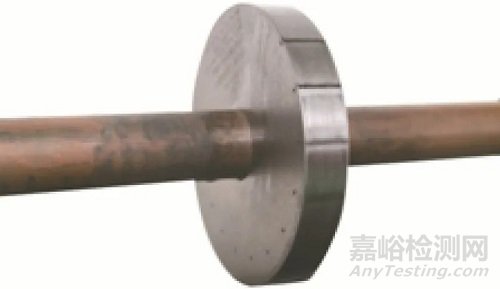

B型標準試塊外觀如圖3所示，將直流B型標準試塊穿在長度為60mm直徑為25mm的銅棒上，并夾于校準合格的磁粉探傷機的兩極間，通以直流電進行連續磁化。試塊外壁顯示的孔數與所通電流的關系如表1所示。

圖3 B型標準試塊外觀

表1 直流B型標準試塊顯示孔數與所通電流關系

E型標準試塊外觀如圖4所示，將交流E型標準試塊夾于校準合格的磁粉探傷機的兩極間，將試塊上最接近表面的孔置于12點鐘的位置，其他孔面向檢測人員， 通以1000A（峰值）或700A（有效值）的交流電對試塊進行磁化，并澆上鑒定合格的磁懸液，在合適的光照條件下進行觀察，交流E型標準試塊上應能清晰顯示出至少1個孔的磁痕，如果連1個孔都未顯示，說明該試塊不合格。

圖4 E型標準試塊外觀

1型參考試塊

標準GB/T 15822.2-2005明確規定了1型參考試塊可用來對磁粉介質的性能進行評定。

1型參考試塊是一種表面帶有兩種自然裂紋的環形試塊，采用高合金制作，采用中心導體法磁化后有較高的剩磁。

環形試塊的材料為90MnCrV8，外徑為50mm，厚度為10mm，中間帶有直徑為10mm的中心孔。試塊表面進行了黑化處理，適合進行熒光磁粉檢測。試塊表面有淬火（應力）裂紋和磨削裂紋兩種自然裂紋。利用試塊表面各種形態的裂紋來驗證磁粉檢測所用的檢測介質是否符合標準要求以及能否達到所需檢測靈敏度。

制作過程簡述如下：

(1)選用直徑為55mm的棒材，將棒材車加工至Φ(51±0.05)mm，厚度磨削加工至(10±0.05)mm，并鉆加工直徑(10.5±0.05)mm的中心孔，形成試塊材料，并進行表面預處理。

(2)對表面處理過的試塊材料進行淬火處理。出爐時即采用水淬火處理，直至溫度降至室溫，淬火后的硬度要求為63～70HRC。

(3)對淬火后的試塊材料進行兩端平面磨削處理。采用平面磨床進行加工，磨削速度為3200r/min，磨削進給量為0.08mm，磨削時間約30s，磨削過程中的冷卻液為冰水，厚度磨削至(9.7±0.05)mm。

(4)將制得的試塊材料圓柱面磨削加工至Φ(50±0.05)mm，同時，對試塊表面進行鉗修處理，至試塊材料表面粗糙度為3.2μm。

(5)進行黑化處理。將試塊材料除油、除銹、干燥后，再將鋼鐵常溫發黑劑按原液兌1倍水的比例配好后，均勻涂于試塊材料表面，連續涂3~6遍，即制得參考試塊。

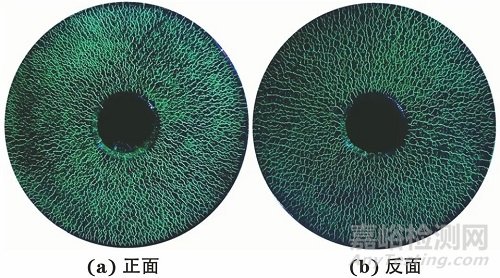

(6)試塊的質量檢驗。采用中心導體法，使用1000A峰值電流進行磁化，試塊經磁化后在其內部形成環形磁場，對外不顯示磁性，無法用場強計測量剩磁場強度。但在自然裂紋處會形成漏磁場。施加磁粉后須能顯示淬火裂紋和細小的磨削裂紋。施加磁懸液后試塊兩表面應均勻分布淬火裂紋和磨削裂紋。淬火（應力）裂紋形態比較粗大；磨削裂紋形態較為細小，多呈龜裂狀態。試塊自然裂紋均勻分布且具有人為不可復制性。試塊表面磁痕顯示如圖5所示。

圖5 試塊表面的磁痕顯示

結語

磁粉檢測所選用標準試塊的質量是否合格，直接影響著檢測結果的準確性。

標準試塊質量要求嚴格，加工過程復雜，試塊的材料、熱處理狀態、標準缺陷尺寸、自然裂紋的形態和數量均是影響磁粉檢測試塊質量的直接因素。在試塊生產過程中，需要嚴格的工藝技術及完善的質量控制體系的支持。

通過介紹驗證磁粉檢測系統綜合性能的3種標準環形試塊的技術要求及質量控制方法，重點說明了1型磁粉檢測試塊的技術要求與質量控制方法，可為相關行業人員提供參考。
