采用選區激光熔化成形技術制備GTD222鎳基合金并進行了1150℃固溶和時效處理，研究了固溶處理時間(0，20，40，60，120min)、時效溫度(760，780，800，820，840℃)和時效時間(2，4，8 h)對顯微組織和硬度的影響。結果表明：選區激光熔化成形GTD222合金中的柱狀晶與成形方向呈一定傾斜角度，合金中存在胞狀亞結構和高密度位錯，未析出γ'相，MC碳化物主要分布于晶界及相鄰亞結構界面處；經1150℃固溶處理后合金中的亞結構均消失，隨著固溶時間的延長，碳化物逐漸溶解，合金顯微硬度先下降后趨于穩定；在760~840℃時效處理2~8h后，合金基體中析出大量γ'相，γ'相的尺寸隨時效時間延長和時效溫度升高而增大，合金硬度則隨時效時間延長和時效溫度降低而增大。

01、試樣制備與試驗方法

1.1、試樣制備

基于前期研究成果，以氣霧化噴粉制備的GTD222合金粉末為原料，采用EOS M290型增材制造設備，在氬氣保護氣氛下沿水平方向打印得到近完全致密的GTD222合金，掃描策略如圖1所示。

圖1 激光掃描策略示意

按照鑄造GTD222合金標準熱處理工藝，在(1150±10)℃下對選區激光熔化成形GTD222合金(打印態)進行固溶處理，固溶處理時間分別取0，20，40，60，120min，水冷淬火以保存顯微組織形態；時效溫度為760，780，800，820，840℃，時效時間為2，4，8h，空冷至室溫。

1.2、試驗方法

沿合金縱截面(xz平面)截取金相試樣，經打磨、拋光后，采用210mL H3PO4+170mL H2SO4+120mL H2O配制的電解液進行電解腐蝕，直流電壓12V，腐蝕時間為25s。使用OLYMPUS BX51M型光學顯微鏡和JEOL JSM-7800F型掃描電子顯微鏡(SEM)觀察顯微組織。通過打磨、凹坑處理、雙束離子減薄制備透射試樣，使用配備有HAADF-STEM附件的FEI TECNAI G2 S-TWIN型透射電子顯微鏡(TEM)表征其微觀結構。使用數顯維氏硬度計測定試樣上表面的顯微硬度，載荷為4.903N，保載時間為10s。

02、試驗結果與討論

2.1、打印態合金的顯微組織

由圖2可以看出，選區激光熔化成形GTD222合金單道熔池的寬度約為120μm，深度約為100μm，相鄰熔池互相交聯，這種交聯有利于鋪粉平面上粉末充分熔化而不發生球化。同時，縱向上多層的熔深有助于層間的焊接結合，減少單道熔池中心低熔點共晶偏析以及結晶裂紋的產生，有助于提高合金致密性。放大后可以觀察到單個熔池內的枝晶生長表現出強烈的擇優取向。

圖2 選區激光熔化成形GTD222合金縱截面顯微組織

2.2、打印態合金的微觀結構

由圖3(a)可以看出，選區激光熔化成形GTD222合金中存在明顯的胞狀亞結構，基體中分布著密度極高的位錯線。圖3(b)與圖3(c)為同一視場下的明場像和高角環形暗場像（HAADF）。對比圖3(b)與圖3(c)可以看出：HAADF中的白亮點均分布在亞結構交界處，說明其為MC碳化物；這些碳化物顆粒并未連成膜狀，沒有將亞結構界面完全隔離，因此可以起到一定界面強化和釘扎位錯的作用。對圖3(d)中靠近薄區邊緣的區域進行選區電子衍射，得到的斑點如圖3(e)所示。

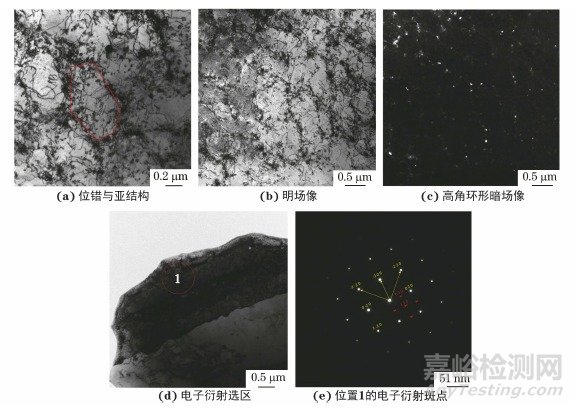

圖3 選區激光熔化成形GTD222合金的TEM形貌

2.3固溶處理對顯微組織及硬度的影響

由圖4可以看出，在1150℃固溶處理后，選區激光熔化成形GTD222合金中的亞結構界面均消失。另一方面，隨著固溶時間的延長，MC碳化物顆粒溶解，數量不斷減少，亞晶界逐漸轉移合并；合并后的亞晶尺寸增大，晶界上的位錯密度升高，相鄰亞晶的位向差增大并逐漸轉化為大角度晶界；大角度晶界比小角度晶界具有更大的遷移率，可以快速移動并將移動路程中的位錯清除，留下無畸變晶體，在降低晶體內位錯密度的同時成為再結晶核心。

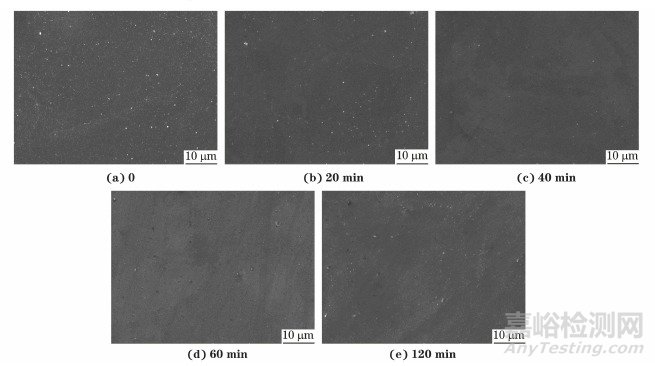

圖4 選區激光熔化成形GTD222合金在1150℃固溶處理不同時間后的SEM形貌

由圖5可知，固溶態合金的顯微硬度較打印態的(354HV)小幅下降，說明合金晶粒度變化不大。隨著固溶時間的延長，碳化物繼續溶解，固溶40min時已基本完全溶解，合金表面均一平整。顯微硬度在固溶20min后不再發生明顯變化，可以認為此時合金內的應力已基本釋放完畢，亞晶粒停止合并和生長。綜上，可以將1150℃保溫40min確定為選區激光熔化成形GTD222合金均質化處理工藝。

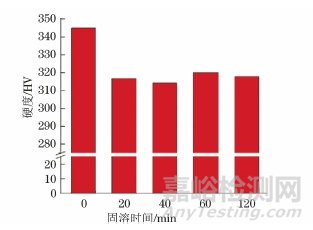

圖5 選區激光熔化成形GTD222合金在1150℃固溶處理不同時間后的硬度

2.4時效處理對顯微組織及硬度的影響

根據實驗得到，在760~840℃時效處理2~8h后，選區激光熔化成形GTD222合金基體中均析出大量γ'相，γ'相的尺寸隨時效溫度升高和時效時間延長而增大。由表1可以看出：相同保溫時間下，合金硬度隨著時效溫度的升高而降低，這也是γ'相數量減少、尺寸增大的表現；當時效溫度相同時，合金硬度則隨著時效時間的延長而增加，這是γ'相隨著時效時間延長而逐漸析出的結果。在760℃時效處理8h后合金硬度最高，此時γ'相充分析出，數量最多并且尺寸最小。從提高材料強度的角度出發，可選擇該時效處理參數作為優化工藝。

表1 不同時效溫度和時效時間下選區激光熔化成形GTD222合金的硬度

03、結 論

(1) 選區激光熔化成形GTD222合金中的柱狀晶與成形方向呈一定傾斜角度；合金中存在明顯的胞狀亞結構和高密度位錯，MC碳化物主要分布于晶界和相鄰亞結構交界處，基體中未析出γ'相。

(2) 選區激光熔化成形GTD222合金在1150℃固溶處理不同時間后亞結構均消失，隨著固溶時間的延長，碳化物逐漸溶解，固溶40min后基本完全消失；合金顯微硬度在固溶20min后不再發生明顯變化。

(3) 在760~840℃時效處理2~8h后，選區激光熔化成形GTD222合金基體中均析出大量γ'相，γ'相的尺寸隨時效時間延長和時效溫度升高而增大，合金硬度則隨時效時間延長和時效溫度降低而增大，在760℃時效處理8h后合金硬度最高，為432HV。
