超級電容器的結構

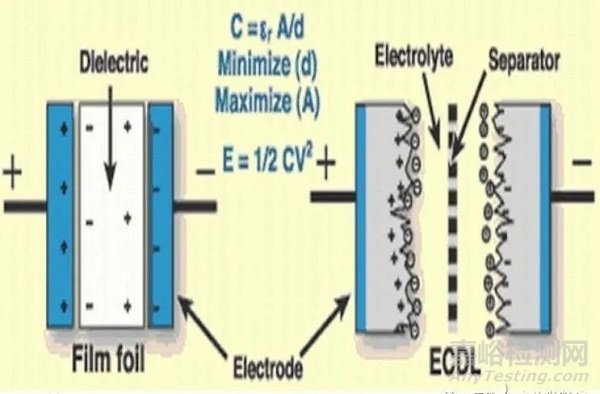

超級電容器結構上的具體細節依賴于對超級電容器的應用和使用。由于制造商或特定的應用需求，這些材料可能略有不同。所有超級電容器的共性是，他們都包含一個正極，一個負極，及這兩個電極之間的隔膜，電解液填補由這兩個電極和隔膜分離出來的兩個的孔隙。

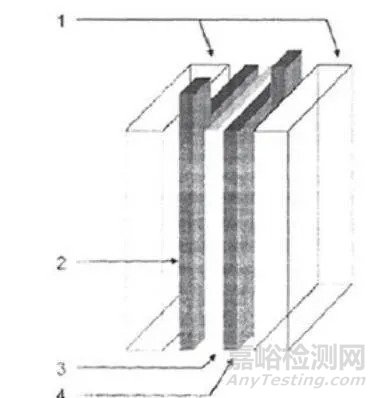

超級電容器的結構如圖所示．是由高比表面積的多孔電極材料、集流體、多孔性電池隔膜及電解液組成。電極材料與集流體之間要緊密相連，以減小接觸電阻；隔膜應滿足具有盡可能高的離子電導和盡可能低的電子電導的條件，一般為纖維結構的電子絕緣材料，如聚丙烯膜。電解液的類型根據電極材料的性質進行選擇。

上圖中各部分為：（1）：聚四氟乙烯載體；（2）（4）：活性物質壓在泡沫鎳集電極上；（3）：聚丙烯電池隔膜。

超級電容器的部件從產品到產品可以有所不同。這是由超級電容器包裝的幾何結構決定的。對于棱形或正方形封裝產品部件的擺放，內部結構是基于對內部部件的設置，即內部集電極是從每個電極的堆疊中擠出。這些集電極焊盤將被焊接到終端，從而擴展電容器外的電流路徑。

對于圓形或圓柱形封裝的產品，電極切割成卷軸方式配置。最后將電極箔焊接到終端，使外部的電容電流路徑擴展。

超級電容的特性

超級電容器使用過程中是沒有任何的化學反應，也沒有高速旋轉等機械運動；對于環境沒有污染，也沒有任何的噪聲；它的結構簡單、體積小，是非常理想的儲能設備。超級電容產品具有如下技術特性：

（1）充電速度快。充滿其額定容量的95%以上僅需10秒～10分鐘；

（2）循環壽命長。深度充放電循環可達1～50萬次，例如，北京合眾匯能公司生產的HCC250F/2.7V的超級電容器和北京集星科技公司生產的系列電容的循環壽命均在50萬次以上；

（3）能量轉換效率高。大電流能量循環效率》90%；

（4）功率密度高?？蛇_300W/kg—50000W/kg，為蓄電池的5～10倍；

（5）原材料生產、使用、存儲及拆解過程均無污染，是理想的綠色環保電源；安全系數高，長期使用免維護；

（6）高充放電效率。由于內阻很小，所以充放電損耗也很小，具有很高的充放電效率，可達90%以上。

（7）溫度范圍寬。達-40～+70℃。超級電容器電極材料的反應速率受溫度影響不大；

（8）檢測控制方便。剩余電量可通過公式E=CV2/2直接算出，只需要檢測端電壓就可以確定所儲存的能量，荷電狀態（SOC）的計算簡單準確，因此易于能量管理與控制。

超級電容器工作原理

超級電容器基本原理和其它種類的雙電層電容器一樣，都是利用活性炭多孔電極和電解質組成的雙電層結構獲得超大的容量。突出優點是功率密度高、充放電時間短、循環壽命長、工作溫度范圍寬，是世界上已投入量產的雙電層電容器中容量最大的一種。

根據儲能機理的不同可以分為以下兩類：

1、雙電層電容：是在電極/溶液界面通過電子或離子的定向排列造成電荷的對峙而產生的。對一個電極/溶液體系，會在電子導電的電極和離子導電的電解質溶液界面上形成雙電層。當在兩個電極上施加電場后，溶液中的陰、陽離子分別向正、負電極遷移，在電極表面形成雙電層；撤消電場后，電極上的正負電荷與溶液中的相反電荷離子相吸引而使雙電層穩定，在正負極間產生相對穩定的電位差。這時對某一電極而言，會在一定距離內（分散層）產生與電極上的電荷等量的異性離子電荷，使其保持電中性；當將兩極與外電路連通時，電極上的電荷遷移而在外電路中產生電流，溶液中的離子遷移到溶液中呈電中性，這便是雙電層電容的充放電原理。

2、法拉第準電容：其理論模型是由Conway首先提出，是在電極表面和近表面或體相中的二維或準二維空間上，電活性物質進行欠電位沉積，發生高度可逆的化學吸脫附和氧化還原反應，產生與電極充電電位有關的電容。對于法拉第準電容，其儲存電荷的過程不僅包括雙電層上的存儲，而且包括電解液離子與電極活性物質發生的氧化還原反應。當電解液中的離子（如H+、OH-、K+或Li+）在外加電場的作用下由溶液中擴散到電極/溶液界面時，會通過界面上的氧化還原反應而進入到電極表面活性氧化物的體相中，從而使得大量的電荷被存儲在電極中。放電時，這些進入氧化物中的離子又會通過以上氧化還原反應的逆反應重新返回到電解液中，同時所存儲的電荷通過外電路而釋放出來，這就是法拉第準電容的充放電機理。
