1、  研究背景

卡箍斷裂失效時有發生，有一部分是由于制造工藝、選材以及裝配工藝問題，原因包括高溫蠕變斷裂]應力腐蝕、回火不充分導致的脆性斷裂，以及焊接工藝導致的腐蝕疲勞斷裂，還有一部分是由于設計問題產生造成卡箍部分應力集中，產生疲勞斷裂失效。起落架固定卡箍主要用于應急放起落架系統，主要由耳片、卡帶、螺栓、墊圈、自鎖螺母等裝配而成，耳片采用焊接固定在卡帶上，卡帶材料為2Cr13Mn9Ni4，目前國內對于此材料的研究較少，且多是在民用產品。由于焊接與熱處理引起的2Cr13Mn9Ni4零件失效的相關文獻未見于期刊報道中，且缺乏對失效影響因素的系統研究，缺少失效預防的可借鑒內容。

卡箍經服役一段時間后發生多起斷裂，統計結果表明，斷裂位置均位于距離卡帶與耳片焊趾一定距離處。其斷裂后對應急放系統有不利的影響，嚴重時可導致系統失效，為飛行安全埋下較大隱患。本文通過宏微觀觀察、金相檢測等確定卡帶裂紋的性質，并借助裂紋區組織、硬度分布規律統計，應力模擬、晶間腐蝕試驗以及熱模擬試驗等方法，進一步研究卡箍斷裂的原因。

2 、 主要研究工作

1）外觀及斷口觀察

失效起落架固定卡箍及其斷裂局部的宏觀形貌見圖1，斷裂位置發生在卡帶上，裂紋斷口表面粗糙，呈棕黃色，斷口比較平整，表面較平坦，斷裂處宏觀無明顯塑性變形，呈顆粒狀的脆性斷裂特征（圖2a）。將遠離焊縫部位卡帶人為180°彎折斷裂，斷口附近可見明顯塑性變形，斷口粗糙，斷面起伏較大，呈銀灰色塑性斷裂特征（圖2b）。宏觀來看兩者斷裂形式完全不同。

圖1  卡箍及斷裂部位宏觀形貌

(a)斷口宏觀

(b)人工斷口

圖2   斷口宏觀觀察

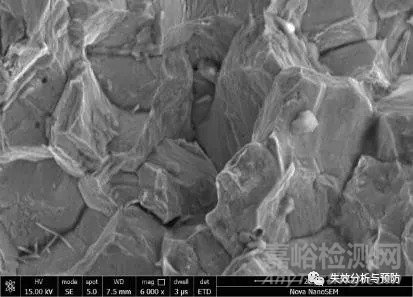

對裂紋斷口進行微觀觀察，整個斷面大部分為沿晶斷裂特征，晶粒表面可見腐蝕紋理，局部可見泥紋狀（圖3a）；對失效卡箍的斷口不同區域微區成分進行能譜分析，發現在卡帶斷口上沉積有含S、Cl腐蝕性元素，而人為打開斷口整體呈撕裂韌窩特征（圖3b）。對比人工斷口和失效斷口的特征可知，兩者失效因素有明顯區別。

(a)失效件斷口微觀

(b)人工斷口微觀

圖3  卡箍斷口微觀形貌

2）金相組織觀察

在卡帶上取金相試樣，取樣位置見圖4，對縱向截面（沿軋制方向）腐蝕后觀察。為了便于描述將金相分成3個區域分別為焊縫附近的Ⅰ區，距離焊趾6mm的Ⅱ區以及遠離焊縫的基體Ⅲ區，見圖4。3個區域組織形貌見圖5，Ⅰ區晶界部分可見，可判斷其晶粒大小大于Ⅱ、Ⅲ區；在Ⅱ、Ⅲ區中顯微組織為奧氏體+少量鐵素體，同時可見壓延的帶狀組織特征，晶粒內密布變形滑移線。在奧氏體不銹鋼中，晶界越多、晶粒越小，C原子擴散至晶界的距離減小，Cr在晶界處的含量降低，導致其抗腐蝕性能越差，因此Ⅱ區、Ⅲ區的抗腐蝕能力較Ⅰ區較弱；Ⅱ區晶界清晰，Ⅰ、Ⅲ區部分晶界可見，說明Ⅱ區耐腐蝕性最差。可見Ⅱ區的確是卡箍中耐腐蝕性最為薄弱的區域。

圖4  卡箍取樣及金相觀察位置示意圖

(a)Ⅰ區

(b)Ⅱ區

(c)Ⅲ區

圖5 焊接接頭各區域顯微組織

3）硬度變化測試

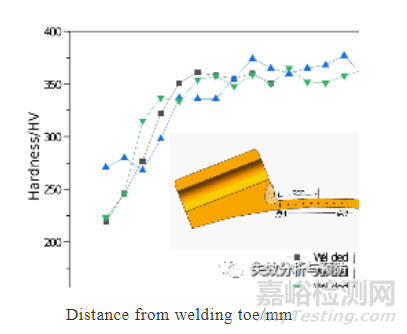

對3組焊接頭試樣不同區域進行顯微硬度測試，測試位置從焊趾開始沿著卡帶周向方向每隔1mm測試一個點，測試示意圖如圖所示。硬度測試結果見圖6，可見卡箍焊接接頭硬度存在很大的不均勻性，焊接區與熱影響區因焊接熱的影響材料存在軟化現象，0～6mm區硬度快速上升，6mm以后硬度基本穩定在HV 350左右，達到冷硬態基體硬度。

圖6   焊接接頭硬度分布

4）化學成分分析

對卡箍基體取試末，利用ICP光譜儀和C、S分析儀對卡箍材料進行化學成分分析，符合GB/T 4239-1991標準中對2Cr13Mn9Ni4鋼的要求。

5）晶間腐蝕試驗

對于奧氏體不銹鋼來說，其焊縫位置由于焊接過程的熱影響，容易使焊縫附近組織敏化。因此對焊縫附近樣品與遠離焊縫樣品參照標準GB/T 4334-2008《金屬和合金的腐蝕-不銹鋼晶間腐蝕試驗方法》中的A方法分別進行晶間腐蝕實驗，以確定材料是否有晶界敏化。

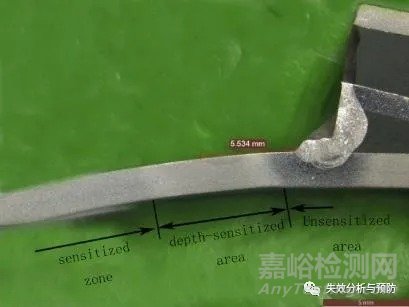

圖7為焊縫附近樣品經晶間腐蝕后宏觀照片，按照腐蝕程度可以劃分為3個區域，分別為未敏化區、敏化區、深度敏化區。3個區域的組織形貌照片見圖8，未敏化區為1類典型奧氏體不銹鋼階梯組織，敏化區和深度敏化區都為5類溝槽組織，但深度敏化區的腐蝕更嚴重。位置對比發現，深度敏化區與金相組織檢查中耐腐性最差的Ⅱ區位置一致。

奧氏體不銹鋼在冷加工過程中能形成大量孿晶，可提高加工硬化率和鋼的強化效果，一般冷作硬化狀態可直接使用，但有資料表明，2Cr13Mn9Ni材料在一定的固溶溫度、冷速和冷變形率狀態下，材料會產生晶間腐蝕傾向。由上述卡箍的晶間腐蝕試驗初步判斷，卡帶原材料具有一定的晶間腐蝕傾向，導致材料的抗腐蝕性能下降，同時在焊接過程中，由于焊接熱的輸入又加劇卡帶局部晶間敏化程度，導致近焊縫區組織進一步惡化。

圖7   晶間腐蝕A法試驗后宏觀照片

（a）非敏感區

（b）深敏區

（c）致敏區

圖8 各區域的晶間腐蝕A法照片

6）熱模擬試驗

2Cr13Mn9Ni4奧氏體不銹鋼因其高強度及具有良好的抗腐蝕性能，廣泛應用于航空、航天、船舶等領域，但其自身在特定成型工藝下具有晶間腐蝕傾向，并且在450~850℃之間加熱時，極易在晶界析出Cr23C6碳化物，使鋼具有晶間腐蝕敏感性，特別是在焊接接頭附近，焊接熱導致材料極易產生敏化，發生晶間腐蝕失效；因此，為了了解卡箍材料自身狀態以及焊接對2Cr13Mn9Ni4鋼的影響，設計焊接模擬試驗。

取焊接接頭附近樣品及遠離焊縫基體材料分別取樣進行1050℃，2h固溶處理，卡箍經固溶處理后的焊縫附近組織見圖9，經固溶處理后的整體呈現典型奧氏體不銹鋼階梯組織，基體壓延的帶狀組織特征和晶內滑移線基本消除，且晶粒有所長大，焊縫附近及深度敏化區恢復正常，由此說明失效卡箍材料存在的確存在晶間敏化問題，重新固溶處理可以有效消除冷加工、焊接給卡箍帶來的敏化以及內應力的影響。

對固溶處理后樣品繼續進行750℃、5min敏化處理，模擬焊接熱對卡帶組織的影響。采用晶間腐蝕A法對經固溶處理+敏化處理后樣品進行晶間腐蝕（圖10）。可見經敏化處理后，3個區域晶界上均產生明顯溝槽，呈二類混合組織特征。

模擬試驗表明，經過固溶后的卡箍在特定溫度下仍會出現敏化現象，即焊接過程可以導致材料敏化現象的出現；而在相同的熱輸入情況下，3個區域敏化現象基本一致，說明失效件深度敏化區的出現的確與焊接熱分布有直接關系。

圖9 樣品固溶處理后微觀形貌

圖10 樣品固溶處理+敏化處理后微觀形貌

3  、分析討論

通過觀察卡箍的裝配狀態可知，卡箍在螺栓預緊后卡帶承受拉應力。斷口觀察結果表明，卡帶裂紋均為沿晶擴展，晶面可見腐蝕條紋，且斷口附著大量含Cl、S等腐蝕性元素，整體宏微觀腐蝕特征明顯；綜合分析認為，卡箍卡帶裂紋性質為晶間腐蝕裂紋。

耳片與卡帶焊接后在飛機正常飛行狀態下焊縫附近卡帶發生斷裂，而卡帶其他區域未發現明顯損傷。統計結果表明，多起卡箍斷裂均發生在距離焊縫6mm左右位置，說明卡箍斷裂可能與焊接熱影響及應力分布有關。由焊接導致的常規性的缺陷一般采用X射線和超聲C掃描等無損檢測手段進行評價與分析，一些隱蔽性缺陷或者組織異常很難通過常規的無損檢測方法檢出，更易被人們忽視而對飛機飛行帶來較嚴重的安全隱患。

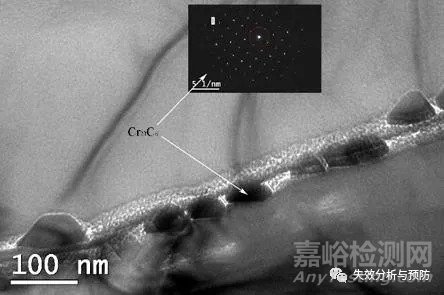

對于奧氏體不銹鋼來說，其焊縫位置由于焊接過程的熱影響，容易使焊縫組織敏化，450～850 ℃敏化區間奧氏體不銹鋼易析出碳化物與Cr生成化合物Cr23C6，并沿晶界沉淀，使晶界周圍基體Cr含量降低，形成貧Cr層，導致腐蝕介質更容易滲透進入晶界，使基體發生沿晶開裂，成為腐蝕的薄弱點。在失效件上取樣采用TEM對斷裂區域晶界物相進行觀察分析，結果表明，故障卡箍在裂紋附近深度敏化區晶界上有黑色顆粒相不連續析出，析出物為Cr23C6碳化物（圖11）。

圖11 深度敏化區晶界碳化物形貌及其分布

微觀觀察可知卡箍斷口中含有多種鹽類，其中含有S、Cl腐蝕性元素，奧氏體不銹鋼的晶間腐蝕對這兩種元素尤其敏感。

一般認為，鐵素體不銹鋼焊接接頭的晶間腐蝕出現在緊鄰熔合線處，而奧氏體不銹鋼焊接接頭的晶間腐蝕出現在距焊縫一段距離處，這是由于C在奧氏體與鐵素體中的固溶程度及擴散速度不同引起的，從兩種不銹鋼溫度-時間-敏化（TTS）曲線可以看出，兩者的“鼻尖”溫度敏化時間差異很大，奧氏體不銹鋼的敏化時間相對較長，其敏化程度隨著冷卻速度的增加而降低，在焊接熱影響區不同區域停留時間不同，導致焊縫附近敏化程度有所差異，晶間腐蝕A法對比試驗進一步驗證距離焊趾一定距離的斷裂區存在嚴重的晶間敏化，這一位置正好與卡箍斷裂位置相對應。

對卡箍整體裝配狀態進行有限元靜態分析（圖12）。卡箍在裝配狀態下受力最大的部位是卡帶與耳片的過渡圓弧處，而實際斷裂位置未發生在此位置。卡箍卡帶屬于冷硬狀態，本身存在形變殘余應力；彎制加工中殘余應力升高（局部顯微硬度升高），又產生結構應力；卡箍緊固及導管作用產生的工作應力；焊趾位置綜合應力較大，但開裂位置主要是由于晶界弱化導致的。

圖12 卡箍緊固狀態周向應力分布

綜上所述，卡箍卡帶材料具有一定的晶間腐蝕傾向，在焊接過程中受焊接熱影響局部材料晶界進一步敏化，同時，卡箍工作環境中存在含S、Cl元素的腐蝕物，卡箍鋼帶自身的殘余應力、結構及工作應力，這些因素都對卡箍的晶間腐蝕開裂有一定影響。但就此次失效來講，設計之初選擇2Cr13Mn9Ni4不銹鋼就是為了以其本身的耐蝕能力抵御環境腐蝕的影響，而卡箍卡帶具有明顯的晶間腐蝕傾向，同時焊接也導致斷裂區域材料敏化更嚴重，這些因素對卡箍的應力腐蝕失效是決定性的。

通過上述分析可知：

1）在焊接前對卡箍進行去應力退火處理，可以消除冷軋過程的影響，以提高材料的抗晶間腐蝕能力。

2）降低焊接熱量輸入以及冷卻時間，減少在敏化溫度區停留時間，以減少晶界Cr23C6的產生，從而降低晶界的腐蝕敏感性。

3）對焊接后材料進行固溶處理，使碳化物充分溶解，然后淬火，防止冷卻時間過長導致碳化物二次析出，這樣會消除焊接導致的卡帶局部敏化現象。

4  、結論

1）卡箍斷裂性質為晶間腐蝕開裂，裂紋均分布于距離焊趾特定距離處。

2）卡箍卡帶整體具有明顯的晶間腐蝕傾向，判斷導致卡箍晶間腐蝕開裂的根本原因主要有2個：

第一，卡箍失效件的原材料具有一定晶間腐蝕傾向；

第二，焊接熱導致卡帶斷裂位置材料進一步敏化，局部耐蝕性進一步下降，產生晶間腐蝕裂紋。

作者：趙天昊，中國航發北京航空材料研究院，助理工程師，主要從事無損檢測及失效分析等方面的研究。

引用文章：趙天昊,黃超,歐陽康等. 2Cr13Mn9Ni4不銹鋼卡箍腐蝕開裂分析[J]. 失效分析與預防,2020,15(4):248-254.
