在風電齒輪箱領域，齒輪、齒輪軸均使用鍛件。如果鍛件中存在較大或較多的非金屬夾雜物，這些夾雜物將會大大提高齒輪、齒輪軸失效的可能性。超聲檢測是檢測風電鍛件內部非金屬夾雜物、保證齒輪及齒輪軸質量的一個重要手段。

標準中對覆蓋率的描述

JB/T 5000.15-2007《重型機械通用技術條件》中5.8.1.3節規定：探頭每次移動至少有15%的重合。

GB/T 6402-2008《鋼鍛件超聲檢測方法》中12.4節規定：100%掃查區應在規定的表面上執行，相鄰探頭移動覆蓋區至少為有效探頭直徑的10%。

對標準中移動覆蓋率的理解

JB/T 5000.15-2007中只是說15%的重合，是探頭直徑、還是有效探頭直徑?jīng)]有說明。

GB/T 6402-2008中提到覆蓋率為“至少為有效探頭直徑的10%”，其中有效探頭直徑在GB/T 12604.1《無損檢測術語》6.8節中有相關定義。掃查覆蓋示意如圖1所示(圖中Deff為有效晶片直徑)。

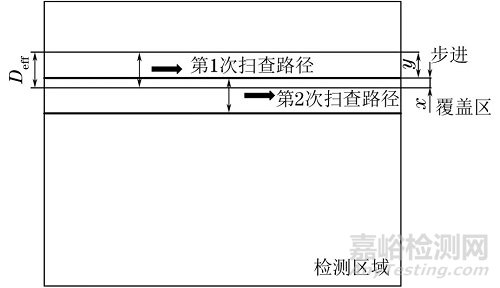

圖1 掃查覆蓋示意

對于圓形晶片，其有效晶片直徑按下式計算：

Deff ≈ 0.97D0

式中：Deff為有效晶片直徑；D0為晶片機械尺寸直徑。

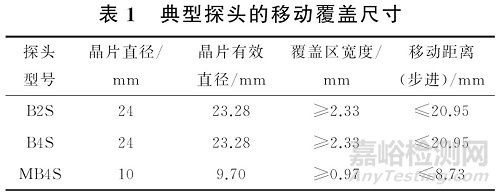

依據GB/T 6402-2008的覆蓋率要求進行計算，可以得出不同探頭的最小覆蓋尺寸(寬度)及最大移動距離(步進)，如表1所示。表1中覆蓋區寬度x ≥10%×Deff；移動距離(步進)y ≤90%×Deff。

檢測結果與分析

1試驗器材

試驗選用OLYMPUS/ EPOCH XT型號的超聲波探傷儀；選用B2S、B4S、MB4S型號的探頭。選用的平底孔試塊(平底孔直徑為2.0mm)尺寸如表2所示，試塊結構示意如圖2所示[表2中的A(平底孔深)，B(試塊直徑)對應圖2中的A，B]，試塊實物如圖3所示。

圖2 平底孔試塊結構示意

圖3 試塊實物

2有效聲束寬度的測量

(1) 選擇B2S型探頭，在1號試塊上找到Ф2mm平底孔的最高回波的點O1，在同一直線上，左右移動探頭，見圖4(a)，測量出回波幅度下降6dB的點W+X1和W-X1，則聲束寬度為W+X1+W-X1，見圖4(b)。

圖4 有效聲束寬度測量方法示意

(2) 依次選擇2號～7號試塊，按照步驟(1)的方法測量出不同埋深時的聲束寬度。

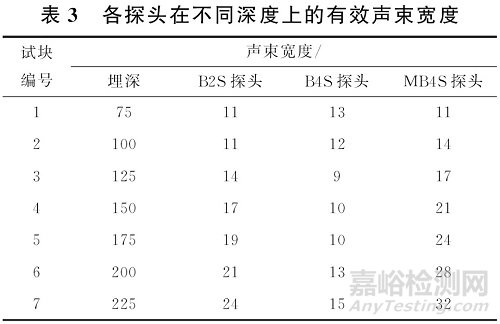

(3) 分別選擇B4S，MB4S型探頭，按照(1)，(2)步驟，測量聲束寬度。各探頭測量結果如表3所示。

3結果分析

由于試驗使用的試塊人工缺陷埋深為75~225mm，所以只對75~225mm的聲束覆蓋范圍進行分析。

01B2S型探頭的分析結果

根據表1，B2S探頭掃查步進最大可以選擇20.95mm，按此步進，其在75～225mm深度的覆蓋范圍如圖5所示。

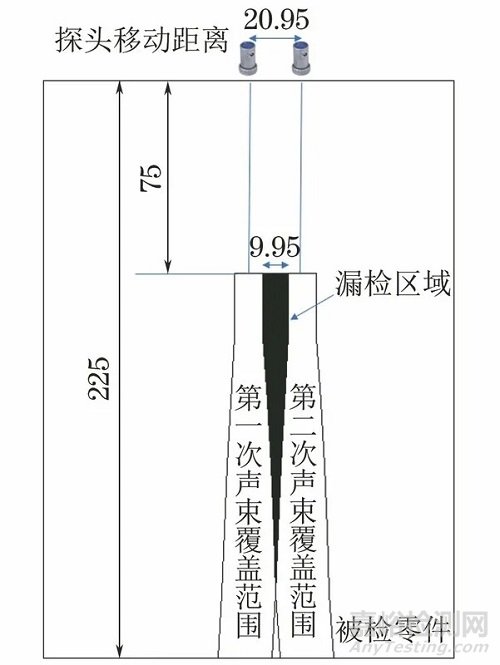

圖5 B2S型探頭的有效聲束覆蓋范圍

黑色填充區域是連續的2次掃查過程中，聲束沒有覆蓋到的區域，該區域的最大寬度為9.95mm。

02B4S型探頭的分析結果

根據表1，B4S探頭掃查步進最大可以選擇20.95mm，按此步進，其在75～225mm深度的覆蓋范圍如圖6所示。

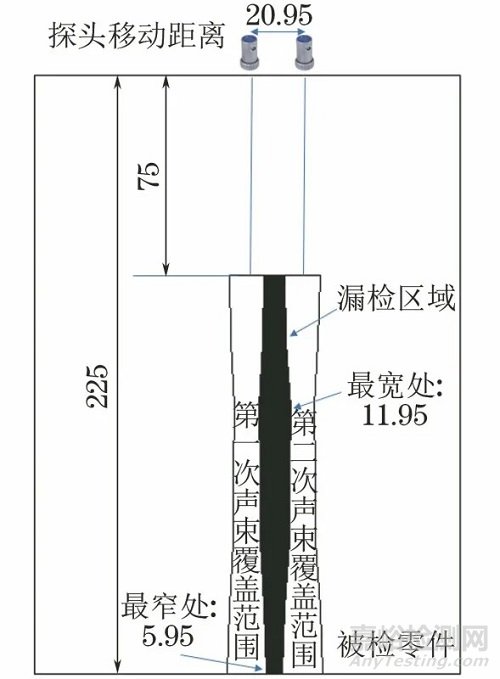

圖6 B4S型探頭的有效聲束覆蓋范圍

圖6中黑色填充區域是連續2次掃查過程中，聲束沒有覆蓋到的區域，該區域的最大寬度為11.95mm，最小寬度為5.95mm。

03MB4S型探頭的結果分析

根據表1，MB4S探頭掃查步進最大可以選擇8.73mm，按此步進，75～225mm深度的覆蓋范圍如圖7所示。由圖7可見兩次聲束中間無漏檢區域。

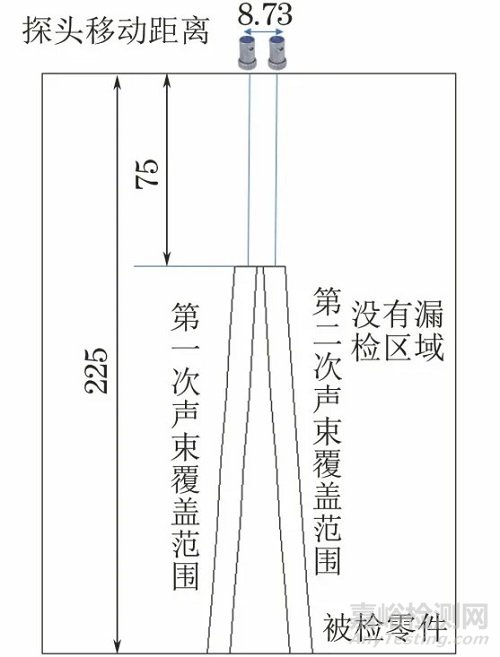

圖7 MB4S型探頭的有效聲束覆蓋范圍

04小結

(1) B2S和B4S型探頭按照標準中的最大值掃查，均有漏檢區域，MB4S型探頭則沒有。

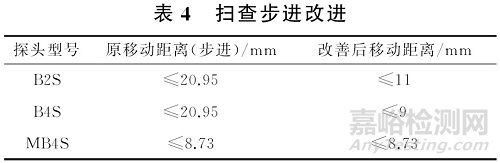

(2) 針對B2S和B4S型探頭的中間漏檢區域的大小，用直徑2mm平底孔的靈敏度來進行75～225mm深度檢測時，需要按表4所示的改進步進進行。

結語

(1) 標準中給出的兩個掃查探頭的覆蓋范圍是一個最大值，某些探頭在選用最大值時，能滿足100%覆蓋的要求，而某些探頭則不能滿足。

(2) 在風電鍛件的超聲檢測中，需要根據檢測的范圍、檢測的靈敏度測試出探頭的有效聲束寬度，計算出100%覆蓋時，探頭的移動間距，并按計算出的間距進行檢測。

(3) 當風電鍛件使用水浸超聲檢測、相控陣超聲檢測時，需考慮有效聲束寬度對檢測結果的影響。
