哈嘍，大家好！小編今天給你們說說關(guān)于拉力試驗(yàn)機(jī)測量這塊兒，如何獲得更準(zhǔn)確的數(shù)據(jù)！

一.首先我們看看試驗(yàn)?zāi)康?/span>

1.掌握拉伸試驗(yàn)的制備、拉伸性能測試內(nèi)容、原理；

2.了解拉力機(jī)的結(jié)構(gòu)；

3.熟悉拉力試驗(yàn)機(jī)的工作原理、操作過程；

4.掌握試驗(yàn)結(jié)果分析；

5.掌握影響拉伸性能因素。

二.設(shè)備這一塊我想很多人都比較了解，都是一些比較常規(guī)的，大部分都是比較相近的用法這里就標(biāo)準(zhǔn)化解釋一下。

測定橡膠類拉伸性能用的是拉力試驗(yàn)機(jī),更換夾持器后,都可進(jìn)行拉伸、壓縮、彎曲、剪切、剝離和摸裂等力學(xué)性能試驗(yàn)。附加高溫和低溫裝置即可進(jìn)行在高溫或低溫條件下的力學(xué)性能試驗(yàn)。目前,測定硫化膠試樣的拉伸性能多采用電子拉力試驗(yàn)機(jī)。

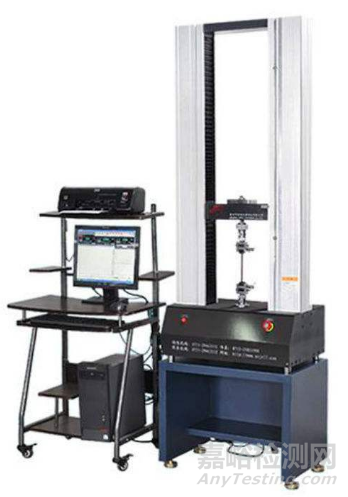

試驗(yàn)機(jī)基本是由機(jī)架、測伸裝置和控制臺組成。機(jī)架包括引導(dǎo)活動(dòng)十字頭的兩根主柱,十字頭用兩根絲杠傳動(dòng),而絲杠由交流電機(jī)和變速箱控制。電機(jī)與變速箱用皮帶和皮帶輪連接。伺服控制鍵盤包括上升、下降、復(fù)位、變速、停止等。

01 測力系統(tǒng)

測力系統(tǒng)采用無情性的負(fù)荷傳感器,可以根據(jù)測量的需要更換傳感器,以適應(yīng)測量精度范圍。

由于不采用杠桿和擺錘測量,減少了機(jī)械摩擦和情性,從而大大提高了測量精度。

02 測伸長裝置

(1)紅外線非接觸式伸長計(jì)

這種伸長計(jì)是在跟蹤器上采用了紅外線,可以自動(dòng)尋找、探測和跟蹤加在試樣上的標(biāo)記,這種紅外線測伸長計(jì)操作簡便，適用于生產(chǎn)質(zhì)量控制試驗(yàn)，如圖6-2所示。

1-伸長測定裝置機(jī)身;2-上跟蹤頭;3標(biāo)記

4-下跟蹤頭;5-試樣;6-伸長累積轉(zhuǎn)換器

(2)接觸式測伸長計(jì)

其原理基本與非接觸式測伸長計(jì)相似。它是采用了兩個(gè)接觸式夾頭夾在試樣標(biāo)線上,其接觸壓力約為050N519左右,當(dāng)試樣伸長是帶動(dòng)兩個(gè)夾持在試樣標(biāo)線的夾頭移動(dòng),這兩個(gè)夾頭由兩條繩索于一個(gè)多圈電位器相連,兩個(gè)夾頭的位移,使繩索的抽出量發(fā)生變化,也就改變了電位器的阻值,因而也改變了代表應(yīng)變值得能量,其數(shù)值有記錄或顯示裝置示出,這種測伸長記載很多拉力試驗(yàn)機(jī)都已經(jīng)采用

三.試樣準(zhǔn)備，當(dāng)我們制備出樣條時(shí)候，一定要盡量將樣條的大小尺寸差距縮小的最小值，這樣做出了數(shù)據(jù)結(jié)果才更加準(zhǔn)確，平行性也更好！

以下是制樣的標(biāo)準(zhǔn)：

1. 硫化完成的是試片，在室溫下停放6小時(shí)，選用標(biāo)準(zhǔn)裁刀切出啞鈴型試樣，裁刀分為4種類型，其中1型為通用型，根據(jù)膠料的具體情況選用適當(dāng)好的裁刀。裁刀各部分具體尺寸見圖6-3和表5-1。

四.實(shí)驗(yàn)步驟，這里要多說兩句，我們在經(jīng)常做實(shí)驗(yàn)經(jīng)常會遇到偏差很大的問題，這里我不僅要考慮樣品本身，還要考慮試驗(yàn)機(jī)的問題，除了一些第三方檢測機(jī)構(gòu)需要對儀器每年的校準(zhǔn)，我們自己也要對儀器每個(gè)月的做樣品的重復(fù)試驗(yàn)，比如拿一批平行性較好的試驗(yàn)產(chǎn)品，多做一些樣條，我們每個(gè)月都將這些樣品做一次試驗(yàn)，對比這些數(shù)據(jù)是否都是相差不大，從而保證我們試驗(yàn)機(jī)本身沒有問題。

以下是試驗(yàn)步驟：

(1)將試樣對稱并垂直地夫于上下夾持器上,開動(dòng)機(jī)器,使下夾持器以500±50mm每分鐘的拉伸速度拉伸試樣,并用測伸指針或標(biāo)尺跟蹤試樣的工作標(biāo)線。

(2)根據(jù)試驗(yàn)要求,記錄試樣被拉伸到規(guī)定伸長率時(shí)的負(fù)荷、扯斷時(shí)的負(fù)荷及扯斷伸長率c。電子拉力機(jī)帶有自動(dòng)記錄和繪圖裝置,則可得到負(fù)荷一伸長率曲線,試驗(yàn)結(jié)果可從該曲線

上查處。

(3)測定應(yīng)力伸長率時(shí),可將試樣的原始截面積乘上給定的應(yīng)力,算出試樣所需的負(fù)荷,拉伸試樣至該負(fù)荷值時(shí),立即記下試樣的伸長率(如試驗(yàn)機(jī)可繪出應(yīng)力一應(yīng)變曲線,也可從該曲線上查出。)

(4)測定永久變形時(shí),將斷裂后的試樣放置3分鐘,再把斷裂的兩部分吻合在一起。用精度為05mm的量具測量試樣的標(biāo)距,并計(jì)算永久變形值。

(5) 為了試驗(yàn)的平行性，試驗(yàn)個(gè)數(shù)應(yīng)該在3個(gè)以上。

六.試驗(yàn)影響因素

試驗(yàn)過程中盡量保持以下這些數(shù)據(jù)相差值越小越好！

1. 試驗(yàn)溫度；

2. 試驗(yàn)寬度；

3. 試樣厚度；

4. 拉伸速度；

5. 試樣停放時(shí)間；

6. 壓延方向和試樣夾持狀態(tài)。

七.采用標(biāo)準(zhǔn)

GB/T 528-2009《硫化橡膠熱塑性橡膠拉伸應(yīng)力應(yīng)變性能的測定》。
