碳纖維束絲力學性能測試方法

碳纖維束絲力學性能測試又叫復絲力學性能測試，顧名思義它是指將一束碳纖維作為整體進行拉伸測試，從而獲得碳纖維的拉伸強度、拉伸模量以及斷裂伸長率等力學性能數據。碳纖維的束絲力學性能測試的關鍵是在測試時絲束內所有纖維同時受力并發生斷裂，而為了保證絲束同時斷裂就需要對碳纖維進行上膠處理，使纖維中單絲聚集在一起。

在進行碳纖維束絲力學性能測試時，大致流程包括使用浸膠處理、拭去多余膠液、烘箱固化、加強片處理、拉伸測試。下面列舉常用的操作流程：

文獻1：碳纖維以一定間隔和張力均勻纏繞在框架上；環氧樹脂和三乙烯四胺按10∶1的質量比混合，倒入定量丙酮，攪拌至樹脂和固化劑充分溶解后，放入纏繞好纖維的框架浸潤數分鐘；取出纖維，待纖維中溶劑在室溫下?lián)]發完全后置于烘箱中固化；固化完全后，以牛皮紙做加強片，用粘接劑將樣品兩端夾持在加強片中即制得測試用樣品。

文獻2：剪取一根長度約400mm的碳纖維復絲，用手拿住兩端浸入環氧樹脂膠液中，根據復絲的粗細及浸潤情況，使其在膠液中浸泡3～5 min，然后將浸過膠的復絲抖去多余的膠液，并且采用自制設備施加張力，之后再加一定的張力固定在框架上，使復絲橫向拉直繃緊在框架上，放置于約室溫12 h (濕度低于60%)下晾干；晾干后把固定著復絲的框架放在干燥箱內進行固化；固化完全后, 以厚度0.2～0.4 mm牛皮紙做加強片即制得測試用樣品。

有關環境溫度、膠液濃度、測試設備等因素對碳纖維束絲測試影響的分析已經數不勝數，但是我們從上述操作過程中可以看出，很多工序都是要人工操作，這其實就為最終測試結果帶來了不確定因素，比如一位操作熟練的測試人員和剛上手測試人員采用同樣的工具和流程測試結果會產生明顯不同。

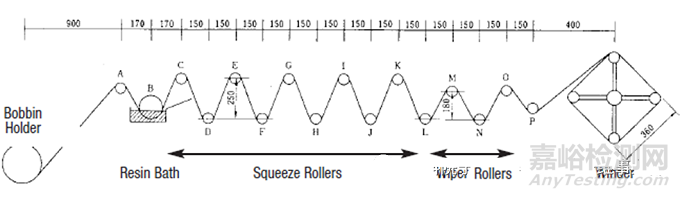

因此，如何有效降低人工操作帶來的測試結果波動性對于碳纖維束絲性能測試而言至關重要。下圖為日本東麗自動化制樣裝置，能夠有效降低人為因素對力學性能測試的影響。
