您當前的位置：檢測資訊 > 科研開發
嘉峪檢測網 2019-12-10 12:30
近日，太倉市市場監管局在華東國際塑化城內查封了一家涉嫌銷售假冒某國際知名品牌塑料粒子的經銷商，共涉11種批號，共計1.76多萬噸。假冒產品危害了消費者的合法權益，擾亂了市場秩序，同時還為已經售出的假冒偽劣塑料粒子生產出的產品埋下了質量隱患。
如何管控非金屬材料的質量，保證產品材料的一致性和穩定性？
中國質量認證中心2011年發布了《關于家用和類似用途設備用非金屬材料材質一致性判定方法和準則的技術決議》（2011-TC04-2）。技術明確指出，只有同時滿足三項判定標準時，才能夠判定材質是一致的。
下面，小編就給大家介紹一下判定材料一致性準則的三種實驗方法。
方法1：紅外光譜法（FTIR）
紅外光譜全名叫做傅里葉變換紅外光譜，是利用分子選擇性吸收某些特定波長的紅外線，產生特征紅外吸收譜帶，通過這些特征紅外吸收譜帶得到分子結構中的化學鍵或官能團信息，來進行物質結構分析。不同的物質基團官能團總類和排布不同，表現出的紅外光譜也不相同。
圖1：兩個樣品的紅外光譜的特征峰完全重合
說明2種樣品相同

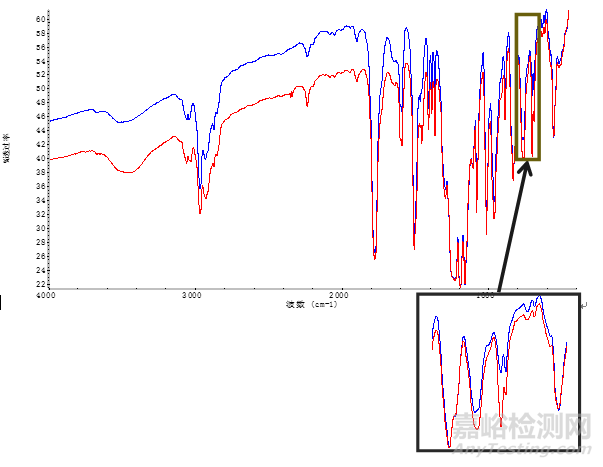

圖2：兩個樣品的紅外譜圖的特征峰有差異
說明2種樣品不同
方法2：差示掃描量熱法（DSC）

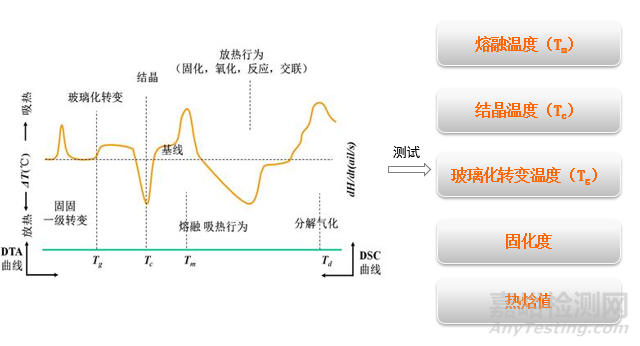

差示掃描量熱分析儀（DSC） 是在控制溫度變化情況下，以溫度（或時間）為橫坐標，以樣品吸熱或放熱的速率為縱坐標所得的掃描曲線。根據物質的吸熱與放熱情況，可以獲得物質的熔點，結晶溫度，玻璃化轉變溫度，固化度和熱焓值等。
對于非結晶性材料（如橡膠，聚碳酸酯PC，聚甲基丙烯酸甲酯PMMA等）有玻璃化轉變溫度，而對于結晶性材料（如聚乙烯PE，聚丙烯PP，聚酰胺PA等）有明顯的熔點和結晶溫度峰。通過對DSC曲線形狀和變化趨勢的分析，可以對比出材料的不同。
例如：圖3中的樣品熔點256℃，圖4中樣品的熔點是261℃，兩種樣品的熔點不同，因此不是同一種材質。

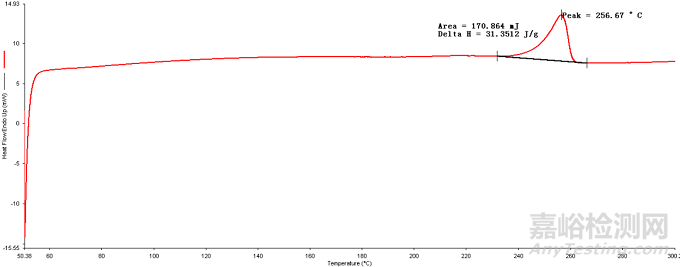

圖3：樣品熔點256℃

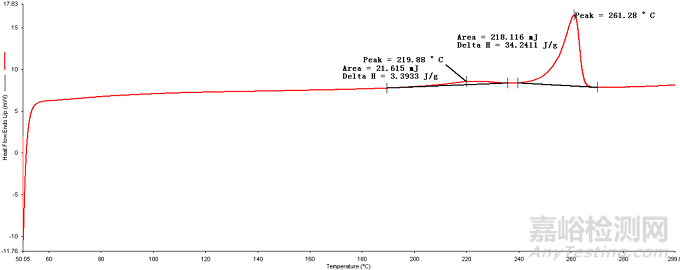

圖4：樣品的熔點是261℃
方法3：熱重分析法（TGA）
熱重分析的原理是在程序控制溫度下測量樣品的質量與溫度變化關系的一種熱分析技術，用來研究材料的熱穩定性和組分。隨著溫度的升高，被測試樣品分解的順序是：最先發生分解的是水分、溶劑和單體等物質，然后是聚合物組分的分解，再次是碳黑，碳纖維，碳酸鈣等無機物的分解，最后剩余的物質就屬于燃燒的殘余灰分。
例如：圖5和圖6分別是兩種樣品的TGA曲線圖，可以看出兩種樣品熱分解的過程和燃燒殘余都是相同的，從圖7中也可以反映出兩者的TGA曲線是重合的。

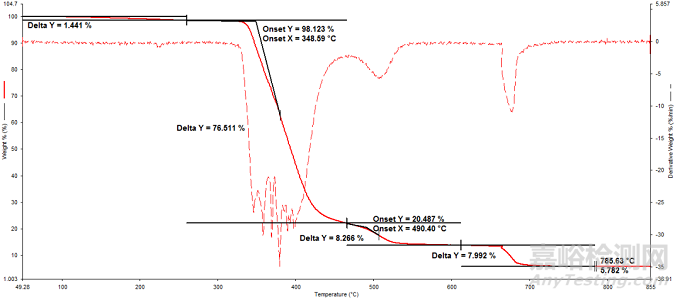

圖5
圖6

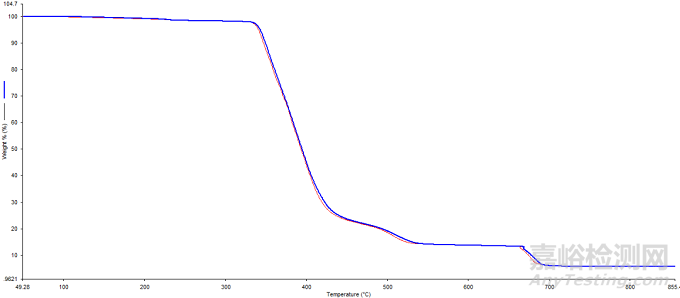

圖7
除了以上的紅外分析法、差示掃描量熱法和熱重分析法以外，還可以測試樣品的物理性能，如密度、拉伸、彎曲、沖擊等作為輔助手段。以下表格中總結了材料一致性的判定規則。
項目
檢測標準
判定準則
紅外光譜
GB/T 6040
《紅外光譜分析方法通則》
1.材料主要特征峰一致
2.特征峰峰值波數無明顯變化
3.特征峰峰形和相對強度不變
差示
掃描量熱
GB/T 19466.1/2/3
《塑料 差示掃描量熱法(DSC)》
1.曲線的形狀（玻璃化溫度、結晶溫度、熔融溫度等特征溫度峰）無明顯的變化
2.溫度變化不大于5℃，同類溫度變化趨勢一致（同大或同?。?/span>
熱重分析
ISO 11358
《塑料 高聚物的熱重分析法(TG) 一般原則》
1.曲線的形狀和變化趨勢（拐點和降解的速率等）無明顯變化
2.降解變化數量相同
3.降解起始溫度、終止溫度和一階微分峰溫變化不大于25℃
4.各降解段降解量和殘余量變化不大于8%
本表內容引自《關于家用和類似用途設備用非金屬材料材質一致性判定方法和準則的技術決議》（2011-TC04-2）
對非金屬材料進行一致性判斷，可確保不同批次原材料的一致性，杜絕原材料出現問題，確保產品的品質。
來源：SGS限用物質測試服務
