隨著聚乙烯新工藝的不斷開發，市場上出現了各種級別的聚乙烯管材料,由于其具有密度低、強度高、質量比高、脆化溫度低、韌性好、耐腐蝕、絕緣性好、易著色、易于施工和安裝等特點，被廣泛用于給水管、燃氣管、換襯管、海水排泄管和工業用管等高端管材領域，已成為發達國家和地區在給水管和燃氣管上的首選產品。并有在給水和燃氣輸送領域代替無規共聚聚丙烯(PP-R)管道、鑄鐵管和鋼管的趨勢，而在國內已有合成樹脂生產企業弓引進或開發出給水管道系統用聚乙烯專用料。

在《給水管道系統用聚乙烯專用料行業標準》制訂之前,我國尚無給水用聚乙烯管材專用料的國家標準和行業標準。雖然我國在GB/T13663-2000 《給水用聚乙烯(PE)管材》標準中提出了對原料的一些基本要求，但沒有對其質量特性值進行全面、明確的表征的規定。國際上如美國標準ASTMD3350也只對聚2烯塑料管和管件材料的規范制訂了標準。針對聚乙烯管道系統發展的現狀，需要盡快研究制定給水管道系統用專用料的標準,以規范我國的聚乙烯管道料的原料市場，滿足給水管材生產廠的需要。

2003年，中國石化上海石油化工股份有限公司(以下簡稱上海石化)塑料事業部根據中國石化集團科技開發部的要求，承擔了《給水管道系統用聚乙烯專用料行業標準》的制定任務。上海石化對該聚乙 烯專用料在PE100定級過程中進行的長期性能、常規性能和安全性能評價測試情況進行了研究，為企業提供了規范化的控制依據。

1.1長期性能測試

給水管道系統用聚乙烯專用料YGH041T（黑色混配料）管材（∅32mmx3mm），上海石化生產。

瑞典國家測試和檢定研究院（Swedish National Testing and Research Institute）.

長期靜液壓強度測試，按ISO9080：2003《塑料管和管道系統用外推法測定長期耐靜液壓強度》標準進行。

由YGH041T所制管材的長期靜液壓強度（σLTHS）和預測的長期靜液壓強度的置信下限（σLPL）可通過下面四參數模型中logo和logt之間的關系獲得：

給水管道系統用聚乙烯專用料YGH041T（黑色混配料）及所制管材（∅110mmx10.0mm），上海石化生產。

瑞典國家測試和檢定研究院。

常規性能的質量特性值測試項目和試驗方法見表1.

給水管道系統用聚乙烯專用料YGH041T（黑色混配料），上海石化生產。

中國疾病預防控制中心環境與健康相關產品安全所。

GB/T17219-1998《生活飲用水輸配水設備及防護材料的安全性評價標準》附件A“飲用水輸配水設備衛生標準檢驗方法”和GB/T5750-1985《生活飲用水標準檢驗法》。

測試主要項目：重金屬（砷，汞，鎘，鉛，六價鉻，銀）、水質外觀（渾濁度）、PH、揮發酚類等。

在對試樣進行長期性能測試中，共布置測試點105個。它們分別是20℃條件下，34個；60℃條件下，35個；80℃條件下，36個。

在這些測試點受應力破壞后，再經線性回歸處理，計算得出方程（1）中的參數值為：C1=121.43，C2=53720,C3=48.46，C4=29683.

同樣，可計算得出20℃時σLTHS=11.59MPa,σLPL=11.05MPa,不同溫度條件時σLPL的計算結果見表2.

由表2可以看出，由YGH041T所制管材在20℃時的長期靜液壓強度（σLTHS）為11.59MPa，預測的長期靜液壓強度的置信下限（σLPL）為11.05MPa，而且按照ISO12162:1995《壓力用熱塑性管材和管件分級和命名總體使用（設計系數）》標準，即熱塑性壓力管道和管件材料的分類標準給出的等級來分，其最小要求強度（MRS）為10MPa,因此，該管材達到了50年使用時間下抵抗靜液壓應力的能力，即YGH041T管材專用料達到了PE100的等級。

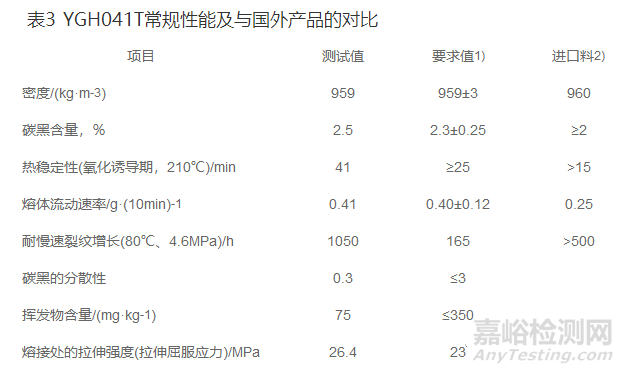

YGH041T常規性能的質量特性值項目的測試值均優于要求值，而且與國外同類產品相比，其在耐慢速裂紋增長和氧化誘導期上也具備一定優勢（見表3）。

YGH041T聚乙烯專用料浸泡水的水質衛生安全性能符合相關規定的要求，評價結果見表4.
