兩種不同物質(zhì)接觸部分間的相互吸引力。這種吸引力是兩種物質(zhì)分子間存在著相互作用的吸引力的一種表現(xiàn)，只有當兩種物質(zhì)分子間的距離非常小時(小于10-8米)才能顯示出來。因為從微觀角度看，固體的表面往往是凸凹不平的，所以兩種固體接觸時不能顯示出附著力的作用。由于液體與固體能夠密切接觸，因此液體與固體間就能顯示出附著力的作用。

在三防漆涂覆及其它涂層涂裝、涂料行業(yè)普遍需要知曉一種涂層對基材的附著力，附著力的強弱也是衡量膜材料性能的一個方面，比如三防漆對PCB板和元器件表面的附著力，附著力過小則易剝落，附著力過強則難以維修。

國內(nèi)的附著力測試方法一般采用以下3種：劃圈法（GB/T 1720）、劃格法（GB/T 9286）和拉開法（GB/T 5210）。劃圈附著力測試法用劃圈法附著力測定儀進行附著力測試，按照圓滾線劃痕范圍內(nèi)漆膜的完好程度評定附著力，拉開法附著力測試是在指定的速度下，在試樣的膠結(jié)面上施加垂直、均勻的拉力，來測定涂層之間或涂層與底材之間附著力破壞時所需要的力，以N/cm2表示。

使用較多的是劃格法，也稱百格附著力測試法，這里我們就來看看百格附著力測試方法是如何檢驗附著力促進劑應(yīng)用效果的。


通常在塑料或者是金屬等材質(zhì)表面涂裝工藝完成之后為了檢驗涂層與基材結(jié)合的程度是否達到需求，常用的測試方法是用刀在表面劃百格，用膠帶貼在形成的格子中心，然后平穩(wěn)的扯離，觀察漆膜脫落的現(xiàn)象，并通過計算劃格中格子中的狀態(tài)對應(yīng)標準進行判定。漆膜劃格法的標準有：GB/T 9286-1998《色漆和清漆漆膜的劃格試驗》、ASTM D 3359-2002《膠帶法測定附著力》、ISO 2409-2007《色漆和清漆—劃格試驗》。

首先在噴漆的樣板放在平直的臺面上，用百格刀垂直于樣板表面均勻用力，平穩(wěn)的劃出至少6條平行切割線，再與先切割線成90°垂直交叉劃出平行6條線，形成網(wǎng)格圖形，這里需要注意的是所有的切口均需要穿透到底材的表面，然后用對網(wǎng)格中的線條進行清潔清理之后，在網(wǎng)格的中央施加膠帶，并確保其與漆膜完全接觸。將膠帶提起與樣板形成約60°角，連續(xù)平穩(wěn)的將膠帶撤離，然后觀察網(wǎng)格中漆膜的脫落情況。

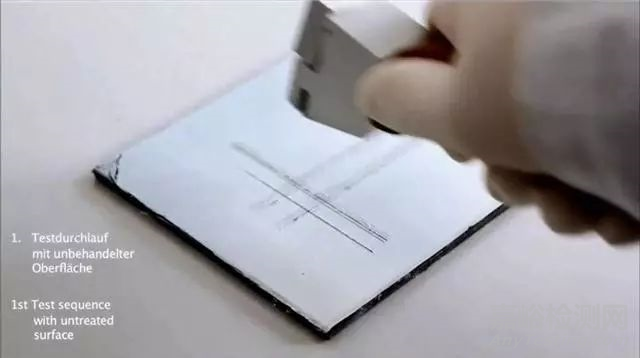

1.在底材涂裝樣板上劃百格，劃格刀需穿透漆膜至底材

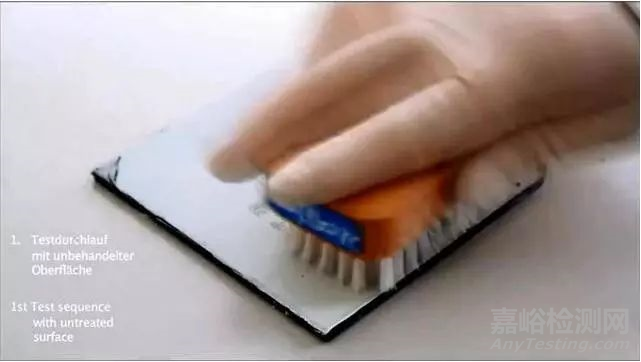

2.清潔樣板表面，確保測試環(huán)境的干凈

3.將膠帶貼合于涂層樣板中心位置，并確保于涂層完全接觸，迅速連續(xù)扯離

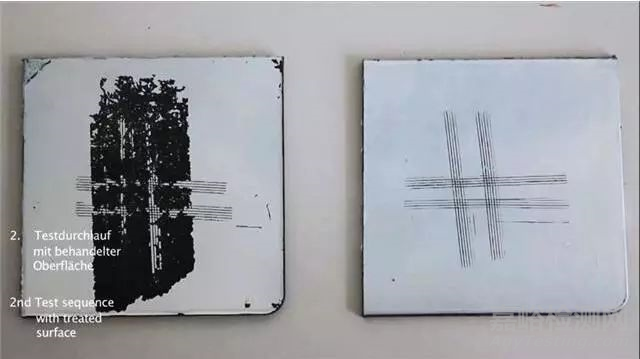

4.根據(jù)漆膜脫落的情況做附著力評判，（沒使用附著力促進劑和使用了附著力促進劑之后的效果對比）

附著力各標準等級及說明

一、ASTM D 3359-2002 和 ISO 2409-2007 附著力等級及對應(yīng)關(guān)系

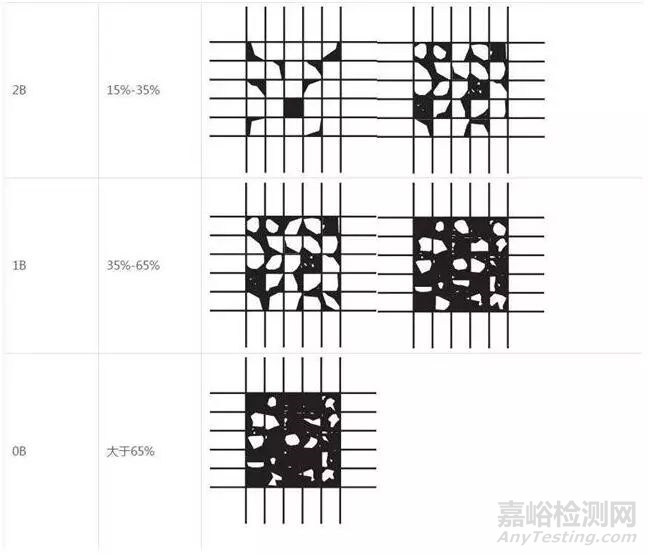

 ASTM標準各等級對應(yīng)外觀樣圖如下：

二、GB/T 9286-1998 附著力等級

0 切割邊緣完全平滑，無一格脫落
1 在切口交叉處有少許涂層脫落，但交叉切割面積受影響不能明顯大于5%
2 在切口交叉處和/或沿切口邊緣有涂層脫落，受影響的交叉切割面積明顯大于5%，但不 能明顯大于15%
3 涂層沿切割邊緣部分或全部以大碎片脫落，和/或在格子不同部位上部或全部剝落，受 影響的交叉切割面積明顯大于15%，但不能明顯大于35%
4 涂層沿切割邊緣大片脫落，和/或一些放個部分或全部剝落，受影響的交叉切割面積明顯大于35%，但不能明顯大于65%
5 剝落的程度超過4級
