今天我們就來介紹一下化學性成分定量分析技術。

化學性成分定量分析技術

在材料的化學分析領域，不同的分析目的需要不同的分析方法來實現，各種分析方法對樣品的要求也不相同。

化學成分分析在失效分析中的主要作用是確定產品是否符合所規定的品牌和等級，材料的化學成分不同，其性能特點不同，使用要求也不同。

另外，對失效件表面的附著物進行化學成分分析也可以間接地了解失效件經歷的環境；對材料中一些未知相進行成分分析還可以輔助分析其相組成，從而進一步分析它們和失效之間的關系；有時還要對一個區域或者某種元素的線分布、面分布等情況進行分析，還要對樣品表層進行無損化學成分分析，或者對細微的痕跡或殘留物做成分分析等，具體分析時要根據分析的目的和樣品的實際情況選擇合適的分析方法。

一般的企業都有自己的理化實驗室，化學成分分析是其最基本的分析內容之一。當出現失效事故時，當事人第一反應往往就是分析材料的化學成分，如果發現材料用錯了，就不需要再往下深究。

實際檢測中發現機械裝備的失效分析過程中，用錯料的案例較少，總結一下，主要有以下幾種情況：

在處理一起由法院委托的司法鑒定中發現，由上海某貿易公司供給大連一家鎂礦加工企業的壓鑄模具：外形尺寸900mm×900mm×900mm，質量約6t，總共8套，在使用不到100次時（設計使用次數約5萬次）即發生開裂失效。

經調查，供需雙方技術約定的材料為H13模具鋼。實際化學成分分析結果顯示失效模具材料為45鋼，屬于普通的碳素結構鋼，不具備H13熱作模具鋼的特點，從而導致模具早期失效。按照2016年上半年市場價格計算，H13鋼比45鋼每噸的價格要高出約5000元，8套模具價格相差約24萬元，顯然這是一起受利益驅使，人為更換材料導致的早期失效案例。

304不銹鋼以其較低的C含量和較高的Cr、Ni含量而具有較強的抗腐蝕性，廣泛的應用，另外，還有一種錳含量較高的2XX系列不銹鋼，該類不銹鋼用一部分較便宜的Mn代替了較貴的Ni，故產品價格較低，但抗腐蝕性能不如304不銹鋼好，容易受含有S、Cl元素的介質腐蝕。

在實際檢測工作中發現不銹鋼因化學成分不合格導致的失效案例較多，但化學成分不合格不一定就會導致失效。Ni、Cr等化學元素不合格會導致抗腐蝕性能下降，但失效形式也不是都與腐蝕有關，許多與腐蝕有關的不銹鋼失效案例中材料的化學成分檢測結果都是合格的。這些都要結合構件當時的服役環境和受力特點做具體分析，再根據試驗室的各種檢測結果做綜合判斷。

1）某地鐵站候車室屋頂梁用抱箍材料設計為304不銹鋼，于2006年竣工后開始服役，于2015年進行安全檢查時發現多處開裂。抱箍化學成分分析結果見下表，失效分析結果為應力腐蝕破裂。

2）2010年上海世博會期間，某電梯上的不銹鋼梯級軸安裝使用不到一年就發生了斷裂。斷裂的不銹鋼梯級軸設計材料為304不銹鋼。實際化學成分分析結果見下表，失效分析結果為疲勞斷裂。

3）某公司生產的海洋貨輪船艙“NE097不銹鋼壓棒”設計材料為304不銹鋼，單根6米，在艙蓋上焊接成18米長，焊接后未做任何處理。該壓棒在使用近1年時發現開裂。經調查，輪船服役中存在海水浸沒該壓棒的現象。壓棒實際化學成分分析結果見下表，失效分析結果為應力腐蝕破裂。

4）3CRF011VC蝶閥用于某沿海核電站排水管線，服役環境為海水，溫度為室溫，管內壓力為0.2MPa，該蝶閥安裝使用約9-10個月時發現閥瓣斷裂，一部分連在閥體上，另一部分在下游的海水中被找到。閥瓣設計材料為304不銹鋼，實際化學成分分析結果見下表，失效分析結果為晶間腐蝕斷裂。

分析以上四個案例，雖然它們的化學成分均不符合技術要求，但失效的形式并不相同。抱箍、閥瓣和壓棒失效都與腐蝕有關，這跟他們的服役環境有關，它們都直接或間接地接觸了海水或海洋性環境氣氛，還與其受力狀態有關。電梯梯級軸斷裂部位在使用過程一直有潤滑油膏覆蓋，不容易接觸到腐蝕性介質。另外，該梯級軸服役過程中承受的是循環交變載荷，而其它三個構件承受的是靜載荷，故而四個構件的失效形式也各不相同。

圖1 （a）屋頂抱箍電梯梯級軸軸銷貨船艙不銹鋼壓棒閥瓣

某TP321不銹鋼鋼錠重約5.6噸，鍛打成Φ340mm的圓鋼，在后續切割時發現中間有裂孔，二十多支中有十多支存在該情況。裂孔的低倍形貌見圖2（a），可見存在孔洞及裂紋缺陷，未見其它低倍缺陷。

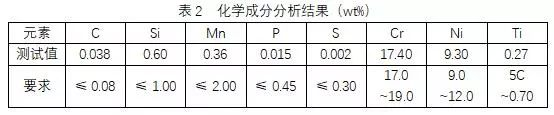

對鍛件做化學成分分析，結果見下表，所分析的化學元素含量均符合ASTM A276/A276M-17對TP321不銹鋼的技術要求。

從缺陷位置切取金相試樣，經鑲嵌和磨拋后至于掃描電子顯微鏡（SEM）中觀察，可見裂紋附近存在聚集的灰色異物，放大后進一步觀察灰色異物呈小塊狀分布，其SEM形貌見圖2（b）、（c）。

采用EDAX能譜儀（EDS）對觀察到的灰色異物做化學元素的定性及半定量分析，灰色異物中含有7.55%O和54.87%Cr元素，這和表中的元素含量差別較大。說明該灰色異物為未完全熔化和充分混合的冶煉組分，與較低的澆注溫度有關。最終的失效分析結果表明：鍛件內部裂孔為鍛造之前就存在的縮孔殘余缺陷。

圖2 （a）缺陷的低倍形貌，（b）缺陷高倍形貌，（c）呈游離態分布的未熔異物
