隨著薄板工件的廣泛應用，薄板裂紋的檢測問題變得尤其重要。
超聲lamb波具有傳播距離遠、衰減小等特點，已經廣泛應用于薄板結構的無損檢測。但lamb波具有頻散特性，不能用在某些傳統超聲成像方法中。
逆時偏移方法借鑒于地球物理學，目前已應用于超聲檢測各個領域。前人采用可消除頻散影響的導波法對薄板裂紋成像進行了數值模擬，但效果較差，且實驗與模擬結果不一致。
針對薄板裂紋的檢測與成像問題，中國科學院聲學研究所汪承灝團隊利用時間反轉原理（Reverse-time-migration, RTM），對lamb波頻散進行補償，提出了一種改進的逆時偏移方法，并用激光測振儀高保真地記錄了發射和接收波形，從而得到準確清晰的裂紋圖像。相關研究成果已在線發表于國際學術期刊《AIP advances》。
該方法的關鍵是基于RTM互相關成像原理，在接收陣元處將擴展的lamb波時間反轉為后向波，而擴展后向波也由于lamb波的色散而重新被壓縮。當?shù)竭_(dá)板上的某一點時，后向波再次被時間反轉，然后與發射陣元發出的前向波進行卷積。通過疊加發射和接收陣元中大量發射-接收對的互相關的結果獲得準確的裂紋圖像。
目前實驗僅針對平直裂紋，推斷對于其他形狀的缺陷（如傾斜裂縫、彎曲裂縫等）也可以得到相應的圖像，這有待開展更深入的工作。

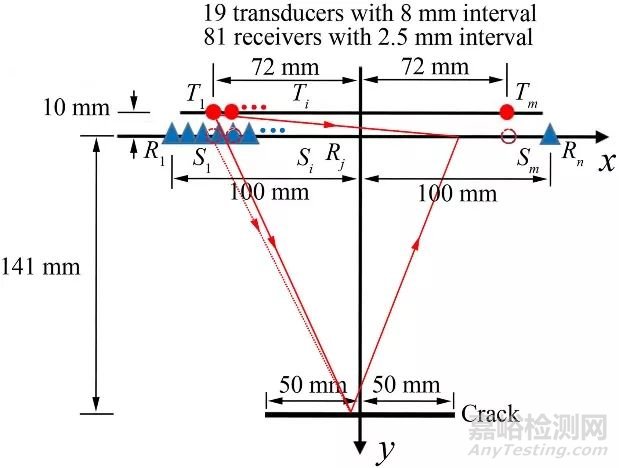

圖1 橫向裂紋的位置和發射-接收換能器位置
圖2 改進的RTM方法得到的水平裂紋圖像
