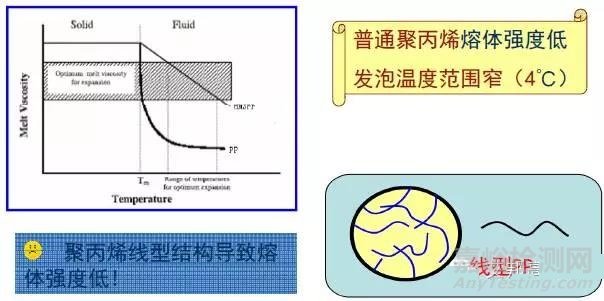

高熔體強度聚丙烯(HMSPP)是一種含長支鏈或者微交聯結構的聚丙烯，一般熔體強度大于10cN(普通聚丙烯為2-4cN)。

◆HMSPP具體用途：

擠出發泡片材：用于汽車內飾板和精密儀器包裝板等。

EPP發泡珠粒：用于汽車遮陽板、保險杠芯材等，如JSP公司生產的EPP珠粒。

二、高熔體強度聚丙烯的制備技術

◆ 射線輻射技術

以均聚聚丙烯為基礎樹脂，通過射線輻照,使聚丙烯分子鏈產生長鏈支化，提高熔體強度。

代表公司：Basell公司

牌號：PF-814

◆ 化學交聯技術

以均聚聚丙烯為基礎樹脂，加入一定量的引發劑和接枝助劑，使聚丙烯產生適度交聯。

代表公司：北歐化工

牌號：WB140

◆ 聚合接枝技術

采用茂金屬催化劑，通過丙烯與1-7，辛二烯或1-9葵二烯1 進行共聚，提高聚丙烯的熔體強度。

停留在實驗室階段，未工業化產品。

PF WB130

HMSPP制備過程：

以聚丙烯粉料為基礎樹脂，在雙螺桿擠出機中加入接枝助劑，通過自由基反應制備高熔體強度聚丙烯。

三、高熔體強度聚丙烯—應用情況

1.天津潤生塑膠制品有限公司

天津潤生塑膠制品有限公司擁有發泡片材生產線和德國引進EPP成型系統，主要生產厚度為4mm的發泡片材，滿足汽車企業（如德國奔馳汽車等）對汽車內飾板的需求。

結論：制的HMSPP的發果良好，發泡密度最小可達到0.05 g/cm3，發泡倍率最高為18，與進口產品PF-814發泡效果相當。

HMSPP的發泡倍率達到18以上，與PF-814發泡效果相當。

2.長春華成新型材料有限公司

結論：HMSPP的熔體強度較高，在擠出發泡過程中工藝穩定，發泡效果良好；發泡片材的厚度均勻，壓縮強度較高，各項性能達到用戶使用要求。
