您當前的位置：檢測資訊 > 法規標準
嘉峪檢測網 2018-01-26 17:09
錨具夾片通常采用20CrMnTi優質碳素鋼經熱處理制成，硬度大致為78HRA~85 HRA。在對錨具夾片進行試驗室硬度檢測過程中，我總結影響檢測結果的因素主要有以下幾點：
01、洛氏硬度計
洛氏硬度計的示值誤差不應超過±1.5 HRA，校準周期不得超過12個月，重復性不得大于0.8個洛氏單位，安放設備的試驗臺以水泥或金屬為基體，有一定的剛度和強度，從而保證設備的平穩。臺面水平度為0.2/1000之內。設備需定期維護以保證各部件運轉靈活。
02、工裝

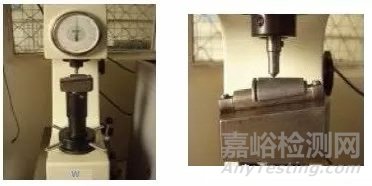

夾片硬度測試需要設計專門工裝作為支撐。不同試驗室所用工裝的規格及樣式也不盡相同。夾片硬度測試工裝一般由兩部分組成，一是支撐桿，二是墊塊。如圖：
支撐桿要求直徑14mm表面光滑，硬度不低于60 HRC，長度大于夾片長度，兩頭留有螺孔，墊塊要以40Cr或45#鋼制成，底面水平，頂面成斜面狀，傾角5°～6°。將支撐桿牢固的固定在墊塊上，這樣當夾片緊扣在支撐桿上時，移動夾片能夠保證其外錐面母線與壓頭垂直，確保所測夾片硬度的準確性。實踐證明支撐桿的直徑及與墊塊能否保持充分接觸，對試驗結果影響非常顯著。支撐桿太粗，夾片與支撐桿之間會產生空隙，致使檢測結果偏小，甚至不符合標準或設計要求。支撐桿太細將無法支撐起夾片，所以支撐桿直徑為14mm時較為合適，能夠滿足多種不同規格的夾片。支撐桿與墊塊接觸不充分有空隙時檢測結果也會偏小。有時，委托方要求將夾片豎立在工作臺上打其大端，實踐證明如果采用豎立打大端方法，由于夾片小端較薄與工作臺接觸面積較小，測試結果也會偏低，因此不宜采用。
03、測試方法
檢測夾片硬度時，首先用棉布將夾片上的油脂擦干凈，并保證檢測面光滑，移動夾片及墊塊使夾片外錐面母線與硬度計壓頭保持垂直，調整設備儀表指針，無沖擊和振動施加初試驗力。初試驗力保持時間不應超過3s，無沖擊及振動將試驗桿調整至基準位置，加載試驗主力，從初試驗力施加至總試驗力的時間一般為2s～3s，總試驗力保持4s±2s，然后卸除主試驗力，保持初試驗力，經短時間穩定后進行讀數。兩相鄰壓痕中心之間的距離至少應為壓痕直徑的4倍且不應小于2mm，任一壓痕中心距試件邊緣的距離至少應為壓痕直徑的2.5倍，且不應小于1mm 。每一片夾片打4～6點，第一個點不記錄，然后計算平均值即為該夾片硬度。如圖：
04、檢測環境
檢測環境溫度一般為10℃～35℃，檢測時應盡可能保持較小的溫度變化，因為溫度變化可能對檢測結果產生影響，設備周圍無振動源，以免檢測過程中硬度計受振動或沖擊影響檢測結果。
總結
綜上所述影響夾片硬度檢測結果的因素有多種，但設備、檢測方法、檢測環境因素可以通過計量部門校準、調試、嚴格按照操作手冊及相關標準操作及設備安放等措施比較容易解決，而工裝的選料和制作往往不好控制，因此在檢測夾片硬度過程中感覺有異常時要盡可能選用不同規格的工裝進行檢測比對，分析產生差異的原因，方能檢測出準確的硬度值。
來源：硬度計
