1、目的與適用范圍

1.1 本方法適用于測定道路石油瀝青、聚合物改性瀝青、液體石油瀝青蒸餾殘留物和乳化瀝青蒸發殘留物等材料的延度。

1.2 瀝青延度的試驗溫度與拉伸速率可根據要求采用，通常采用的試驗溫度為25℃、15℃、10℃或5℃，拉伸速度為5cm/min±0.25 cm/min。當低溫采用1cm/min±0.5 cm/min拉伸速度時，應在報告中說明。

2、儀具與材料技術要求

2.1 延度儀：延度儀的測量長度不宜大于150cm，儀器應有自動控溫、控速系統。應滿足試件浸沒于水中，能保持規定的試驗溫度及規定的拉伸速度拉伸試件，且試驗時應無明顯振動。該儀器的形狀及組成如圖T0605-1所示。

2.2 試模：黃銅制，由兩個端模和兩個側模組成，試模內側表面粗糙度Ra0.2μm。其形狀及尺寸如圖 T0605-2所示。

2.3 試模底板：玻璃板和磨光的銅板、不銹鋼板（表面粗糙度Ra0.2μm）。

2.4 恒溫水槽：容量不少于10L，控制溫度的準確度為0.1℃。水槽中應設有帶孔擱架，擱架距水槽底不得少于50mm。試件浸入水中深度不小于100mm。

2.5 溫度計：量程0～50℃，分度值0.1℃。

圖 T0605-1延度儀

1-試膜；2-試樣；3-電機；4-水槽；5-泄水孔；6-開關柄；7-指針；8-標尺

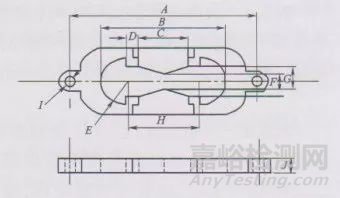

圖 T0605-2 延度儀試模

A-兩端模環中心點距離111.5～113.5mm；B-試件總長74.5～75.5mm；C-端模間距29.7～30.3mm；D-肩長6.8～7.2mm；E-半徑15.75～16.25mm；F-最小橫斷面寬9.9～10.1mm；G-端模口寬19.8～20.2mm；H-兩半圓心間距離42.9～43.1mm；I-端模孔直徑6.5～6.7mm；J-厚度9.9～10.1mm

3、方法與步驟

3.1

準備工作

3.1.1 將隔離劑拌和均勻，涂于清潔干燥的試模底板和兩個側模的內側表面，并將試模在試模地板上裝妥。

3.1.2 準備試樣，然后將試樣仔細自試模的一端至另一端往返數次緩緩注入模中，最后略高于試模。灌模時不得使氣泡混入。

3.1.3 試件在室溫中冷卻不少于1.5h，然后用熱刮刀刮除高于試模的瀝青，使瀝青面與試模齊平。將試模連同底板再放入規定試驗溫度的水槽中保溫1.5h。

3.1.4 檢查延度儀拉伸速度是否符合規定要求，然后移動滑板使其指針正對標尺的零點。將延度儀注水，并保溫達到試驗溫度±0.1℃。

3.2

試驗步驟

3.2.1 將保溫后的試件連同底板移入延度儀的水槽中，然后將盛有試樣的試模自玻璃板或不銹鋼板上取下，將試模兩端的孔分別套在滑板及槽端固定板的金屬柱上，并取下側模。水面距試件表面應不小于25mm。

3.2.2 開動延度儀，觀察試樣的延伸情況。此時應注意，在試驗過程中，水溫應始終保持在試驗溫度規定的范圍內，且儀器不得有振動，水面不得有晃動，當水槽采用循環水時，應暫時中斷循環，停止水流。試驗中，當發現瀝青細絲浮于水面或沉入槽底時，應在水中加入酒精或者食鹽，調整水的密度至試驗相近后，重新試驗。

3.2.3 試件拉斷時，讀取指針所指標尺上的讀數，以cm計。在正常情況下，試件延伸應成錐尖狀，拉伸時實際斷面接近零。如不能得到這種結果則應在報告中注明。

4、報告

同一樣品，每次平行試驗不少于3個，如3個測定結果均大于100cm，試驗結果記作“>100cm”；特殊需要也可分別記錄實測值。3個測定結果中，當有一個以上的測定值小于100cm時，若最大值或最小值與平均值之差滿足重復性試驗要求，則取3個測定結果的平均值的整數作為延度試驗結果，若平均值大于100cm，記作“>100cm”；若最大值或最小值與平均值之差不符合重復性試驗要求時，試驗應重新進行。

5、允許誤差

當試驗結果小于100cm時，重復性試驗的允許誤差為平均值的20%，再現性試驗的允許誤差為平均值的30%。
